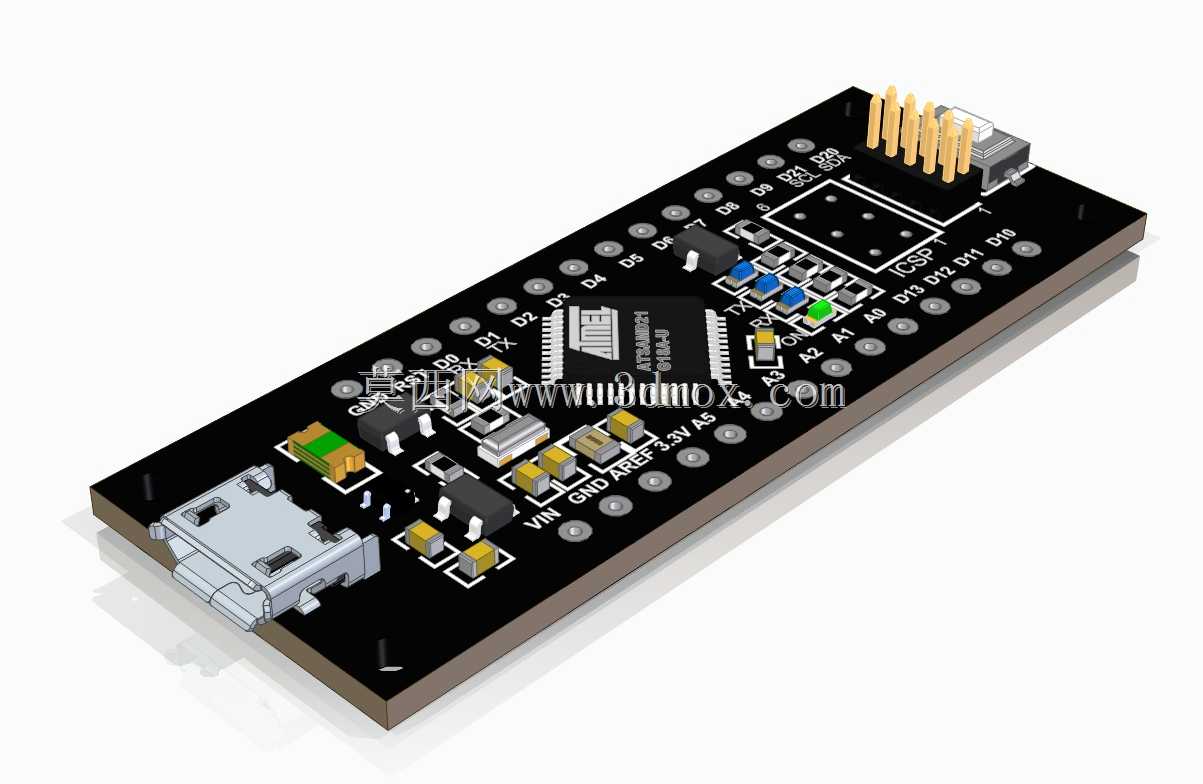

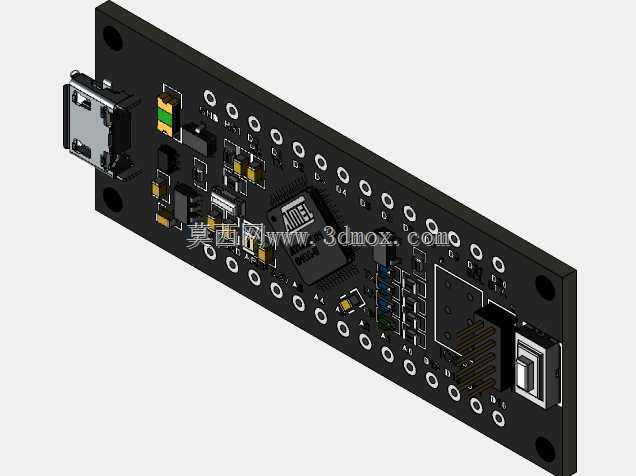

SAMD21迷你版Arduino开发板结构设计

　　这款迷你控制板的结构设计完全围绕嵌入式开发场景的紧凑安装需求展开，在做整体布局时，首先要平衡的是板载接口的易用性与整体尺寸的控制，毕竟这类迷你开发板常被嵌入到小型智能设备、便携检测装置、桌面级创客项目里，很多应用场景留给控制板的安装空间极其有限，甚至不少用户会把它直接集成到定制化的小型终端内部，不会额外预留冗余的安装位。从板件的实际布局来看，主控芯片被放置在PCB板的核心居中位置，这样的排布一方面能缩短周边阻容元件、接口引脚与主控的走线长度，减少高频信号传输过程中的干扰，另一方面也能让板上的重量分布更均匀，避免在设备振动环境下出现局部应力集中的问题。

　　板边的排针引脚采用标准2.54mm间距排布，这个间距选择是经过实际使用场景验证的，既可以直接插装在面包板上做快速原型验证，也能配合常规的排针座焊接到用户定制的载板上，不需要额外做转接处理，能大幅降低二次开发的结构适配成本。USB接口被设置在板端的短边位置，接口选型采用了通用的Micro USB座，这种接口的固定强度足够应对日常反复插拔的使用需求，同时接口的外凸尺寸控制得非常克制，不会因为接口突出过多影响整板的嵌入式安装，在做外壳设计时，只需要在对应位置预留标准的USB开口即可，不需要额外做结构避让。板上的复位按键、状态指示灯都被安排在靠近USB接口的一侧，用户在插接数据线的时候就能顺手完成复位操作，状态指示灯也能在接线后直接观察到供电与程序运行状态，不需要额外调整观察角度。电源相关的稳压、滤波元件集中布置在USB接口与主控之间的区域，这样的排布能让供电回路的走线尽可能短，减少电源纹波对主控ADC采样、高频IO输出的影响，同时电源区和信号区做了清晰的区域划分，后期做PCB布线时能很方便地做铺地隔离，提升整板的电磁兼容性能。板端预留的SPI、I2C、UART以及模拟输入引脚都按照功能分组排布在板的两个长边上，用户在外接传感器、执行模块的时候，可以根据功能类型就近接线，不会出现走线交叉混乱的问题，对于做结构集成的用户来说，这种分组排布也方便在外壳上预留对应的接线开口，不用为了迁就引脚位置调整整体的设备内部布局。整板的安装孔位设置在板的四个边角位置，孔径适配常规的M2铜柱安装，孔位到板边的距离留足了安装操作空间，不会因为安装孔太靠近板边导致PCB在拧固定螺丝的时候出现开裂问题，同时四个安装孔的位置避开了板上所有的元件焊盘，不管是正面还是背面的元件都不会和安装铜柱产生干涉。

　　在做板厚选择的时候，采用常规1.6mm厚度的FR4板材，这个厚度既能保证整板的结构强度，在常规的插拔、接线操作下不会出现明显的形变，也能适配市面上绝大多数的贴片加工工艺，不会因为板厚特殊增加生产加工的成本。板上的排母供电引脚、信号引脚都做了清晰的丝印标注，丝印的位置避开了元件焊盘与安装孔，用户在焊接、接线的时候不需要额外查阅引脚定义文档，就能快速完成接线操作，减少接错引脚导致的元件损坏风险。从实际应用的角度出发，这款迷你控制板可以直接用在小型物联网终端、便携式数据采集装置、教育类机器人控制核心、小型3D打印机的辅助控制模块等场景，因为整体尺寸紧凑，甚至可以嵌入到智能门锁、小型环境监测节点这类对空间要求极高的设备内部。

　　在设计过程中，所有元件的高度都做了统一管控，最高的元件是板端的排针，整体高度控制在12mm以内，用户在做嵌入式安装的时候，只需要预留13mm的垂直安装空间就能完全容纳整板，不需要为个别高元件额外做空间避让。背面的元件全部采用贴片封装，没有外凸的插件元件，整板背面可以直接贴合在设备的安装平面上，不需要额外预留背面的元件避让空间，进一步降低了集成安装的空间要求。对于做三维结构设计的从业者来说，这款模型的所有接口位置、安装孔位、元件外轮廓都做了精准的还原，在做设备整体结构设计的时候，可以直接导入这个模型做装配干涉检查，提前验证控制板和外壳、其他模块之间的位置关系，避免后期打样的时候出现结构干涉、接口对位不准的问题，能大幅缩短产品开发过程中的结构验证周期。
