家用烤箱环形燃气燃烧器结构设计

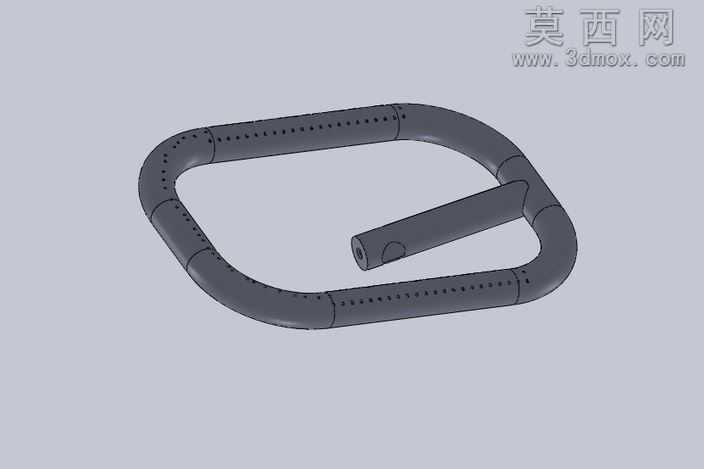

本作品为适配家用嵌入式烤箱的环形燃气燃烧器三维建模成果，建模阶段依托参数化设计逻辑完成全结构搭建，首先根据烤箱内腔加热覆盖范围确定环形主体的轮廓尺寸，采用圆角过渡的类跑道环形结构规避直角处的燃气紊流问题，主体管段采用等径中空管路设计，管壁沿周向均匀排布多排出火孔，孔位间距经过热力分布模拟校准，确保燃烧时火焰能够均匀覆盖环形覆盖区域，避免烤箱内腔出现局部加热温差过大的问题。建模过程中对进气接驳段做了重点结构优化，进气段从环形主体侧边斜向延伸，接口处做了加厚承插结构，可直接适配标准燃气接驳管件，进气段与环形主体的衔接处做了平滑弧面过渡，减少燃气输送过程中的阻力损耗，同时避免衔接处出现燃气涡流导致的燃烧异响。模型的材质渲染阶段，主体燃烧器采用耐高温铸铁材质表现，表面做哑光氧化发黑质感处理，还原铸铁燃烧器长期高温工作后的真实质感，出火孔边缘做细微的倒角处理，避免实际加工时出现孔边毛刺影响出气均匀度，进气接口处做金属切削亮面处理，区分机加工装配面与铸造主体面的质感差异。结构设计上充分考虑燃烧器的实际使用需求，环形管段的拼接处做了密封止口结构，可满足焊接装配的工艺要求，整体结构无多余冗余特征，所有壁厚均保持均匀一致，符合金属铸造的工艺要求，避免铸造过程中出现缩孔、壁厚不均导致的受热变形问题。设计思路围绕均匀加热、稳定燃烧、耐用易装配三个核心方向展开，环形结构可让烤箱内部形成环绕式热辐射，搭配均匀排布的出火孔，能够让烤箱内部温度场分布更均匀，满足烘焙过程中对温度一致性的要求，进气段的角度设计可避开烤箱内部的其他安装结构，提升整机装配的便捷性，整体模型的所有特征均可直接导出用于工程出图、工艺拆解与样机试制。
