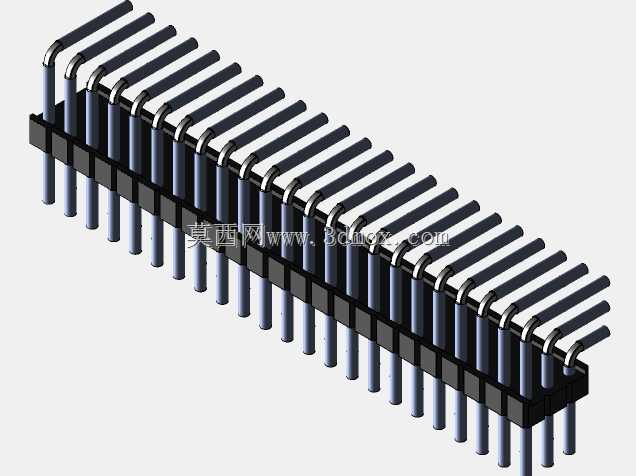

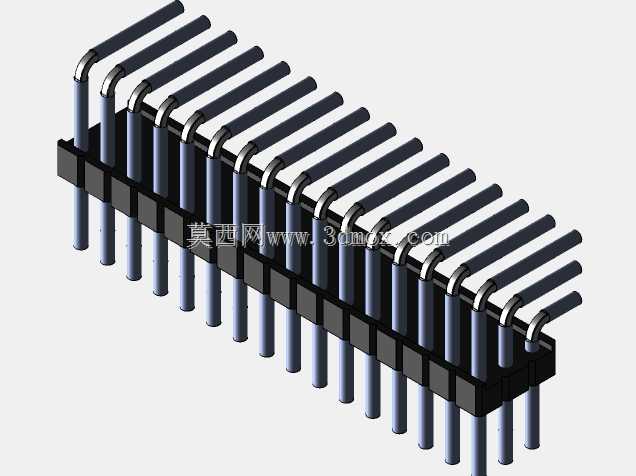

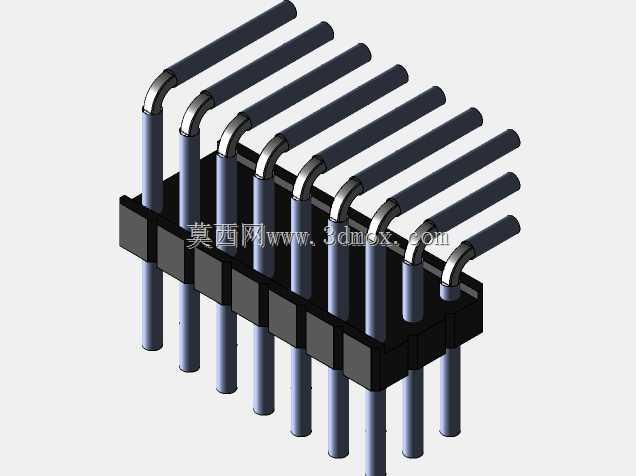

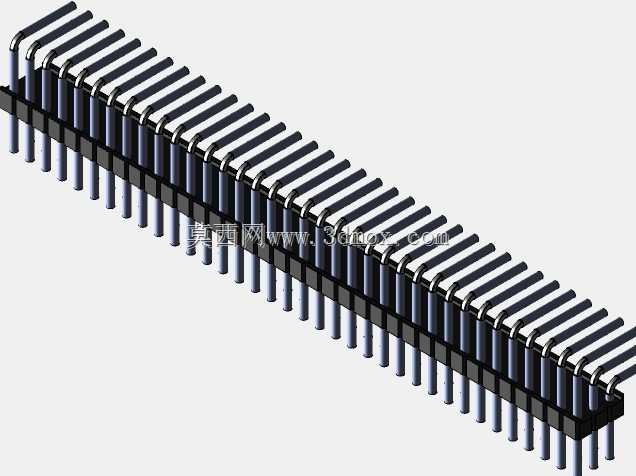

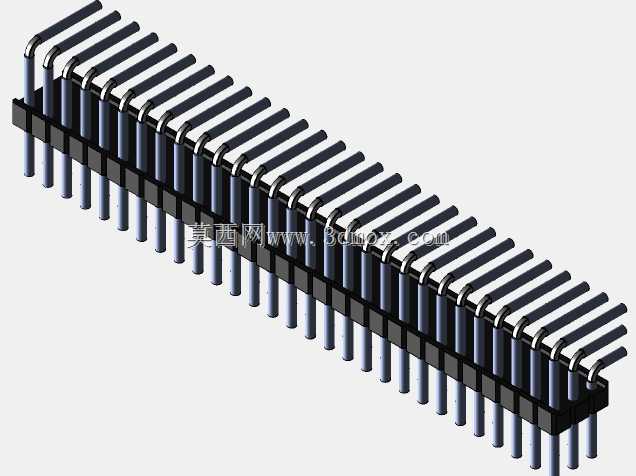

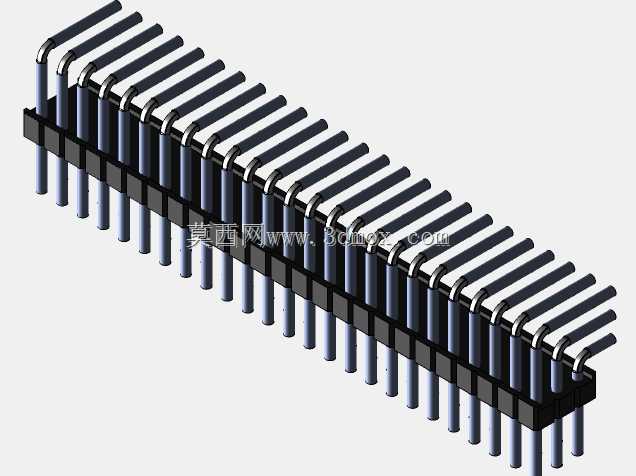

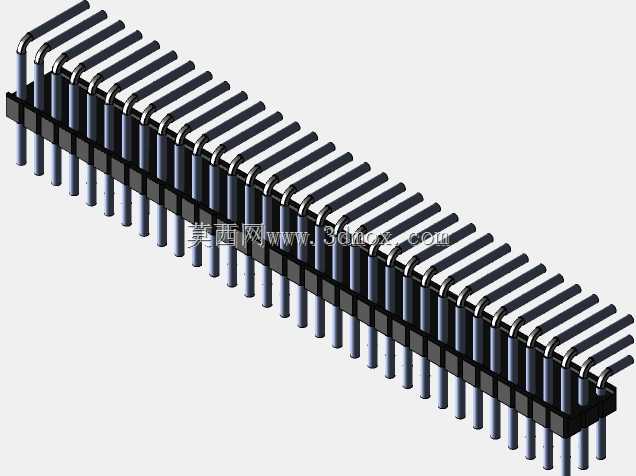

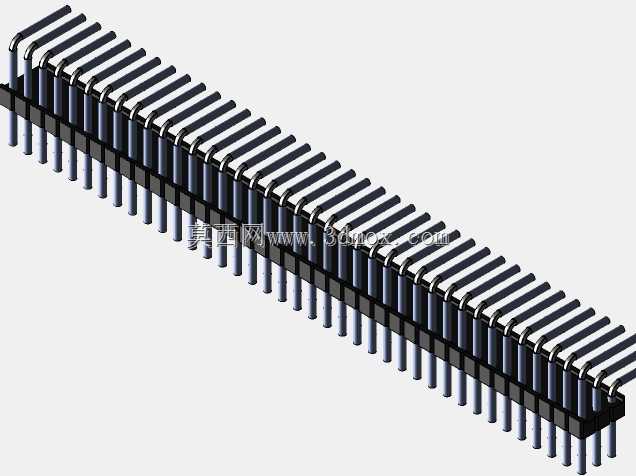

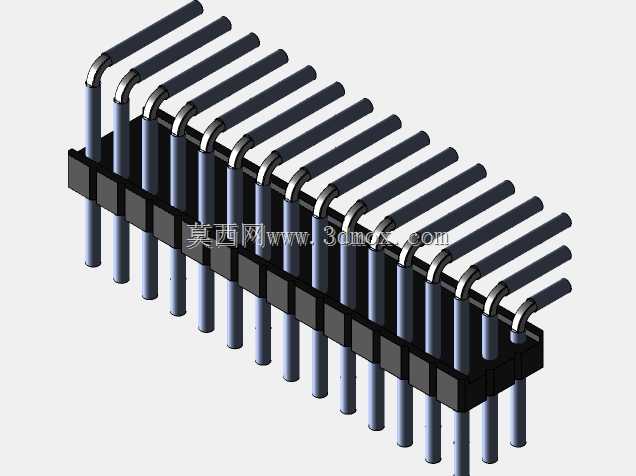

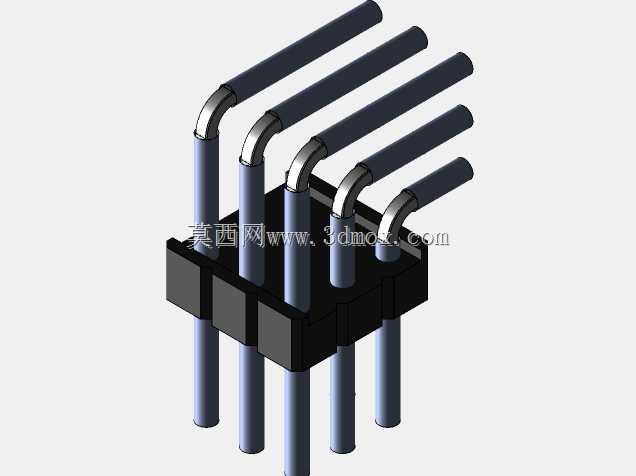

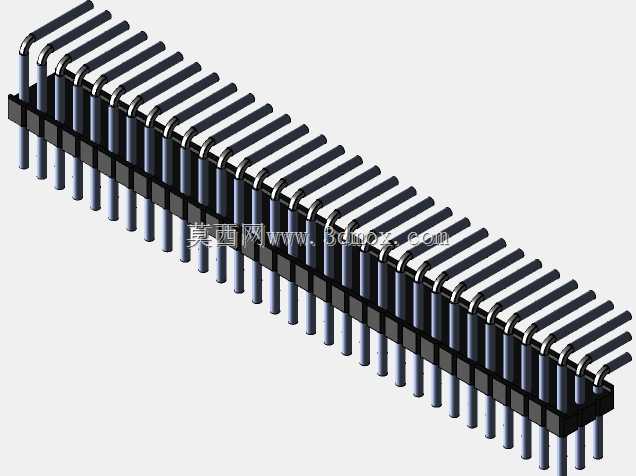

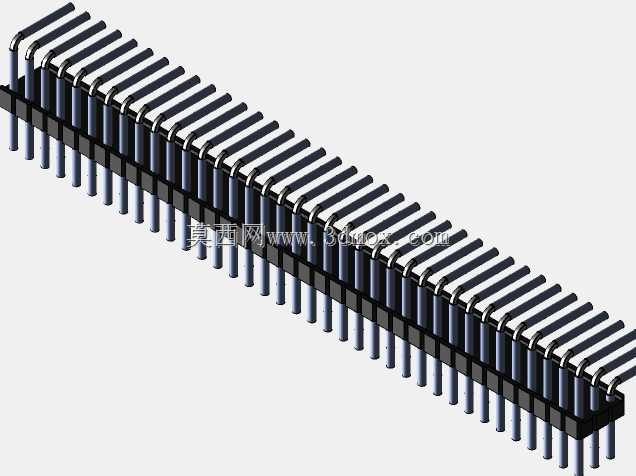

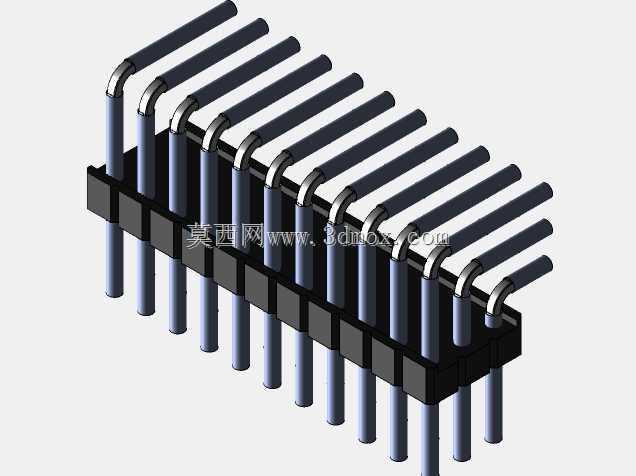

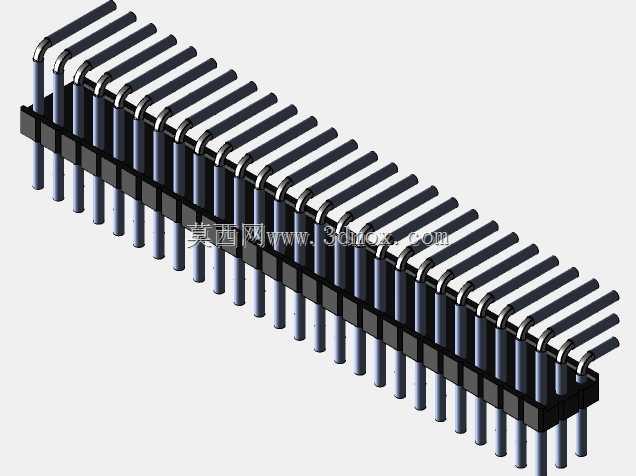

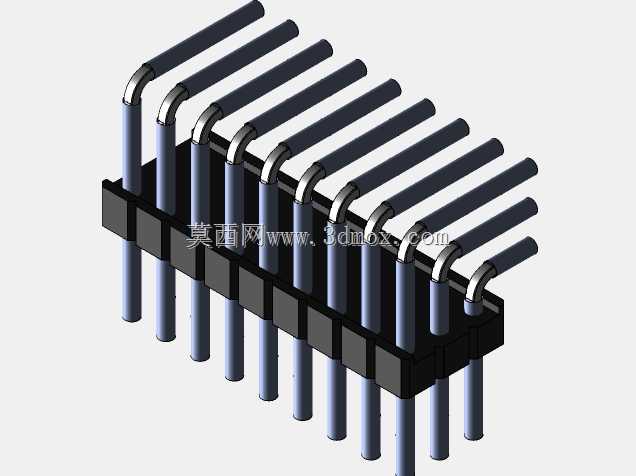

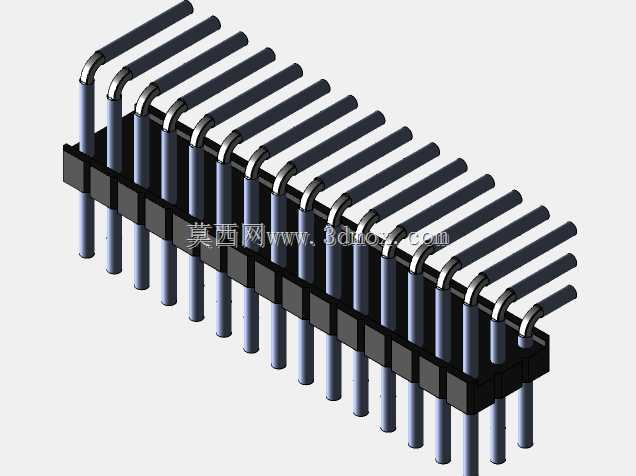

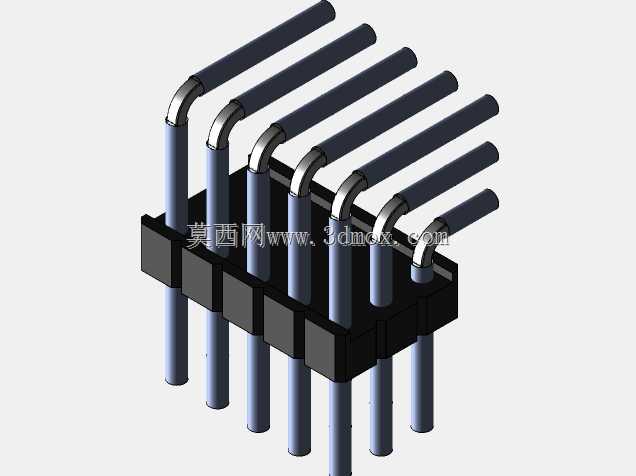

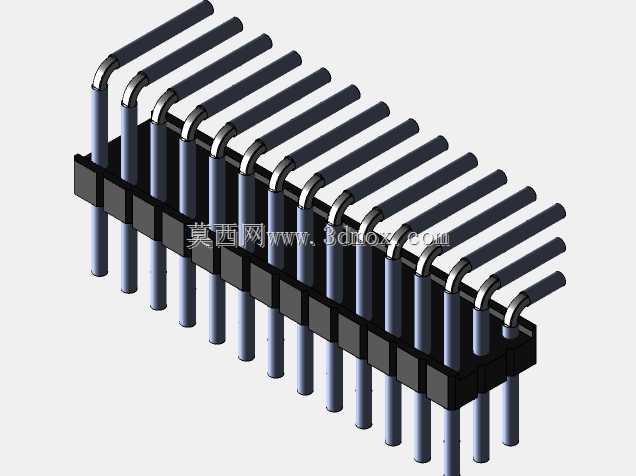

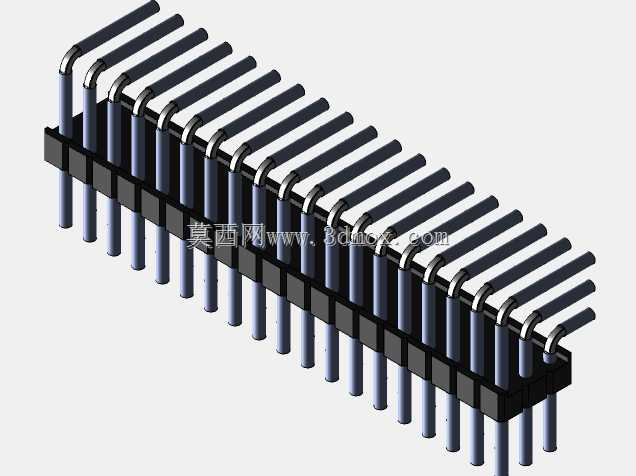

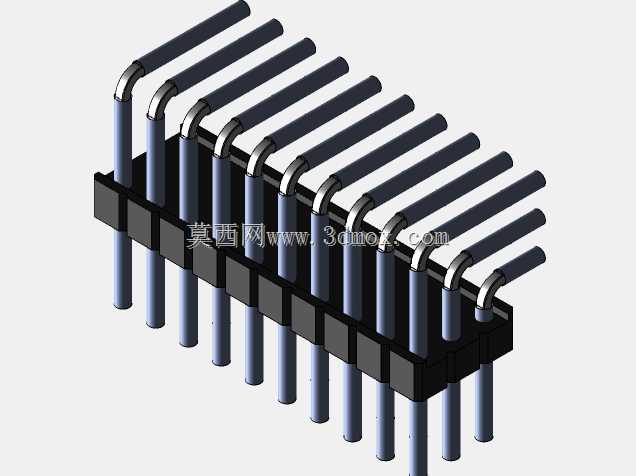

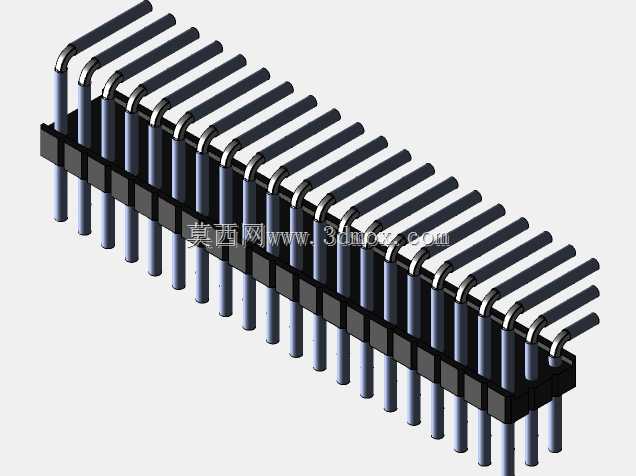

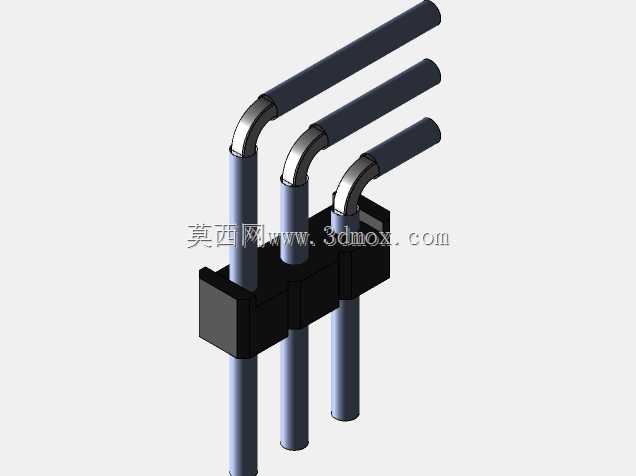

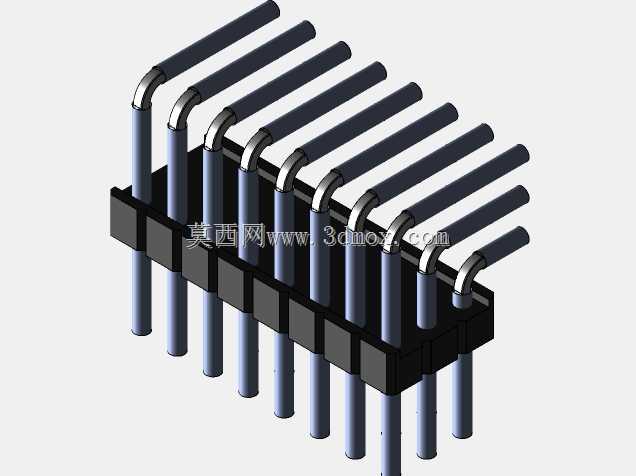

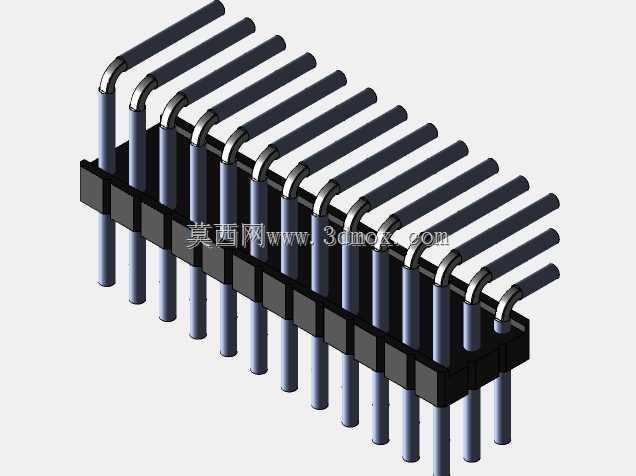

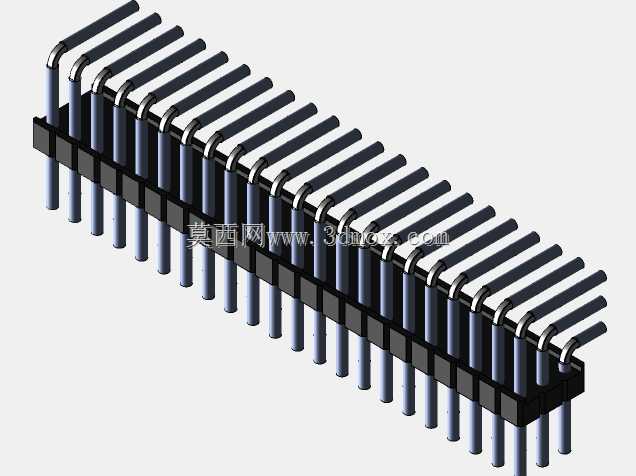

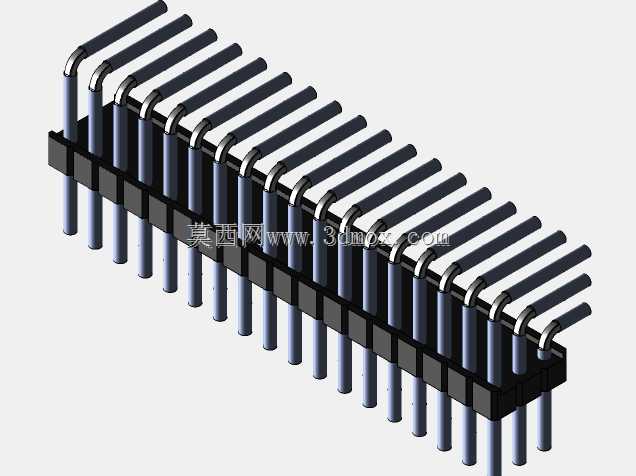

90度弯角3排排针PCB连接针座结构

　　在板级电路互联的实际应用场景中，弯角排针是解决不同PCB板间垂直或转角连接的核心互联部件，这类针座常应用在空间受限的工控板卡、电源模块、消费电子主板的板间对接场景，替代直插排针完成转角走线的连接需求，避免直插结构带来的板间间距过大、走线弯折半径不足的问题。这款3排斜角针条的设计，首先围绕板间连接的接触可靠性展开，针脚采用2.54毫米标准间距设计，这是行业内通用的PCB孔距标准，能够直接匹配市面上绝大多数通用PCB的焊盘孔位，不需要额外调整板卡的孔位布局，降低板卡设计的适配成本。针条整体做90度弯折处理，弯折角度控制在工业级公差范围内，保证插装后针座的塑料基座与PCB板面贴合平整，不会出现翘边、虚焊的问题，针脚伸出基座的长度覆盖6-3毫米的不同规格，能够适配不同厚度的PCB板，从0.8毫米的薄款消费电子板到2.4毫米的厚款工控电源板都能找到对应的插装长度，焊盘焊接后针脚露出板面的长度控制在1.2-1.5毫米，既保证焊锡能够充分浸润针脚形成可靠焊点，又不会因为针脚过长导致相邻焊点之间出现锡连短路的风险。

　　从结构设计思路来看，这款排针的塑料基座采用耐高温的工程塑料材质，能够承受波峰焊、回流焊过程中的高温冲击，不会出现基座变形、针脚移位的问题，基座上的针脚固定孔采用过盈配合设计，针脚压入基座后保持足够的保持力，在插拔对接过程中不会出现针脚被拔出基座的情况。3排针脚的布局设计，相比常规的单排、双排排针，能够在相同的板卡占用宽度下提供更多的信号连接点位，适合多信号传输的板卡对接场景，比如电源变压器与主控板之间的信号、供电同步连接，不需要在板卡上布置多组双排排针，节省板卡的布局空间。针脚的接触端采用倒角设计，插入对应的排母座时能够起到导向作用，避免插装过程中针脚歪折、顶弯，降低生产组装过程中的不良率。

　　在安装边界方面，这款弯角排针贴板安装后，垂直于板面方向的高度由弯折段的长度决定，水平方向的伸出长度根据针脚长度不同对应调整，设计板卡布局时需要预留出对应水平方向的避让空间，避免与板上其他 tall 元件产生结构干涉，针脚的焊盘设计建议采用圆形焊盘，焊盘直径控制在1.8毫米左右，既保证焊接强度，又不会占用过多的板面布线空间。实际应用中，这类弯角排针还常用于板卡与外部接线端子的转角连接，比如电源模块的输出端通过90度排针转接后，接线方向平行于板面，方便外部线束的插拔操作，不会因为直插排针的垂直出线导致设备内部线束弯折半径过小，影响线束的使用寿命。

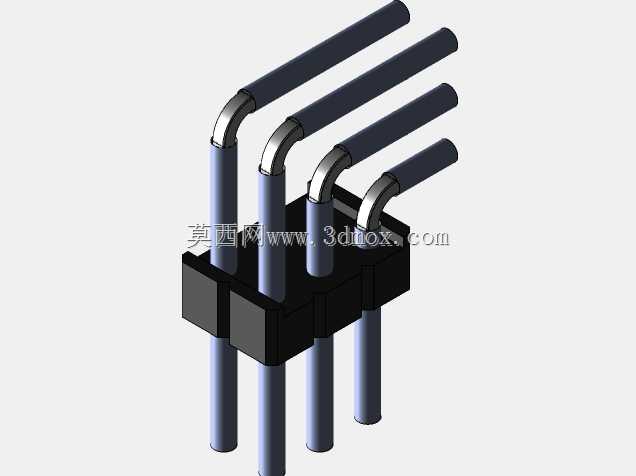

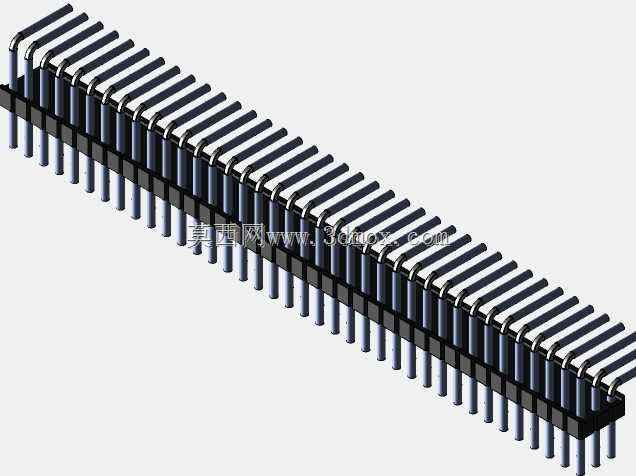

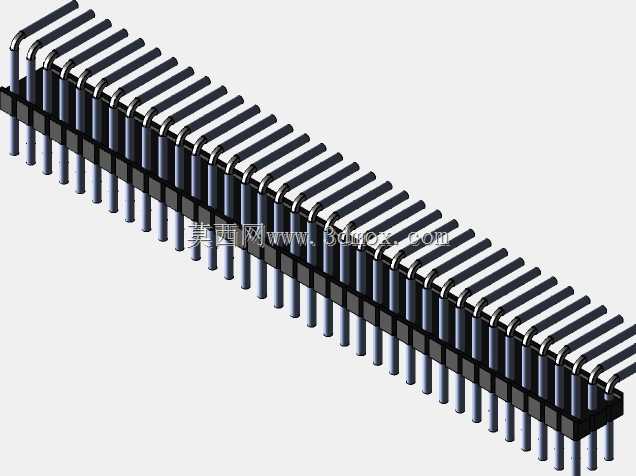

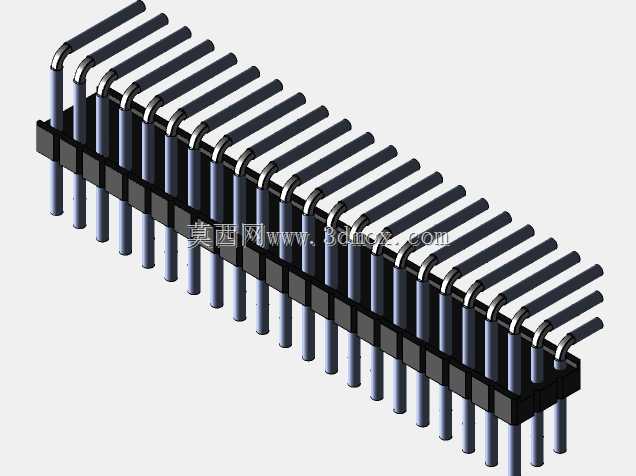

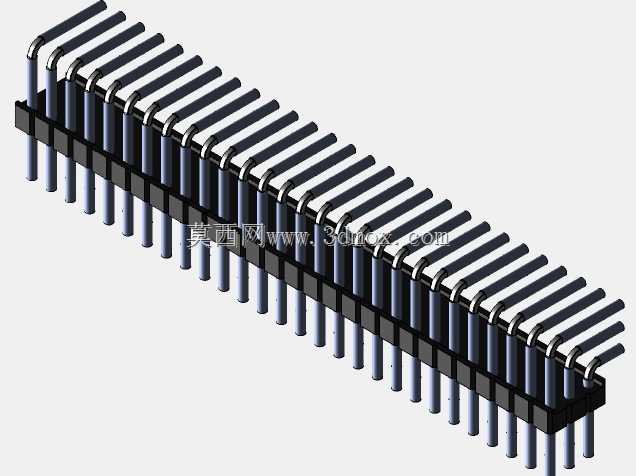

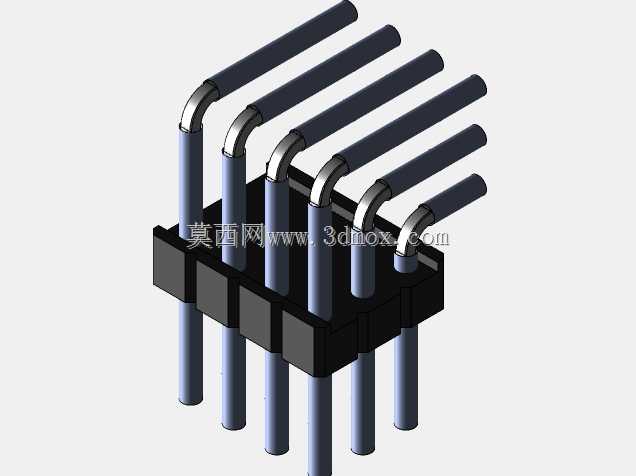

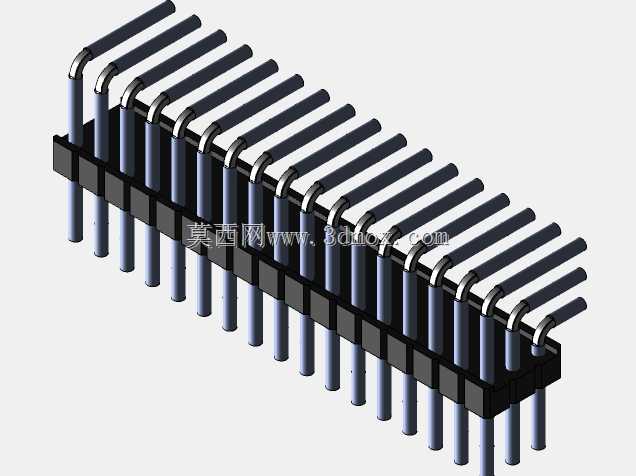

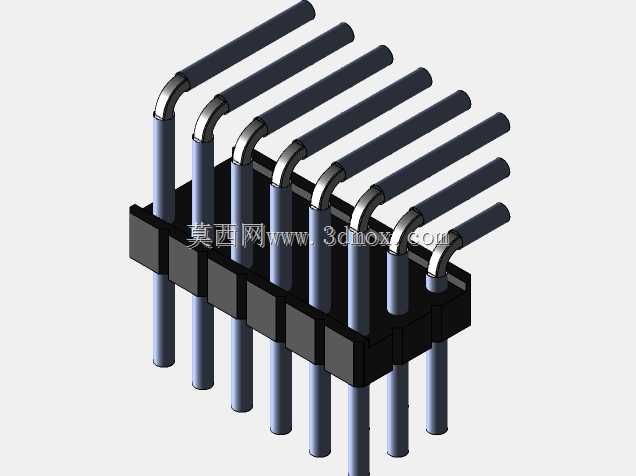

　　针脚的表面处理采用镀锡工艺，既保证良好的导电性能，又具备一定的抗氧化能力，在常规的工业存储环境下能够保证较长时间的可焊性，不会因为针脚氧化导致虚焊问题。不同长度规格的针条可以根据实际的板间间距进行选型，3毫米短针款适合两块板紧贴安装的场景，6毫米长针款适合板间留有散热间隙、或者需要穿过板卡屏蔽层的连接场景，选型时需要注意针脚穿过PCB后的剩余长度，避免针脚过长接触到板卡背面的屏蔽罩或者其他导电部件造成短路。在建模过程中，针脚的排布严格遵循2.54毫米的网格间距，每个针脚的直径、弯折半径都按照实际生产的公差范围进行建模，塑料基座的倒角、定位柱结构都完整还原，能够直接用于板卡的结构干涉检查、组装模拟，不需要二次调整模型尺寸，导入PCB设计软件后可以直接生成对应的封装库，提高板卡设计的效率。
