圆柱螺旋压缩弹簧三维建模设计作品

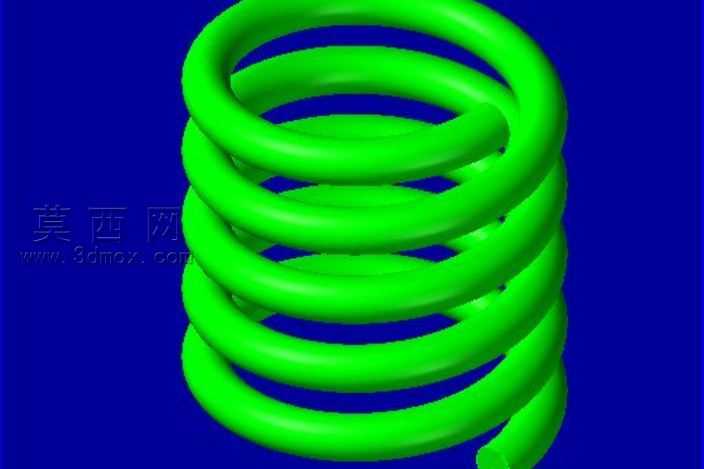

本次弹簧三维建模作品以常规圆柱螺旋压缩弹簧为设计原型，依托三维建模软件完成全流程参数化设计，整体造型严格遵循机械行业弹簧设计规范，还原了圆柱螺旋弹簧的典型结构特征。建模初期先梳理弹簧核心参数逻辑，确定弹簧中径、簧丝直径、有效圈数、支承圈数、自由高度等关键设计参数，以螺旋线作为核心路径骨架，通过参数化方程控制螺旋线的升角、节距与整体长度，确保螺旋路径的曲率均匀过渡，避免出现节距偏差、路径扭曲等问题。簧丝实体建模阶段，以垂直于螺旋线路径的圆形截面作为扫描轮廓，沿螺旋路径完成扫描实体生成，过程中严格控制截面与路径的垂直约束，保证簧丝直径全程一致，无局部粗细不均、扫描错位的瑕疵。针对弹簧两端的支承圈结构，单独做了并圈与磨平处理，将两端支承圈的节距逐步收紧至并紧状态，对端面做平行于弹簧中心轴线法向的裁切处理，还原实际弹簧支承圈的平整端面特征，保证模型符合真实弹簧的装配支撑要求。材质与渲染环节，选用鲜亮的绿色非金属涂层材质模拟弹簧表面喷塑效果，调整材质的漫反射、高光与粗糙度参数，还原喷塑层细腻的哑光质感，同时添加适度的环境反射效果，让簧丝曲面的光影过渡自然柔和，清晰呈现螺旋曲面的流畅弧度与体积感。渲染背景选用高饱和度深蓝色，通过冷暖色彩对比突出弹簧主体的造型轮廓，让螺旋结构的层叠关系、空间纵深感得到充分展现。设计过程中重点关注弹簧的力学结构合理性，螺旋升角设置在常规压缩弹簧的合理区间内，有效圈与支承圈的过渡段做了平滑曲率处理，避免应力集中的结构缺陷，整体模型既可以作为数控加工编程的参考模型，也可用于机械结构装配演示、弹性元件原理展示等场景，完整还原了圆柱螺旋压缩弹簧的结构特征与外观质感。
