60mm边长15mm厚12V直流轴流散热风扇

　　在各类电子电气设备的热管理设计中，小尺寸直流轴流风扇是应用频次极高的风冷散热部件，这款60mm见方、厚度15mm的12V直流风扇，是紧凑型设备散热方案里的常用选型。日常做结构设计时，这类小风扇的选型往往卡在安装空间与散热风量的平衡点上，不少工控板卡、小型开关电源、桌面级电子设备、嵌入式工控主机的内部预留散热位，刚好适配这个尺寸的风机，既不会因为厚度过大挤占内部走线与元件布局空间，也不会因为边长尺寸不足导致覆盖的散热区域不够，没法带走核心发热元件的积热。

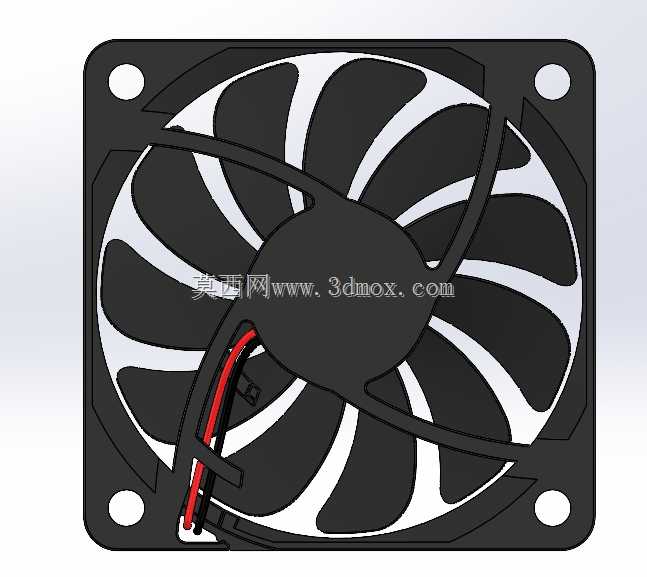

　　从实际安装边界来看，这款风扇的外框为标准正方形结构，四个角预留了贯通的安装孔位，孔位间距符合行业通用的60mm风机安装规范，做结构开孔时不需要额外定制非标准安装位，直接匹配常规的M3或者自攻螺丝安装即可，安装孔的沉台设计也能让螺丝头完全埋入框体，不会突出表面影响相邻部件的装配。风扇出线从框体侧边引出，红黑两根线分别对应电源正负极，接线逻辑简单，不需要额外的通讯控制线，适配绝大多数常规的直流供电散热场景，走线时可以顺着框体边缘的线槽固定，避免线缆被扇叶剐蹭，也不会因为线缆突出影响风扇的贴装固定。

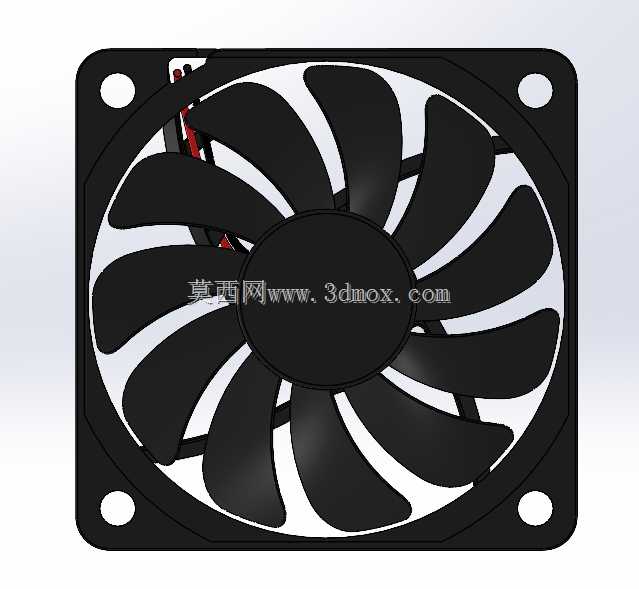

　　扇叶的设计采用了七片大曲率后倾式叶片，这种叶片构型在低转速下就能推动足够的空气流量，同时运行噪音控制在较低水平，适合对噪音有一定要求的桌面设备、家用电子、办公类工控设备场景。叶片与外框之间的间隙控制在极小的范围内，既避免扇叶转动时蹭到外框产生异响，也能减少叶顶间隙的漏风损失，提升风冷效率。中心的轮毂部分做了圆弧过渡处理，能减少进风侧的气流紊流，让气流更顺畅地通过扇叶区域，降低风阻带来的能耗损失。

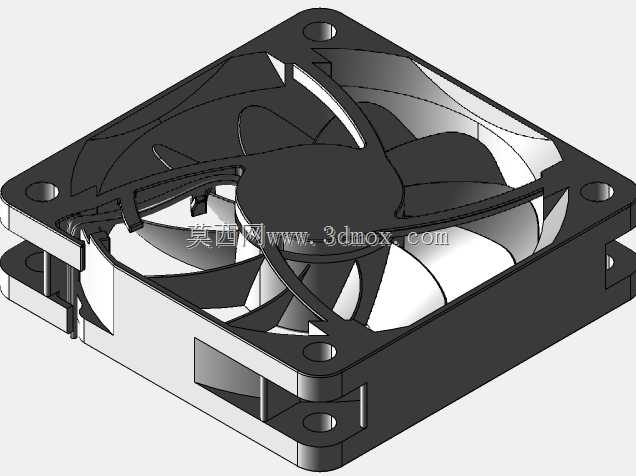

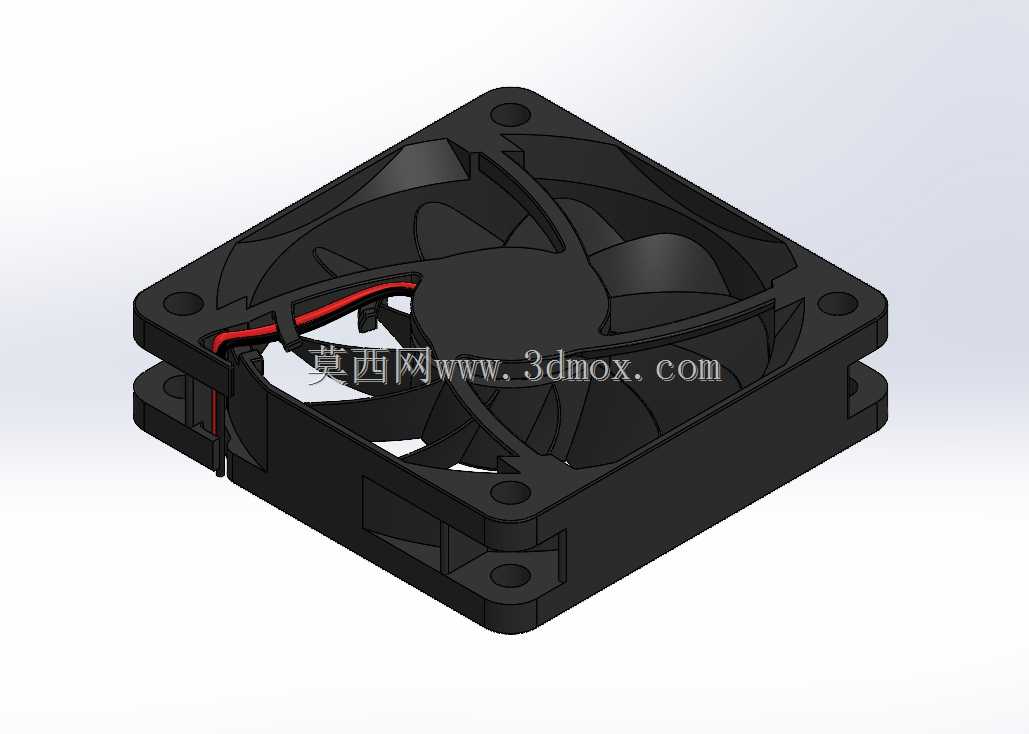

　　在实际设备应用中，这款风扇可以直接贴装在散热鳍片的表面，将鳍片传导的热量直接抽出设备腔体，也可以安装在设备壳体的通风孔位，形成腔体内部的空气对流，带走PCB板上各类元件散发的热量，避免电容、功率管、变压器这类发热元件因为长期工作在高温环境下出现寿命衰减。做三维建模时，这个模型完整还原了风扇的外框轮廓、安装孔位、叶片形态、出线位置，在做设备整体装配校验时，可以直接导入模型做干涉检查，确认风扇安装后不会和周边的电容、接线端子、结构筋位产生碰撞，也能提前预留出风扇出线的走线空间，避免实际打样装配时出现空间不足的问题。

　　不少做紧凑型电源设计的工程师会优先选用这个尺寸的风扇，因为15mm的厚度刚好能适配小功率电源的壳体高度，不需要额外加高壳体来容纳散热部件，60mm的边长也刚好覆盖电源内部功率变压器与整流桥的发热区域，不需要额外增加导风罩就能让气流直接吹过核心发热点。在嵌入式工控主机的设计中，这类风扇往往安装在机箱侧壁，配合机箱内部的散热风道，给CPU、南桥、功率供电模块提供持续的风冷散热，12V的供电电压可以直接从设备内部的主板取电，不需要额外配置独立的供电模块，简化了电路设计的复杂度。

　　建模过程中对风扇的各个细节都做了还原，包括外框表面的加强筋结构、扇叶的厚度变化、出线位置的护线套结构，这些细节在做装配仿真时能更准确地还原实际装配状态，比如护线套的存在会占用一定的侧边空间，在布局相邻元件时就需要留出对应的避让距离，避免装配时压伤线缆。外框四个角的圆角处理也在模型中准确体现，做壳体开孔时可以对应做出圆角避让，避免尖角应力集中的问题，也能让安装贴合度更好。

　　对于需要做设备热仿真的工程师来说，这个模型的导入也能帮助更准确地设置风冷边界条件，根据风扇的实际尺寸设置对应的进风出风区域，让热仿真的结果更贴近实际运行状态，减少后期样机测试时的散热方案调整工作量。在做小批量设备试制时，提前通过三维模型确认风扇的安装位置、走线方向、与周边部件的间隙，能有效减少结构件的修改次数，缩短产品的开发周期，避免因为散热部件选型不当导致的结构返工。
