圆柱式冲压运动模拟机构三维设计

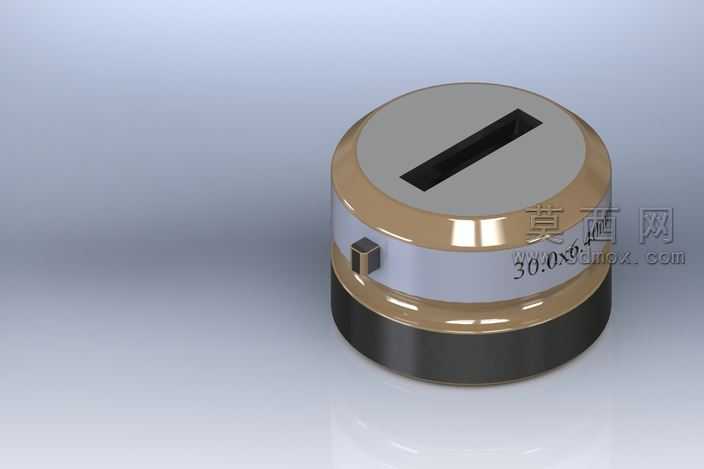

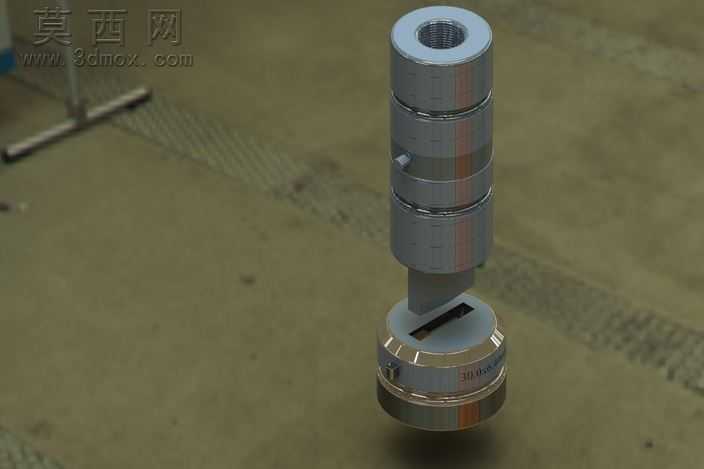

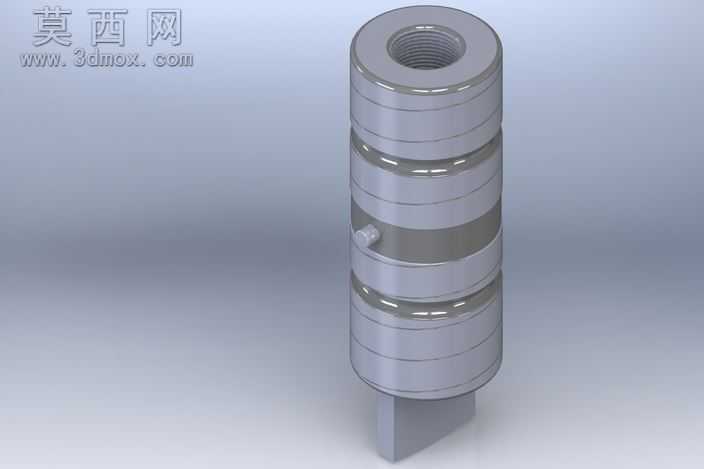

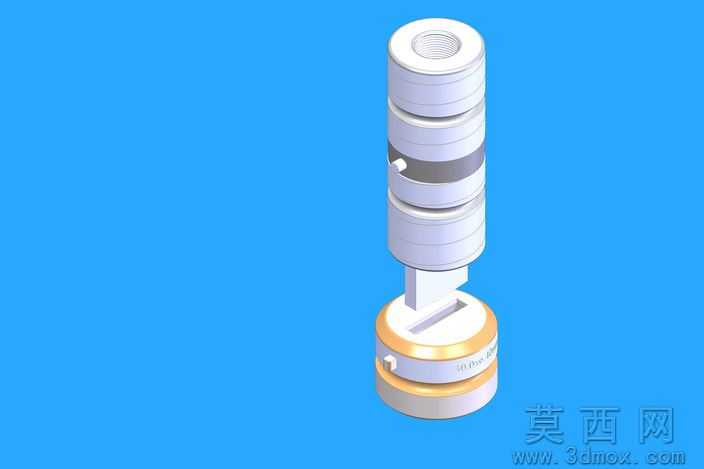

本作品为圆柱构型的冲压运动模拟机构三维建模成果，整体采用同轴分层的圆柱式布局设计，在三维建模过程中严格遵循机械运动配合的公差规范，对每一层结构的同轴度、配合间隙都做了精准的参数化设定，确保后续运动模拟过程中不会出现干涉卡顿问题。建模阶段首先完成核心基体的搭建，将整体拆分为顶部冲头安装座、中部传动导向层、底部固定基座三个核心模块，顶部的一字型冲头安装槽采用拉伸切除特征完成，槽体的边缘做了微小的倒角处理，既符合实际加工的工艺要求，也避免了应力集中的结构缺陷。中部的导向层设置了侧向的定位锁止块，通过凸台特征与基体上的凹槽形成滑动配合，用于模拟冲压过程中的行程限位与锁止功能，锁止块的边角做了圆角过渡，还原实际五金零件的加工细节。材质渲染阶段针对不同结构部件做了差异化的材质赋予，顶部冲头安装座采用磨砂金属材质，还原模具钢的哑光金属质感，中部的环带采用亮面镀铬材质，通过环境反射效果凸显圆柱面的加工光洁度，底部基座采用深色哑光金属材质，与上部结构形成视觉层次区分，同时模拟重型基座的厚重质感，渲染过程中调整了环境光的入射角度，在圆柱曲面形成自然的明暗过渡，突出各层结构的分界与轮廓特征。结构设计上充分考虑冲压运动的实际工况，各层之间的配合面预留了合理的滑动间隙，冲头的运动行程通过中部导向层的高度做了限定，侧向锁止块可在冲压到位后完成位置锁定，完整还原冲压作业的运动逻辑。设计思路围绕小型冲压机构的紧凑化需求展开，摒弃传统冲压设备的复杂框架结构，采用同轴圆柱的集成化布局，大幅缩小机构的整体体积，可作为小型冲压工位的功能验证模型，也可用于机械原理教学中的冲压运动演示，建模过程中所有特征均采用全参数化驱动，后续可根据实际冲压吨位、行程需求快速调整各部分的尺寸参数，无需重新搭建整体结构，大幅提升设计迭代的效率。
