立式精密冲压压力机工装结构设计

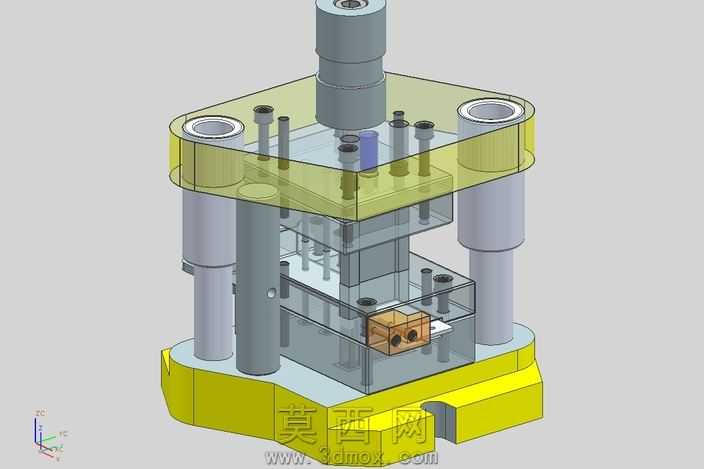

本作品为立式冲压工装的三维结构设计，建模过程中严格遵循冲压设备的机械设计规范，对整机各功能部件进行了1:1比例的参数化建模，完整还原了立式冲压工装的装配逻辑与运动关系。建模阶段从下模座基准开始搭建，首先完成黄色下基座的结构绘制，对基座的安装定位槽、承力面、出料避让缺口进行了精准的特征建模，保证基座的承力结构符合冲压作业的载荷要求；随后依次完成下模组件、导向立柱、上模安装板、驱动连接座、上模座的零件建模，对四根导向导柱的配合公差、导套的滑动行程进行了参数化约束，确保上下模合模过程中的同轴度精度，避免冲压过程中出现偏载啃模的问题。材质渲染阶段针对不同部件的功能属性匹配了对应材质表现：上下模座、导向立柱等承力结构件采用调质钢材的哑光金属质感，透明防护外罩采用半透明聚碳酸酯材质表现，既可以清晰展示内部模腔的结构布局，也还原了设备安全防护的设计细节，下基座采用醒目的工程黄涂装材质，符合工业设备的安全色设计规范，模腔内的成型工位、定位块、送料组件分别采用不同的金属材质区分，清晰呈现各功能部件的装配位置与功能划分。结构设计上采用四柱式导向布局，相比双柱结构具备更好的抗偏载能力，能够适配多工位连续冲压的作业需求，上模驱动端采用标准模柄连接结构，可适配不同吨位的压力机安装，下模区域预留了送料机构的安装空间，图中展示的棕色方块组件即为自动送料的定位模块，可实现条料的精准步进送料，满足连续冲压的自动化作业需求。设计过程中充分考虑了工装的拆装维护性，所有紧固件、导向件均采用标准件建模，模架的各层板之间采用定位销与螺栓连接的方式，方便后续根据冲压产品需求更换模芯组件，无需重新制作整套模架，有效降低工装的制造成本与换型周期；同时对冲压作业的安全防护进行了结构设计，上模区域的透明防护罩可覆盖模架的运动行程范围，避免冲压过程中碎屑飞溅造成安全隐患，整体结构紧凑，承力路径清晰，各运动部件的行程预留充足，无结构干涉问题，完整呈现了小型精密冲压工装的成熟设计方案。
