立式多层网篮置物陈列架结构设计

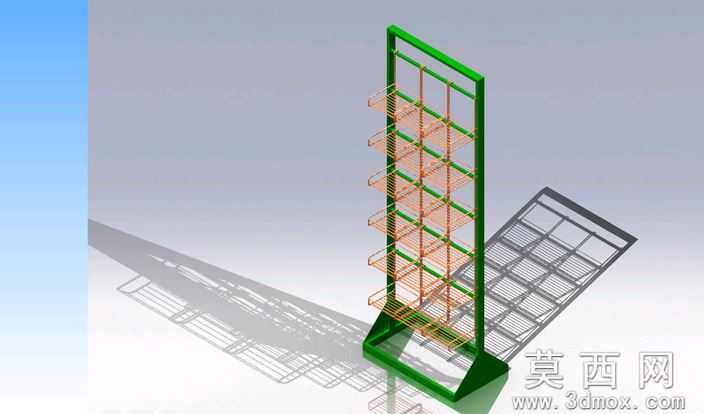

本作品为立式多层网篮置物陈列架的三维设计模型，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械结构设计规范，从基准轴、基准面的搭建开始，逐步完成各零部件的特征绘制与整体装配。模型主体框架采用矩形钢管型材搭建，底部设置加宽加重的落地支撑底座，有效提升整体结构的稳定性，避免置物后出现重心偏移、架体倾倒的问题；主框架为双侧竖向立柱搭配横向连接杆的结构，竖向立柱与横向连接杆之间采用标准装配约束，还原实际生产中的焊接或紧固件连接逻辑，保证框架整体的结构强度。置物部分采用多层金属网篮结构，网篮由金属线材弯折焊接成型，网面为均匀网格结构，既可以保证置物时的透气性，也能减轻架体整体自重，同时避免小件物品从网面掉落；每层网篮通过侧边的挂接结构与主框架的横向连接杆固定，安装拆卸便捷，可根据实际置物需求灵活调整层间距，适配不同高度物品的存放需求。渲染阶段针对不同部件赋予了差异化的材质效果，主框架部分赋予绿色喷塑金属材质，还原实际仓储、陈列场景中金属架的表面处理工艺，表面带有细微的磨砂质感，模拟喷塑层的哑光效果；网篮部分赋予铜色金属线材材质，还原金属线材弯折焊接后的金属光泽，同时通过光影渲染突出网篮的网格结构细节。整体结构设计充分考虑了实用性与空间利用率，立式窄长的造型可以在较小的占地面积上提供多层置物空间，适合用于车间物料存放、门店商品陈列、仓储零散物品分类摆放等场景；建模过程中对所有零部件的边角都做了圆角处理，避免尖锐边角带来的安全隐患，同时还原实际生产中的折弯、焊接工艺细节，模型可直接用于结构验证、生产加工参考以及场景展示使用，各零部件参数可编辑，能够根据实际使用需求调整整体高度、宽度、网篮层数以及网格密度，适配不同的使用场景要求。
