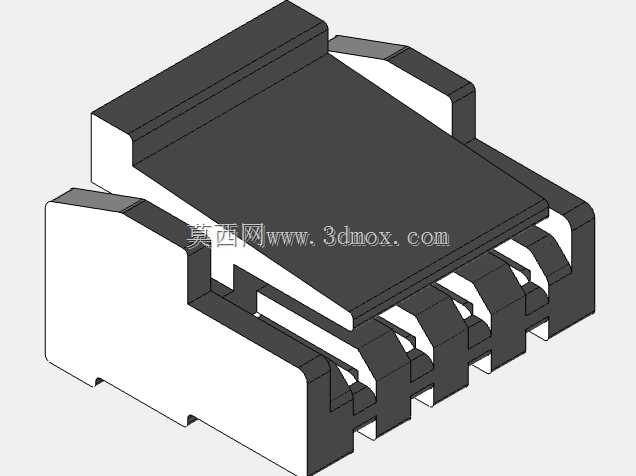

JST-GHR-4V-S线对板连接器结构设计

　　在消费电子、小型工控板卡、智能传感模块的板端接线场景里，这类4位卧式贴片连接器的应用覆盖率极高，尤其是空间紧凑、需要频繁拆装接线的量产产品中，带锁止结构的GHR系列塑壳接插件，是结构工程师做PCB布线选型时的常用方案。这款连接器的塑壳主体采用耐高温PA66材质注塑成型，整体为卧式贴装结构，本体高度控制在极低范围内，不会占用板卡上方过多的垂直装配空间，适配厚度1.0mm到1.6mm的常规FR4板材，焊盘布局完全匹配标准SMT回流焊工艺要求，不需要额外做波峰焊治具，量产时可直接随板卡其他贴片元件一同过炉，能有效减少产线二次加工工序。

　　从结构细节来看，塑壳两侧设计了带倒扣的弹性锁止臂，当配套的胶壳端子插入到位后，锁止臂会自动卡入胶壳对应的卡槽内，避免设备在运输、受振动工况下出现接线松脱、接触不良的问题，拆卸时只需要按压两侧锁臂即可顺利拔出端子，不需要额外使用撬棒等工具，售后维护的操作门槛很低。塑壳内部的4个端子腔为独立分隔设计，每个腔室的内壁都做了导向倒角，端子插入时可以顺着倒角顺利滑入到位，不会出现端子插歪、相邻腔室端子短路的问题，腔室之间的隔栏厚度经过反复校核，即使在2A额定电流的长期工作状态下，也不会出现隔栏受热变形、绝缘性能下降的情况。

　　安装边界方面，这款连接器的贴装定位柱高度为0.8mm，刚好可以卡入PCB上对应的定位孔内，过炉前可以直接通过定位柱固定在板卡上，不会出现贴片偏移的问题，本体两侧预留了0.5mm的工艺间隙，不会和板卡上相邻的0402封装电阻电容产生干涉，焊盘的宽度和间距完全符合IPC-SM-782贴片标准，钢网开孔不需要做特殊调整就能保证焊锡量均匀，减少虚焊、连锡的不良率。在实际选型应用中，这类连接器常被用在小型智能家居控制板、手持检测设备内部接线、步进电机驱动板的信号接线场景，相比传统的直插式接线端子，它的贴装效率更高，整体体积缩小近40%，锁止结构的抗振动性能可以满足车载外围小模块、工业现场传感节点的使用要求，不需要额外点胶固定就能通过常规的振动测试。

　　建模过程中，所有的倒扣、倒角、腔室尺寸都严格按照公制尺寸链做公差校核，塑壳的拔模斜度统一设置为1.5度，完全符合注塑模具的开模要求，不会出现倒扣粘模、壁厚不均导致的注塑缩水问题，壁厚均匀控制在1.2mm，既保证了塑壳整体的结构强度，也不会因为壁厚过大导致注塑成型周期过长，影响量产效率。端子入口处的防呆结构做了不对称设计，反向的端子胶壳无法插入，从结构上避免了现场接线时插反导致的电路短路问题，不需要额外在丝印层标注方向，减少了PCB设计的丝印工作量。
