带OLED屏的NodeMCU ESP8266开发板结构

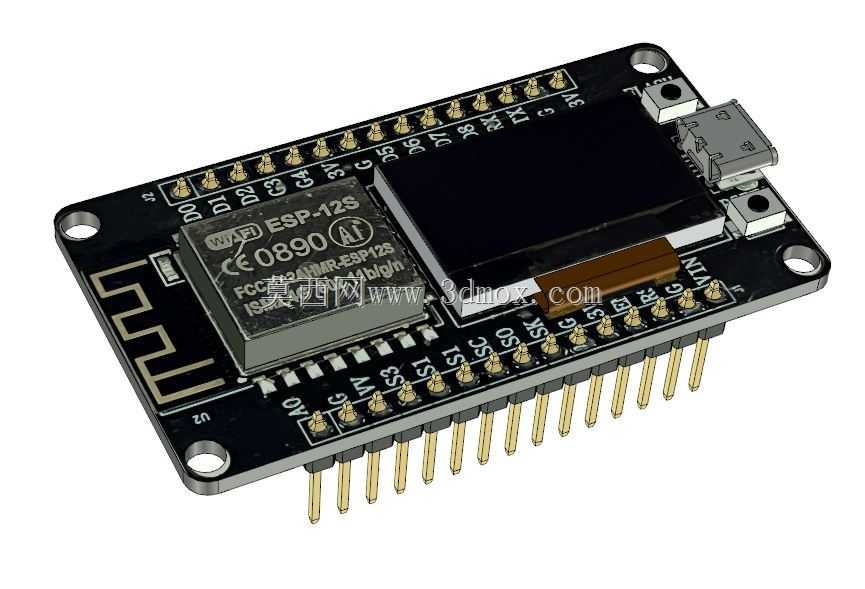

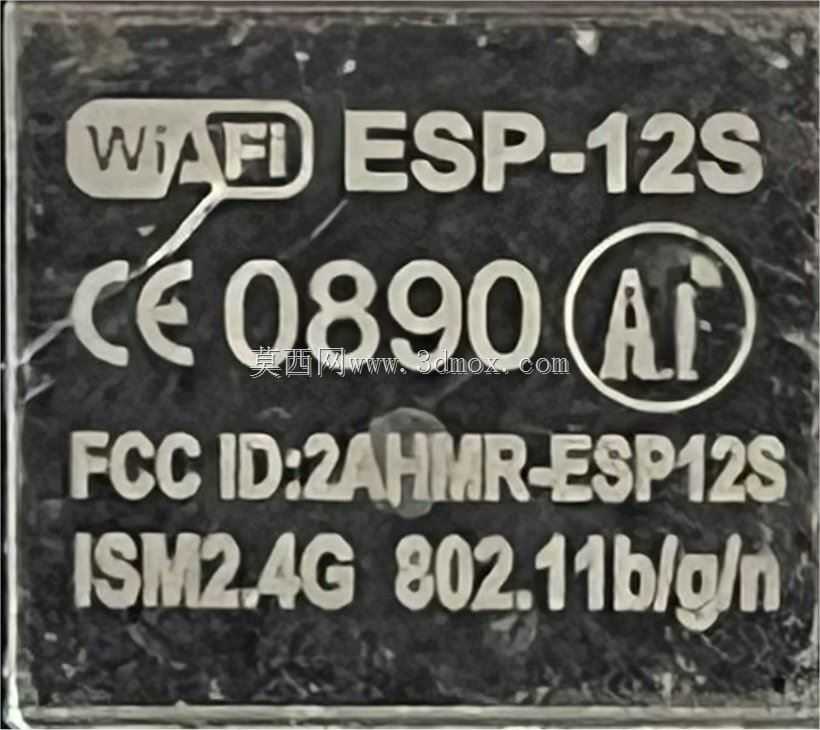

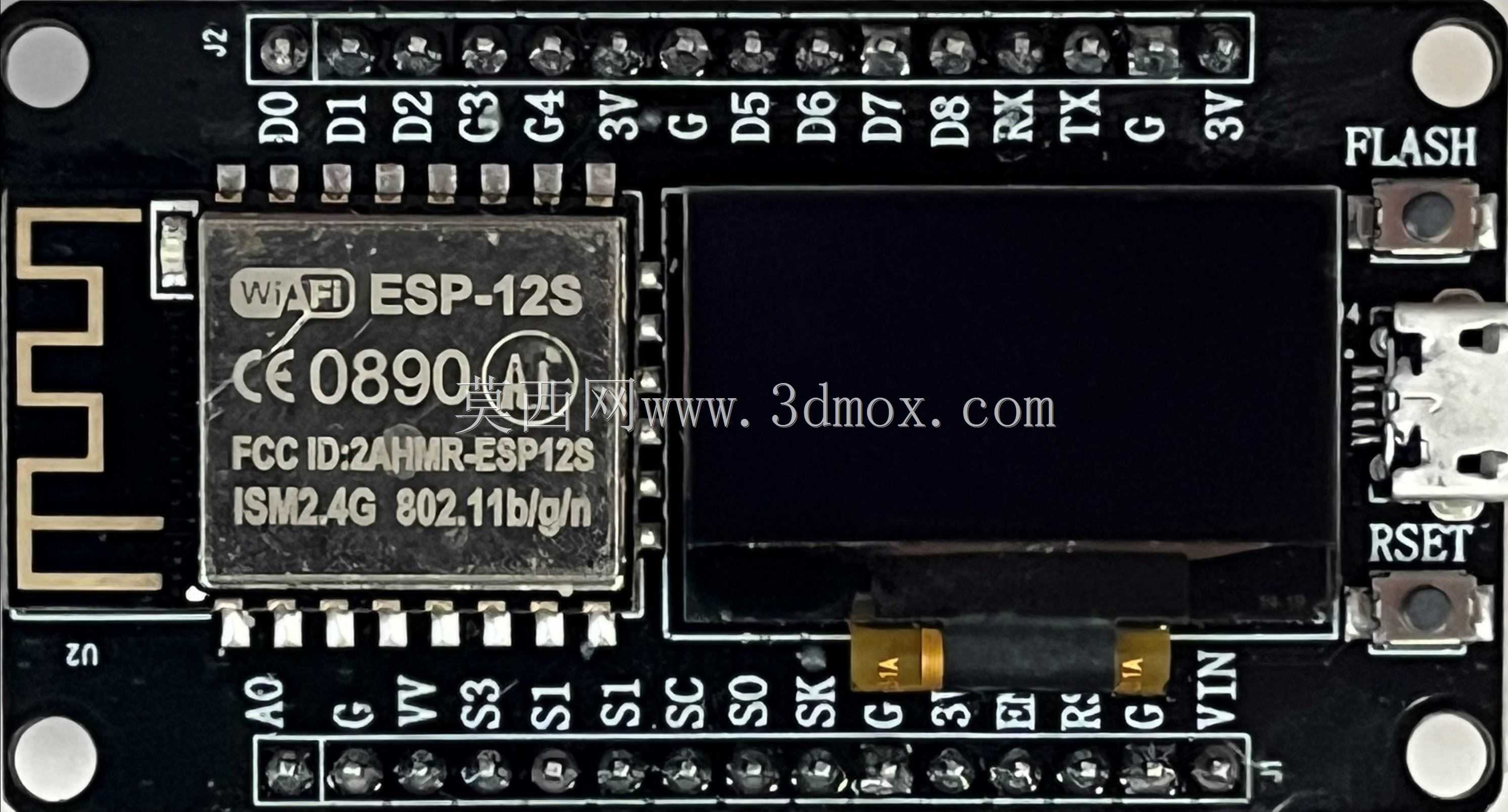

　　这款集成0.96英寸OLED显示屏的NodeMCU ESP8266开发板，是物联网原型开发、小型嵌入式项目验证阶段常用的硬件载体，日常在智能家居节点调试、小型环境监测终端搭建、创客类电子项目制作场景中使用频率极高。从结构设计角度看，整块板卡采用标准双列直插排针布局，排针间距严格遵循2.54mm通用面包板兼容规范，板体四角预留M3规格安装固定孔，可直接适配通用实验台架、项目外壳的安装孔位，无需额外做转接板设计，能大幅缩短原型搭建的结构适配周期。板载的ESP-12S核心模组位于板卡左侧区域，模组外围预留了足够的射频净空区，避免板上其他金属元件对WiFi信号收发造成遮挡干扰，这一细节在做无线通信类项目时，能有效减少信号衰减带来的调试问题。

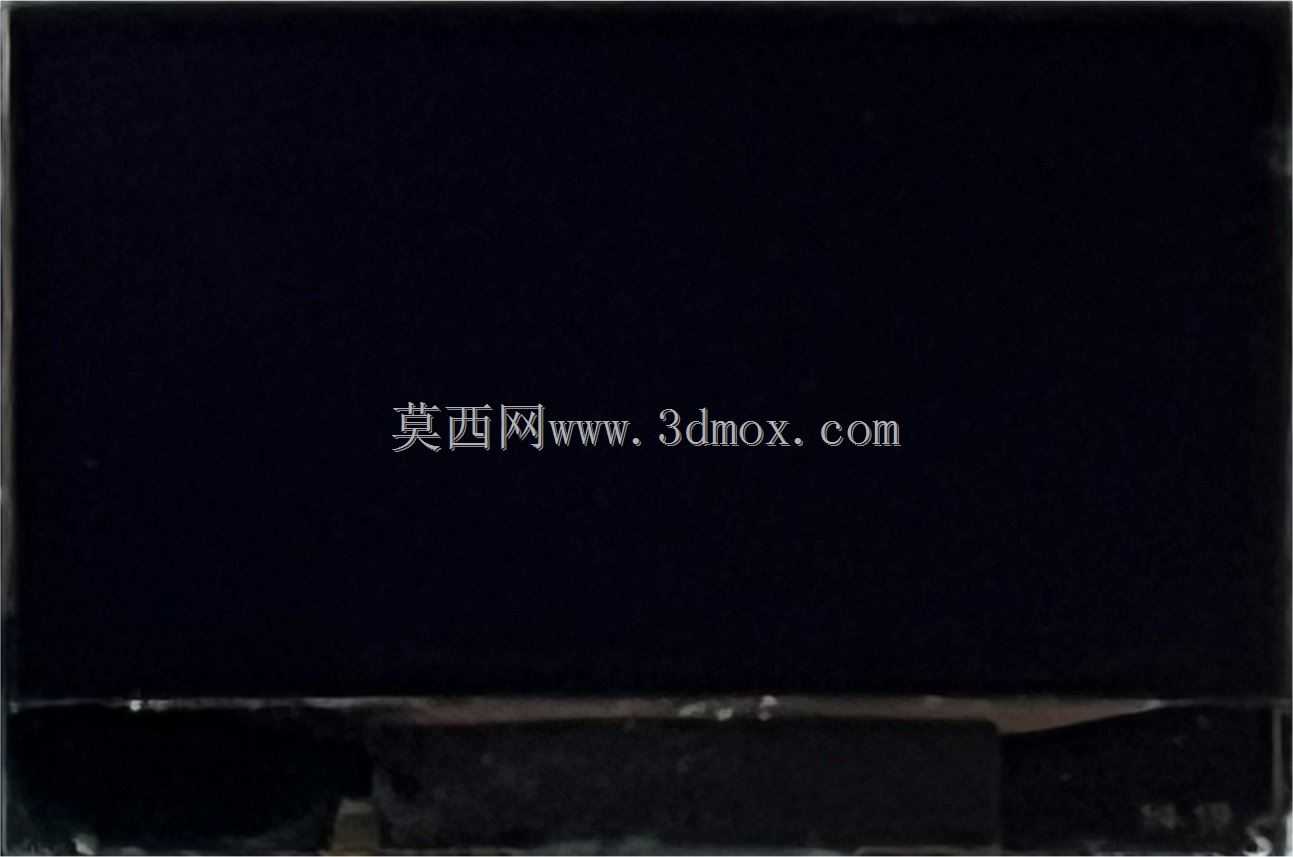

　　0.96英寸OLED屏通过排座直接叠装在板卡中部主控区域上方，屏幕与板体之间预留了1.2mm左右的间隙，既避免屏幕背面金属层与板上走线短路，也给屏幕下方的贴片元件留出了散热空间，长时间运行时不会因为屏幕积热导致主控芯片工作异常。板载的Micro USB接口布置在板卡右侧边缘，接口位置与板边齐平，做外壳结构设计时可直接在对应位置开标准USB开口，无需额外调整接口对位公差，接口旁集成了电源指示、串口通信状态指示灯，调试时可直接通过灯效判断板卡供电与数据传输状态。

　　从安装边界尺寸来看，整块板卡不含排针的本体厚度为1.6mm，加上排针与屏幕叠装后的总高度为13.2mm，长度方向从USB接口端到对边排针末端为58.5mm，宽度方向两侧排针外沿间距为31.2mm，在设计项目外壳时，内部腔体尺寸只要预留长60mm、宽33mm、高15mm的空间，就能完整容纳整块板卡，同时给走线留出足够余量。板上的复位按键、FLASH按键布置在USB接口旁侧，按键凸起高度为2.5mm，外壳对应位置只要开直径4mm的通孔就能实现外部按压操作，按键的按压行程为1.2mm，操作反馈清晰，不会出现卡键问题。

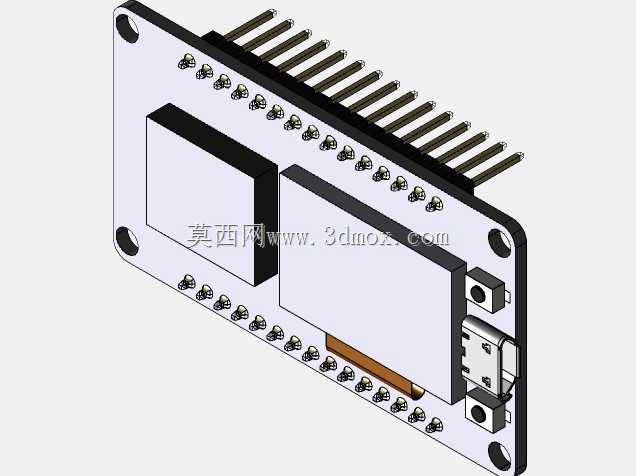

　　在实际项目应用中，这款集成屏幕的开发板省去了外接显示屏的接线步骤，板载屏幕可直接显示传感器采集数据、网络连接状态、设备运行参数，做小型温湿度监测终端、WiFi遥控节点、简易信息显示牌时，不需要额外搭建显示模块电路，能减少接线错误率，提升原型搭建效率。从建模还原角度，板上所有元件的位置、排针的伸出长度、接口的开口尺寸都严格按照实物测绘尺寸还原，屏幕表面的显示区域、板上的丝印标识、排针的金属光泽细节都做了对应处理，在做项目结构装配验证时，可直接将该模型导入装配体，检查板卡与外壳、其他外接模块的干涉情况，提前预判安装时可能出现的空间冲突问题，避免实际打样后出现元件干涉、接口对位不准的问题。板卡的PCB边缘做了圆角处理，圆角半径为1mm，装配时不会刮伤外壳内壁的绝缘涂层，排针的焊盘位置都做了加厚处理，多次插拔排针也不会出现焊盘脱落的问题，这些结构细节在模型中都做了准确还原，能给结构设计人员提供准确的尺寸参考。
