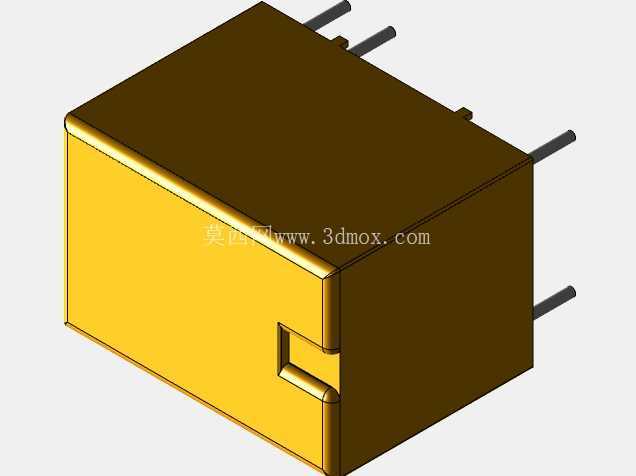

HK4100F超小型信号继电器三维结构

　　在工控板卡、消费电子控制回路、小型自动化设备的信号切换场景里，这类超小型信号继电器的出镜率极高，很多刚接触PCB Layout的工程师容易忽略这类直插元件的安装边界，要么预留的板上空间不足导致元件干涉，要么引脚开孔位置偏差造成焊接后元件歪斜，影响后续壳体装配。做这个三维结构的时候，首先要对齐的就是PCB安装的实际需求，所有引脚的伸出长度、引脚间距、引脚直径都严格按照实物测绘的尺寸来做，引脚根部和继电器本体的衔接处做了准确的倒角还原，避免建模时出现直角锐边导致和PCB焊盘位置出现虚拟干涉，误导结构设计判断。

　　从实际用途来说，这类信号继电器主要承担小电流信号回路的通断切换，不像功率继电器需要承载大电流负载，所以本体尺寸可以做的非常紧凑，适合在高密度布板的控制板上使用，常见的应用场景包括智能家居的控制模块、小型PLC的IO扩展板、仪器仪表的信号切换单元、玩具类电子产品的控制回路，很多需要做弱电信号隔离的场景都会用到这个规格的继电器。设计这个三维模型的时候，没有做多余的外观美化，完全按照实物的外形轮廓还原，本体的塑壳分色、侧面的卡扣定位结构、顶部的封边细节都做了对应，尤其是侧面那个用于本体组装的卡扣凹槽，很多简化模型会直接忽略这个结构，但实际上在做整机装配的时候，如果旁边有其他贴片元件或者结构件，这个凹槽的位置刚好可以避让小尺寸的贴片电容电阻，忽略的话很容易在装配时出现元件顶壳的问题。

　　关于安装边界的考量，建模时特意把引脚的伸出长度做了精准控制，直插引脚穿过PCB后的预留焊锡高度也做了对应参考，本体底部和PCB板面的预留间隙按照实际生产的常规值设置，避免模型贴板太近导致焊接时助焊剂残留无法清理，也不会因为间隙过大导致引脚焊接后强度不足。本体的长宽高尺寸完全匹配实物测量值，四个引脚的位置坐标严格对应规格书的焊盘推荐尺寸，不管是做PCB的3D布局检查，还是做整机的结构干涉校验，都可以直接调用这个模型，不需要再反复调整尺寸。

　　很多工程师在做结构评审的时候，容易只关注元件的平面占位，忽略高度方向的干涉，比如在板卡上方有透明盖板或者绝缘片的时候，继电器的顶部高度如果建模不准，就会出现盖板压到元件的问题，这个模型的顶部轮廓、引脚向上的突出长度都做了1:1还原，包括引脚端部的小凸点结构都没有省略，做高度方向的干涉检查时可以直接得到准确的结果。另外，塑壳本体的脱模斜度也按照实际注塑件的角度做了还原，不是简单的直角方块，在做靠近壳体侧壁的布局时，不会因为模型没有脱模斜度导致实际装配时出现侧壁刮擦元件外壳的问题。

　　从功能特性对应的结构设计来看，这类继电器的内部是电磁驱动的触点结构，外部塑壳需要起到绝缘防护、内部结构定位的作用，所以模型还原了塑壳和底座的配合接缝，在做产品的安规距离校验的时候，可以准确测量继电器本体到周边带电部件的爬电距离，不需要再额外估算外壳的壁厚。对于需要做整机热设计的场景，这个模型的外形准确，也可以辅助评估板上元件的风道遮挡情况，毕竟小型信号继电器虽然功耗不高，但在高密度布板的情况下，准确的外形模型可以帮助热仿真得到更贴近实际的结果。

　　在实际的选型设计中，很多工程师会在原理图库阶段就关联对应的3D模型，这样在PCB布局完成后可以直接做3D检查，提前发现安装干涉问题，减少后期打样的改板次数，这个模型的坐标原点设置在本体底部的中心位置，和常规PCB封装的原点对齐，导入的时候不需要额外调整位置，直接匹配封装就可以使用。对于做非标设备控制板设计的工程师来说，这类通用元件的准确3D模型可以大幅减少结构校验的时间，不用每次都自己测绘建模，把更多精力放在核心的电路和结构设计上。
