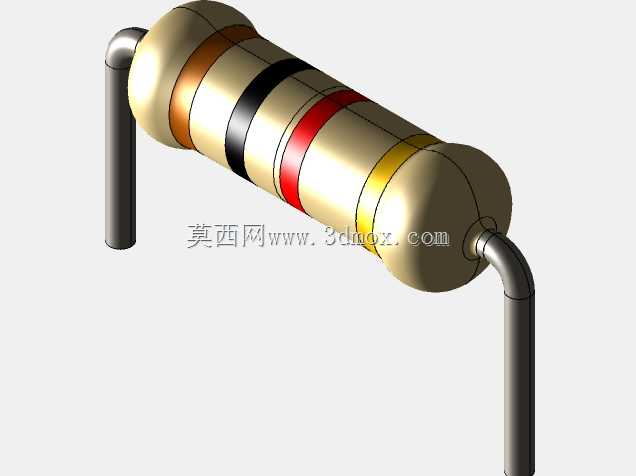

0.5W直插色环碳膜电阻三维结构模型

　　在消费类电子、工业控制板卡、低压电源回路的PCB设计环节里，直插色环电阻是最常被用到的无源限流器件，这款0.5W功率等级的电阻模型，还原了量产轴向引线电阻的真实结构细节，可直接用于整机三维布线的干涉校验、装配工艺模拟以及教学演示场景。不同于贴片电阻的表贴装配形式，这类轴向引线电阻需要在PCB设计阶段预留引脚折弯的操作空间，建模时特意还原了引脚的折弯弧度与伸出长度，能帮助结构工程师在布局阶段提前确认元件与周边接插件、电容、散热片的安全间隙，避免生产阶段出现元件过高顶壳、引脚干涉无法插装的问题。从实际电路功能来看，0.5W的功率等级适配大部分小信号回路、电源分压回路、限流保护回路的使用需求，相比1/4W电阻拥有更好的耐过载能力，在短时电流波动的工况下不容易出现阻值漂移甚至烧损的情况，因此在工控板、电源适配器、家电控制板的设计中被大量采用。模型的主体瓷棒部分还原了碳膜电阻的真实涂装，四道色环的位置、宽度比例完全参照量产实物的色标规范，两端的金属帽结构做了贴合实际的圆角处理，没有出现生硬的直角拼接，还原了真实电阻端部压接金属帽后的过渡形态。

　　引线部分采用了常用的折弯成型形态，也就是行业内常说的卧式安装折弯尺寸，引脚直径、折弯内R角都参照行业通用的加工规范设定，在做PCB板的三维装配时，可以直接匹配标准2.54mm间距的焊盘孔位，不需要额外调整尺寸。设计这类元件模型的时候，不能只做外观的示意，必须考虑到结构评审时的实际校验需求：比如电阻主体的直径、总长度要和量产物料的标称尺寸一致，避免布局时预留的元件高度空间不足；引脚的伸出长度要兼顾波峰焊的工艺要求，不能过长导致焊盘连锡，也不能过短导致插装不到位；色环的位置虽然不影响装配，但还原真实的色环排布能让整机BOM的可视化校验更直观，工程师在三维环境下就能快速识别电阻的阻值档位，不用反复对照二维BOM表核对。

　　很多新手工程师在做PCB三维布局的时候，往往会忽略直插元件的引脚折弯公差，直接用直引脚的模型做布局，等到实际打样的时候才发现折弯后的引脚会和旁边的贴片电容、接线端子产生干涉，这款模型直接采用了生产环节常用的预折弯形态，能直接规避这类设计疏漏。另外在做产品的安规间距校验时，电阻主体的绝缘外壳尺寸、金属引脚的裸露长度都是校验电气间隙的重要参考，模型严格按照实物的绝缘包覆范围建模，金属部分仅保留引脚伸出绝缘层的区域，能让安规校验的结果更贴近实际生产状态。

　　在教学场景中，这个模型也可以用来讲解轴向元件的插装工艺、色环电阻的读数规则，相比二维示意图更有直观性，学员可以通过三维模型清晰看到电阻的结构组成，理解金属帽、碳膜层、绝缘漆层、引线的装配关系，不用再靠抽象的文字描述想象元件结构。对于做自动化插装设备设计的工程师来说，这个模型也可以作为送料轨道、插件头位置设计的参考件，通过模拟电阻在轨道内的输送姿态、插件时的下压行程，来优化插装机的结构参数，避免出现卡料、插件偏移的问题。建模时特意规避了不必要的细节冗余，没有把碳膜层的内部微观结构做出来，在保证外观和装配尺寸准确的前提下，控制了模型的面数，在大型整机装配体里调用的时候不会造成明显的卡顿，适合多板卡、多元件的复杂整机三维设计使用。
