面板安装式Type-C供电插座结构设计

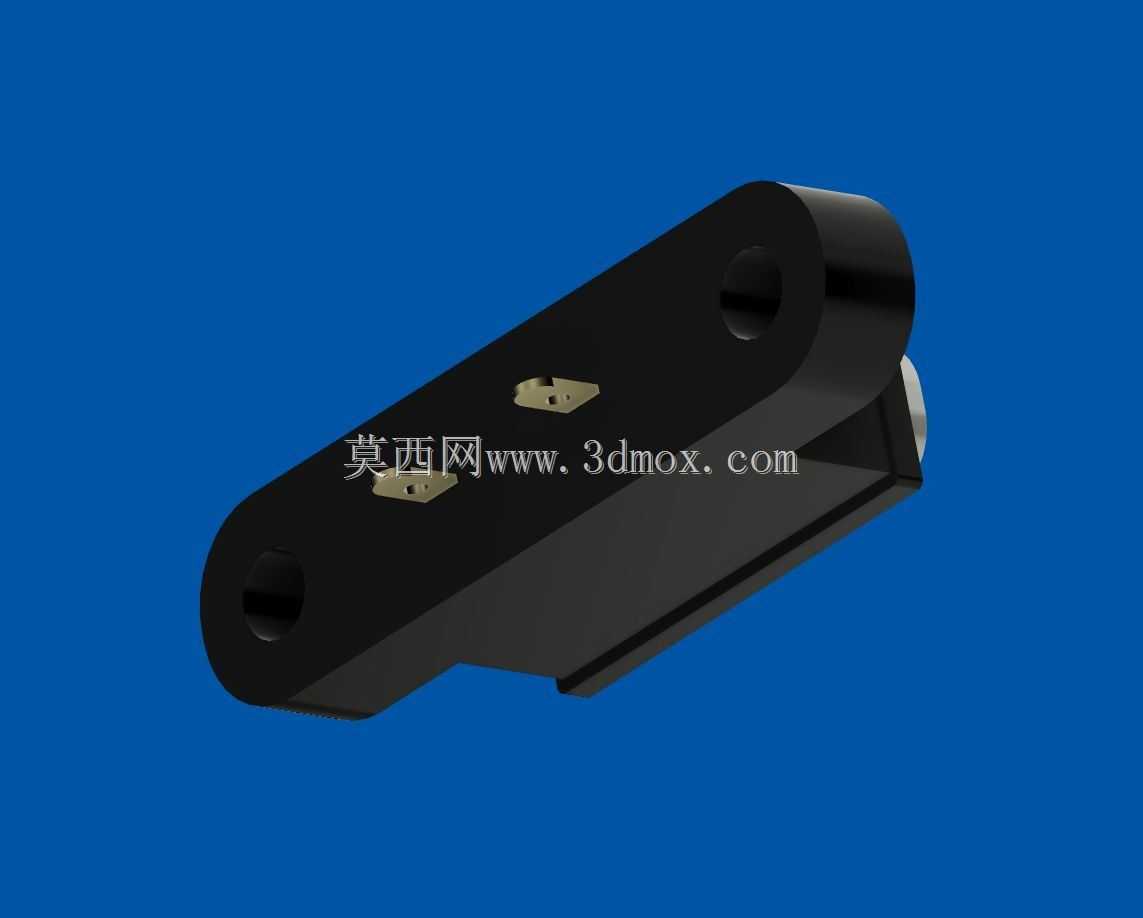

　　在各类桌面测试工装、小型嵌入式设备、外置供电扩展模块的结构开发中，供电接口的选型与安装适配一直是容易被忽略却直接影响整机可靠性的环节。不少结构工程师在选型时只关注接口的电气参数，忽略安装方式与周边结构的干涉风险，最终打样后出现接口突出量不符、安装孔位错位、插拔时接口晃动等问题，反而拖慢项目进度。这款面板安装式Type-C插座的三维结构，正是针对这类外露式安装场景做的全细节还原，能直接嵌入各类设备面板的设计文件中，提前完成干涉检查与安装匹配验证。

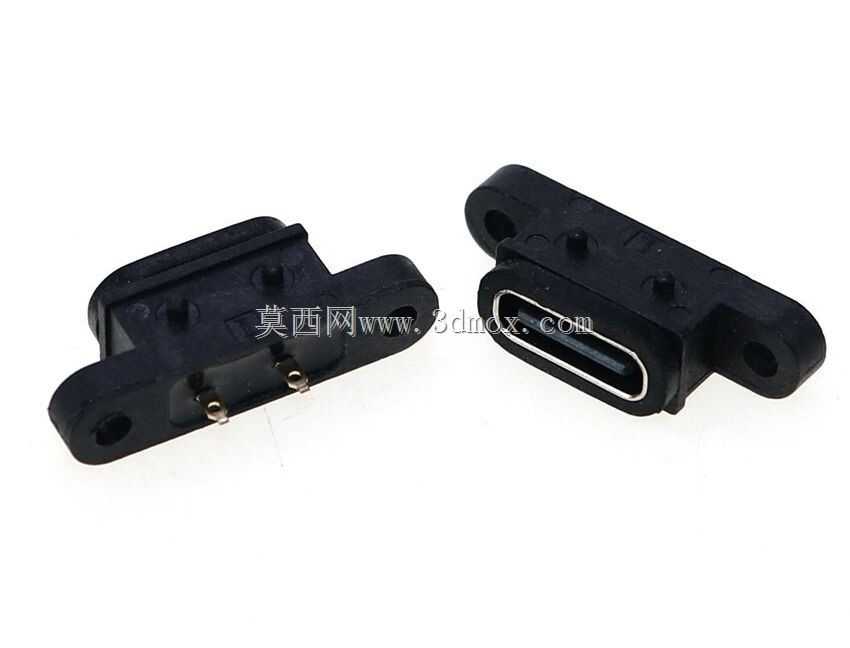

　　从实际使用场景来看，这类带固定耳的Type-C插座多用于需要将接口外露在设备外壳面板上的场景，比如小型桌面电源模块的输出接口、测试治具的供电输入口、手持检测设备的充电接口、工业控制终端的外接供电口。和常规焊装在PCB上的Type-C母座不同，这款插座自带两侧带安装孔的固定法兰，不需要完全依赖PCB的焊盘强度承受插拔力，长期反复插拔也不会出现焊盘脱落、接口歪斜的问题，尤其适合使用频率高、插拔操作无规范约束的公开场景设备。

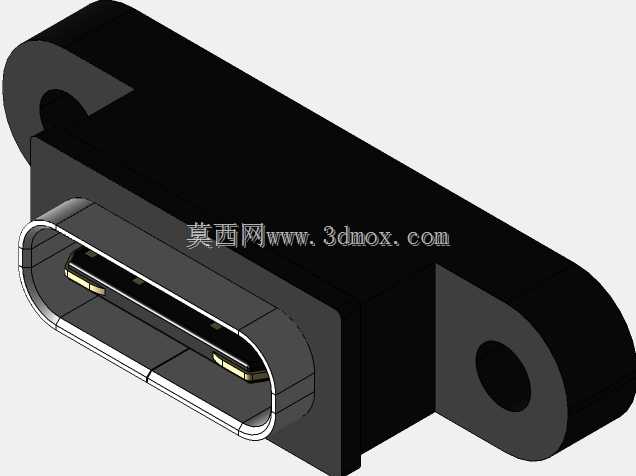

　　功能特性层面，这款插座仅保留电源引脚的连通设计，不承担高速数据传输功能，核心作用是作为直流供电的输入输出接口，能适配常规Type-C接口的5V供电场景，也可根据引脚承载能力适配更高功率的PD供电需求。接口内部的胶芯结构做了精准还原，包括金属外壳的屏蔽层、引脚的排布位置、接口内部的防呆限位结构，都和实际量产零件的尺寸一致，导入装配后可以直接模拟插头插入的全过程，检查接口深度方向与内部PCB、结构筋位的间隙是否足够，避免出现插头插不到位、或者插入后顶到内部元件的问题。

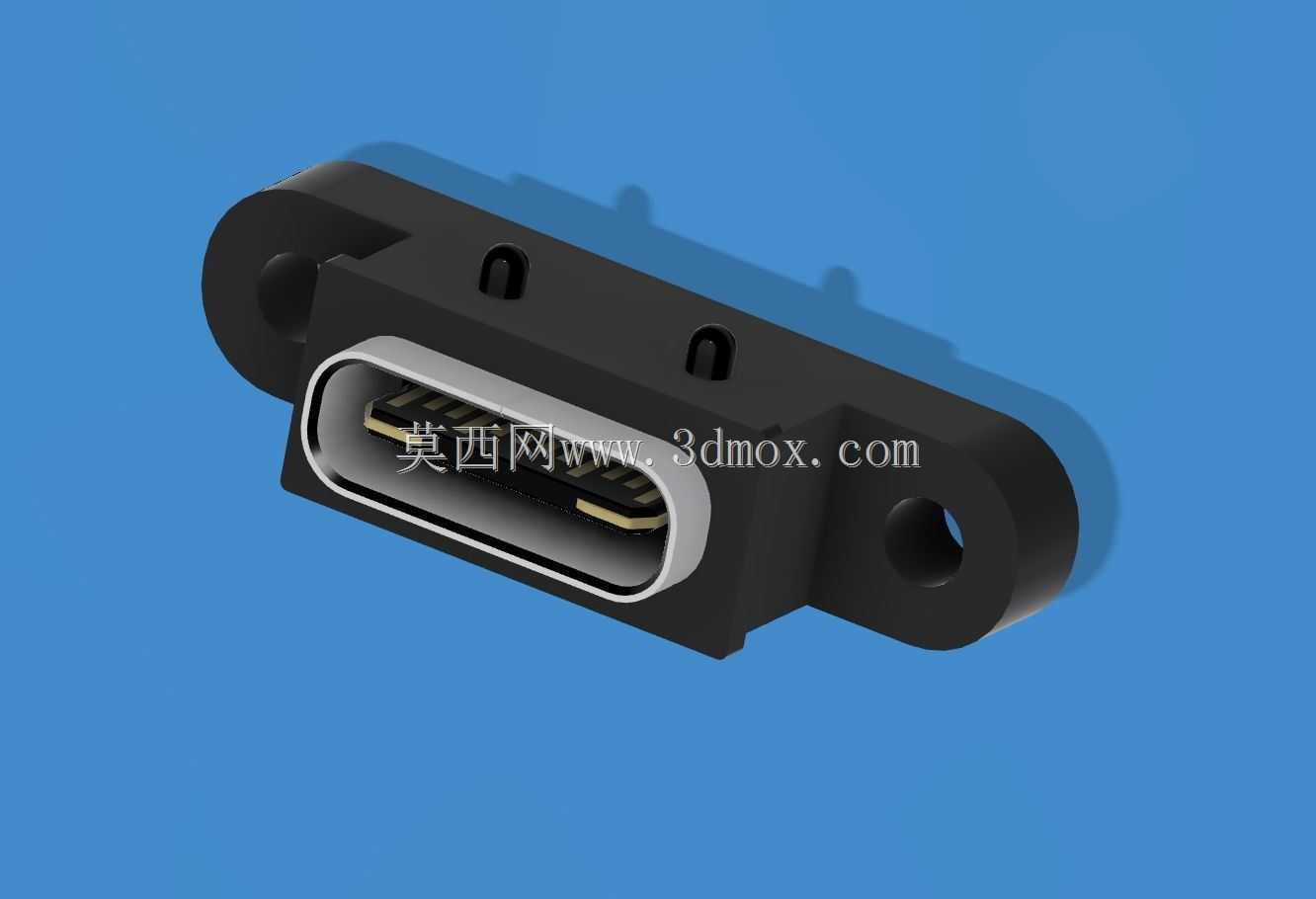

　　设计思路上，这款结构完全围绕面板安装的可靠性做优化：两侧的固定耳做了加厚处理，安装孔位适配常用的M2自攻螺丝或者铜柱固定，法兰面和面板贴合的位置预留了0.1mm的间隙余量，方便粘贴密封泡棉实现面板位置的防尘防水；接口主体的黑色绝缘外壳做了圆角过渡，避免安装时锐角刮伤线材或者操作人员；接口的金属外壳边缘做了包边处理，不会出现锐边割手的问题，也能提升插拔时的结构强度。

　　外形尺寸与安装边界方面，这款插座的整体宽度包含两侧固定耳控制在20mm以内，法兰面厚度2mm，接口突出面板的长度为6.5mm，刚好和常规Type-C公头的插入深度匹配，不会出现突出过多容易磕碰、或者突出过短插头无法完全插入的问题。安装孔的中心距为16mm，是小型面板接口的通用孔距，能适配大部分厚度在1mm-3mm的塑料、金属面板，安装时只需要在面板上开出对应尺寸的接口避让槽，在两个孔位位置打沉孔或者通孔即可完成固定。接口尾部的焊盘位置预留了3mm的焊线空间，既可以直接焊接导线引出电源，也可以通过转接板连接到内部PCB，不会因为尾部空间不足导致焊线困难、线材弯折半径不够的问题。

　　在做整机结构校核时，需要特别注意接口中心到周边结构筋位的距离至少保留8mm的空间，给Type-C插头的外壳留出足够的操作空间，避免插拔时手指被周边结构挡住；接口下方的PCB需要和插座尾部保持至少2mm的间隙，避免焊盘位置和PCB出现短路风险；固定法兰的背面和面板之间如果需要做密封处理，泡棉的厚度不要超过0.5mm，否则会导致插座安装后歪斜，插头插入时受力不均。另外，这款插座的金属外壳是连通的，设计时可以根据EMC需求将外壳接地点连接到设备的接地端，提升供电回路的抗干扰能力，适合用在对电磁兼容有一定要求的工业类小型设备上。
