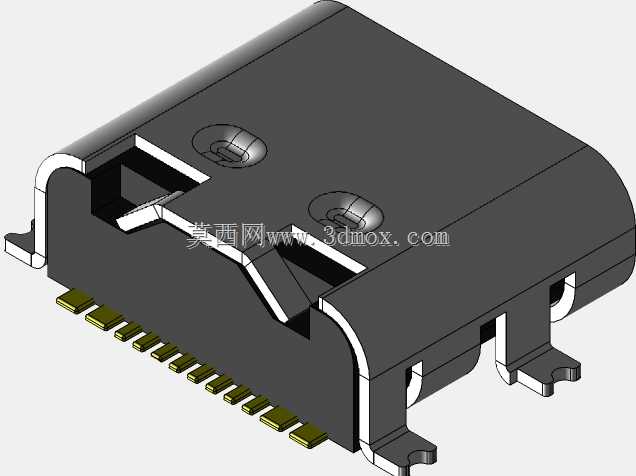

板载贴片式12PinType-C接口结构

　　做消费电子、便携设备板卡设计的工程师，对这类贴片Type-C接口肯定不陌生，这次拆解建模的12Pin SMD规格款，是目前中小功率便携设备里用量极大的板载连接部件，日常接触的充电宝、小型蓝牙外设、便携检测手持终端、低功耗物联网节点板卡上，都能见到同规格接口的身影。不同于直插式固定的大电流Type-C接口，这款SMD贴片版本的设计初衷，就是适配SMT回流焊全自动化产线的生产需求，不需要额外安排人工补焊插脚，整板过回流炉就能完成全部焊接工序，能大幅压缩板卡组装的工序时长，也能避免人工焊接带来的虚焊、引脚对位偏差问题。

　　从结构设计逻辑来看，这款接口采用半包覆式金属屏蔽外壳，外壳两侧延伸出的固定焊脚，在焊接完成后会牢牢贴合在PCB板的对应焊盘上，一方面能抵消日常插拔过程中产生的侧向推力，避免接口受外力拉扯出现焊盘脱落的问题，另一方面金属外壳直接连通板卡的接地层，能有效屏蔽外部电磁信号对接口差分信号传输的干扰，也能减少接口自身信号向外辐射干扰板上其他敏感器件。12个信号引脚采用 staggered 错位排布，引脚间距严格遵循USB-IF标准规范，既包含了USB2.0传输所需的差分信号引脚、电源供电引脚、接地引脚，也预留了配置通道引脚与辅助信号引脚，能满足USB2.0速率下的数据传输与最高15W功率的供电需求，完全覆盖中小功率便携设备的充电与数据交互要求，不需要占用过多板上布线空间。建模过程中需要重点把控的尺寸边界，首先是接口整体的贴装高度，这款接口的本体高度控制在3.2mm以内，完全适配超薄便携设备的壳体内部空间要求，不会出现接口顶壳的装配问题；其次是引脚的伸出长度与焊盘对位尺寸，每个贴片引脚的末端都做了微量的外伸处理，方便SMT产线的视觉检测系统识别引脚位置，也能让焊锡在回流过程中形成良好的浸润爬锡效果，避免虚焊隐患；接口前端的插接腔尺寸公差控制在±0.05mm范围内，既能保证公头插入时的顺滑手感，也不会因为间隙过大导致插接后出现晃动、接触不良的问题。

　　外壳上的两个定位凹点，是和公头内部的弹性卡扣对应的锁止结构，公头插入后卡扣会卡入这两个凹点，提供合适的插拔保持力，正常使用过程中不会因为轻微拉扯就出现连接断开的情况，同时插拔力控制在标准规定的范围内，不会出现插拔过紧损伤公头或者过松容易松脱的问题。从安装适配的角度来说，这款接口的PCB占位尺寸非常紧凑，对应的封装焊盘设计不需要预留过大的安全间距，在布板时可以在接口周围就近布置ESD防护器件与滤波电容，缩短信号与电源的走线长度，进一步提升信号传输的稳定性与供电的纯净度。接口底部做了避空设计，不会和PCB表面的丝印、微小贴片元件产生干涉，对于厚度0.8mm到1.6mm的常规FR4板材都能良好适配，不需要针对板厚做额外的结构调整。

　　在实际选型应用中，这类12Pin贴片Type-C接口因为不需要额外的固定插脚穿透PCB，板卡背面不需要预留插脚的焊接空间，非常适合正反两面都布置元件的高密度板卡设计，能有效提升板卡的空间利用率，这也是它在高密度便携设备中被广泛采用的核心原因。建模时还原的外壳折弯处圆角、引脚的镀金层厚度对应的结构细节、插接腔内部的绝缘胶芯定位结构，都是实际开模生产中需要重点管控的尺寸点，任何一个尺寸出现超差，都会直接导致接口无法正常使用，或者焊接后出现可靠性问题。比如绝缘胶芯的引脚定位槽如果出现偏移，就会导致公头插入后引脚接触对位不准，出现充电断连、数据传输失败的问题；外壳的固定焊脚如果共面度超差，过回流焊时就会出现虚焊、假焊，后续使用中稍微受力就会出现接口脱落的故障。
