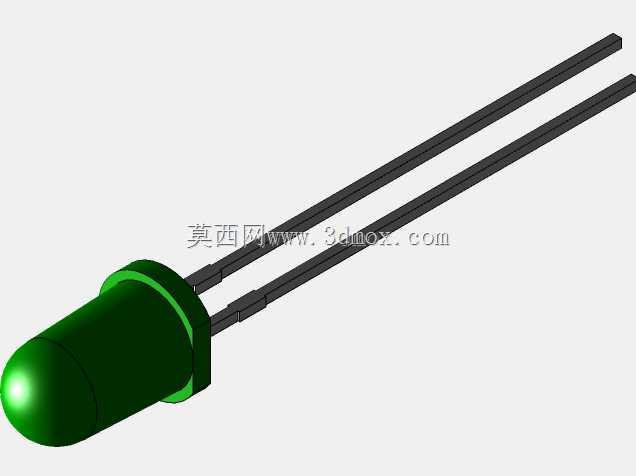

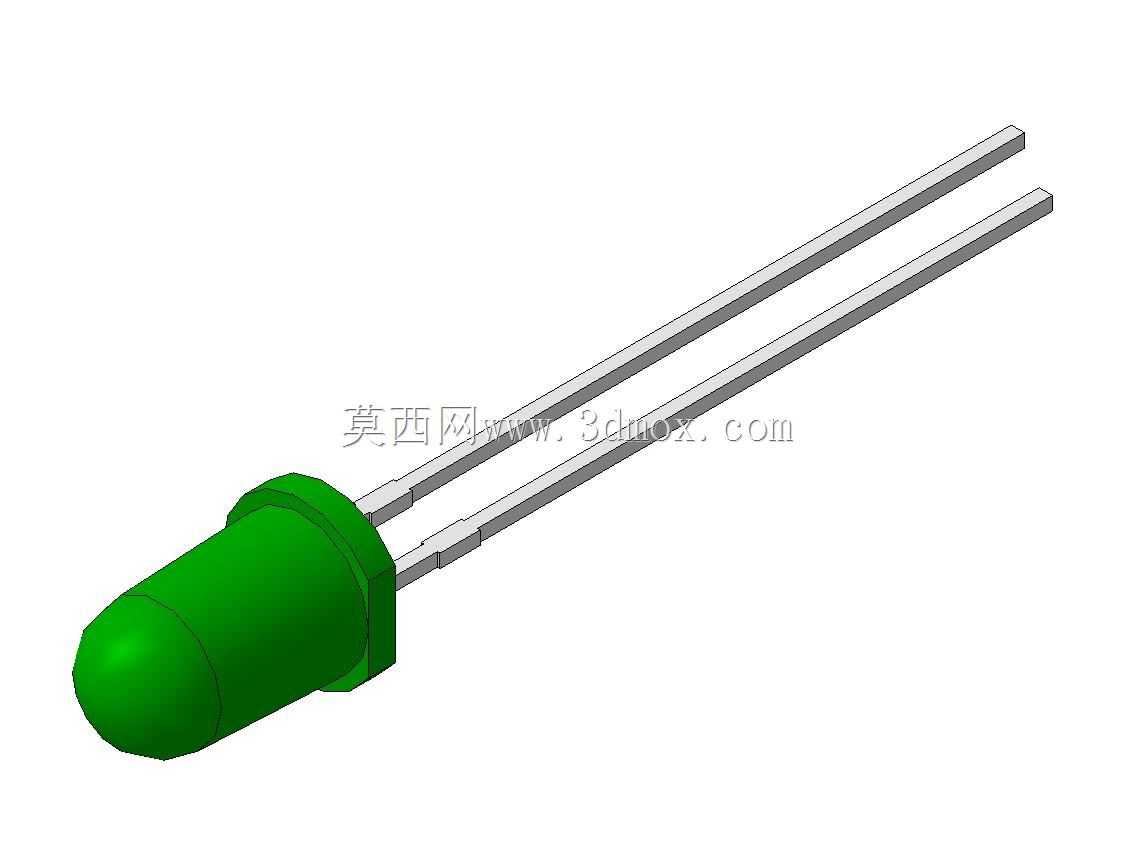

5mm直插式绿发绿色LED发光二极管

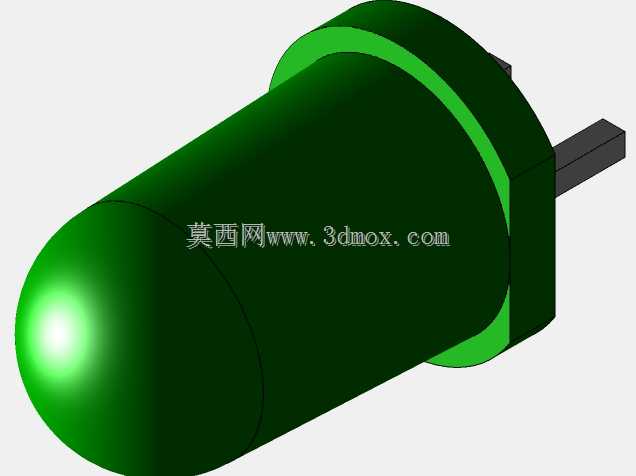

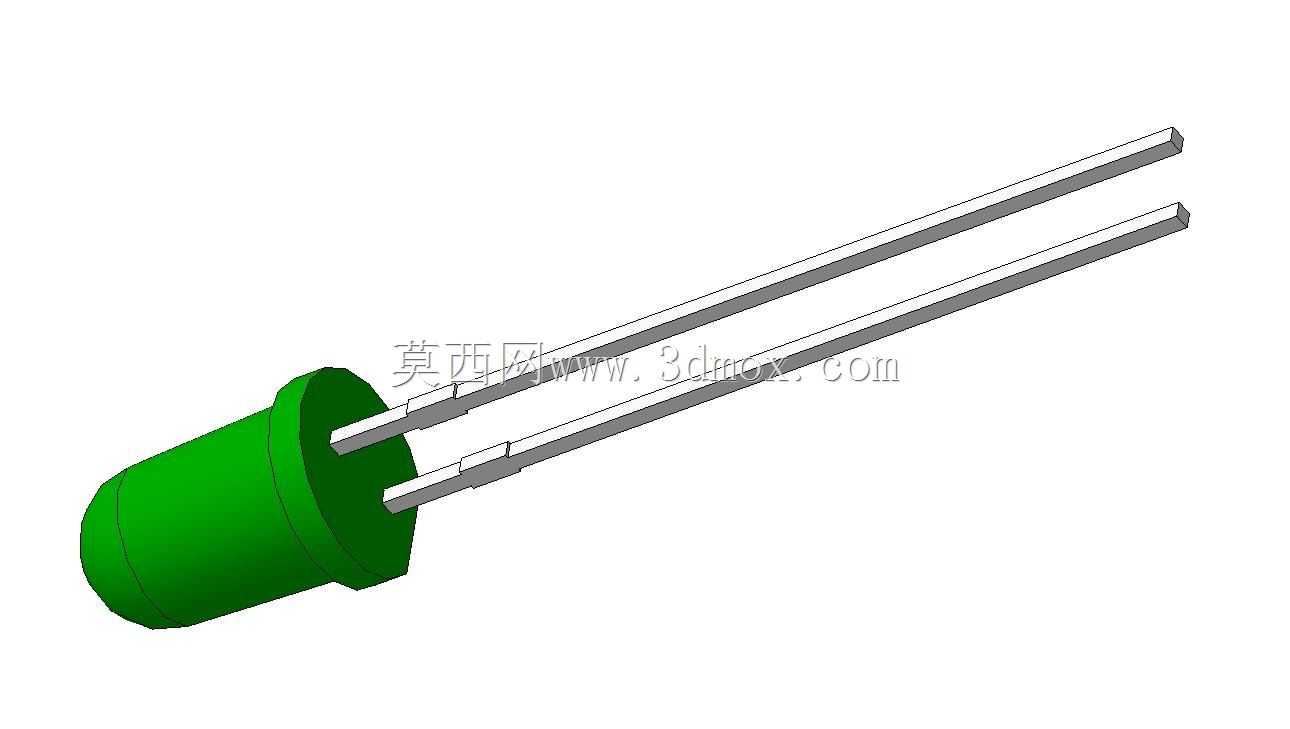

　　做消费电子、工控面板的结构设计时，直插LED是绕不开的基础指示元件，这次建模的5mm规格T-1 3/4封装绿发绿LED，是Kingbright同系列里应用最广的型号之一，覆盖从家电电源指示、工控设备状态灯到玩具信号提示的各类场景。先从实际安装边界说起，这类直插LED的引脚间距是标准2.54mm，刚好适配通用万用板、PCB直插焊盘的孔距，引脚直径0.5mm，建模时特意做了引脚的圆角过渡，避免实际生产中插件时刮伤PCB焊盘镀层；灯头部分的直径严格卡5mm公差，半球形透镜的曲率按照原厂规格做了匹配，保证出光角度符合20度左右的聚光要求，不会出现建模尺寸偏差导致面板开孔装不进去的问题——之前做工控面板时就碰到过LED灯头直径做小0.2mm，装完后和面板开孔之间留缝隙漏光的问题，这次建模特意把灯头的安装定位凸台做了0.1mm的公差余量，凸台直径4.8mm，刚好适配常见的5.1mm面板开孔，插装后凸台能卡在开孔内侧，不用额外打胶固定就能保证灯头不晃动。

　　设计思路上完全还原实物的装配逻辑，引脚部分做了平直段和弯折预留区，从灯头根部伸出的10mm长度是标准直插长度，用户做建模装配时可以根据自己的PCB安装高度直接裁剪引脚长度，不用再额外调整引脚的基准位置；灯头的绿色封装部分做了半透明材质属性，模拟实际环氧封装的透光效果，内部的发光芯片位置按照实物做了居中定位，要是做光学仿真或者渲染出光效果时，能准确还原光线从透镜射出的角度，不会出现光线偏移的问题。

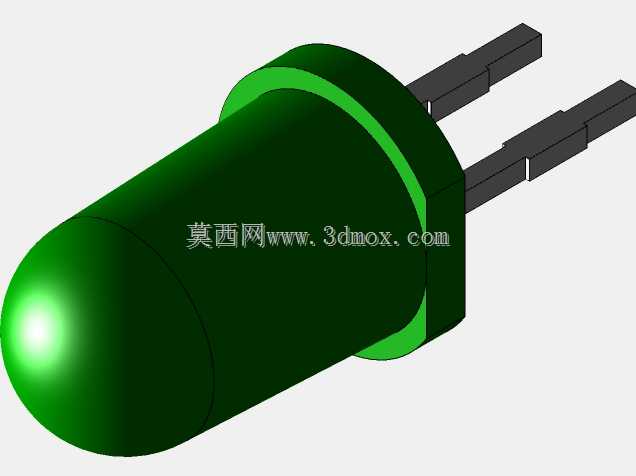

　　实际用途上，这个型号的绿发绿LED常用在设备电源接通指示、运行状态提示、故障预警的绿灯档位，相比红发黄发的型号，绿色光的人眼辨识度在室内光照环境下更高，长时间注视也不容易产生视觉疲劳，适合设备常亮状态的指示场景。建模时特意把灯头根部的法兰凸缘做了准确还原，这个凸缘是插件时的定位基准，波峰焊时能挡住焊锡顺着引脚爬到灯头表面，避免焊锡污染透镜影响出光效果；引脚的材质属性设置为镀锡铜，表面做了哑光金属质感，还原实际元件引脚的可焊性表层特征，没有做过度的光亮渲染，符合工业元件的真实质感。

　　从装配兼容性来说，这个模型可以直接导入各类PCB设计软件的3D预览环境，和电阻、电容、排针等其他直插元件做干涉检查，因为引脚间距严格遵循2.54mm网格标准，不会出现和相邻元件引脚干涉的问题；要是做面板装配，灯头伸出面板的高度可以通过调整PCB和面板之间的安装柱高度来控制，标准安装下灯头伸出面板2mm左右，既不会因为突出太多容易被碰断，也不会因为凹陷在开孔里导致出光范围变小。另外建模时没有做多余的倒角或者装饰特征，所有结构都是按照实物的开模结构来做的，环氧封装的合模线位置做了细微的凸起还原，要是做产品爆炸图或者生产工艺演示，能准确展示元件的注塑合模位置，给结构设计新人做元件建模参考时，也能直观理解直插LED的结构组成，区分透镜、封装本体、引脚、定位凸缘各个部分的功能差异。
