圆形壳体内部安装基座结构三维设计

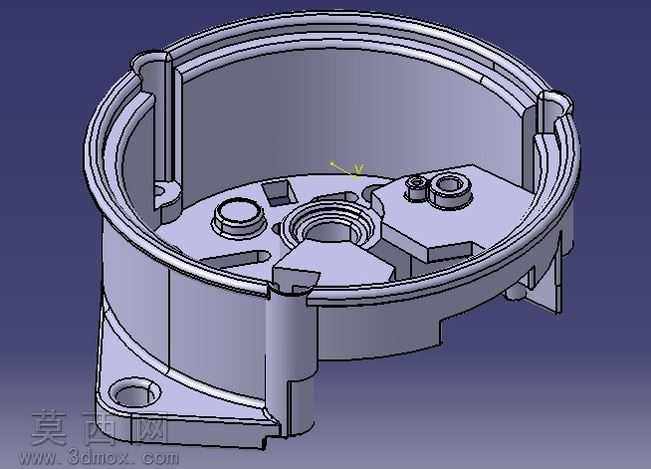

本作品为圆形壳体类机械构件的三维建模设计，整体采用腔体式回转结构作为主体基础，建模过程中首先通过回转特征构建出带侧壁的圆形外轮廓壳体，壳体侧壁设置有轴向定位凸棱与卡扣式安装位，用于实现与外部配套构件的快速卡合定位，侧壁底部延伸出带安装孔的固定支耳，支耳处的通孔经过同轴度约束设计，可通过标准紧固件完成构件的整机固定。壳体内部的安装基座采用一体化布局设计，中心位置设置带阶梯孔的主轴安装座，阶梯孔的不同直径段分别适配轴承、轴套与主轴的装配需求，孔壁处预留有密封槽位，可加装密封圈实现腔体内部的防尘密封效果。中心安装座周边分布有多个功能安装位，包括带螺纹孔的凸台、定位销孔以及异形避让槽，不同安装位的高度经过精准的尺寸链计算，既保证各配套零件装配后不会发生运动干涉，也能让内部传动组件的运行行程处于合理区间。建模过程中对所有棱边做了工艺性倒角处理，避免应力集中导致的构件断裂问题，同时对壳体壁厚做了均匀化校验，保证注塑或压铸成型时不会出现缩痕、缺料等工艺缺陷。渲染阶段采用金属质感的工程材质赋予模型，通过半剖视角的展示方式清晰呈现内部结构布局，光源设置采用多方向柔光打光，既突出壳体的曲面轮廓质感，也让内部安装位的细节特征清晰可见。整体设计兼顾了结构强度、装配便利性与成型工艺性，可直接用于小型机电产品的壳体基座开发，为同类腔体类零件的结构设计提供了可参考的建模思路，所有特征均采用参数化建模方式构建，后续可根据实际装配需求快速调整尺寸参数，适配不同规格的产品设计需求。
