机用台虎钳三维结构设计模型

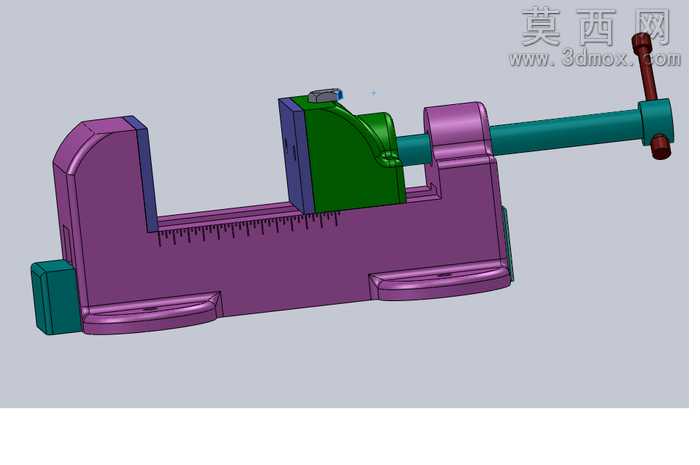

本模型为机用台虎钳的完整三维装配体模型，采用SolidWorks软件进行全参数化建模设计，完整还原了台虎钳的全部组成结构与装配关系。建模过程中严格遵循机械设计规范，对固定钳身、活动钳身、丝杠螺母副、夹紧块、导轨、手柄等所有零部件进行独立建模后完成总装配，各零件间的配合关系完全符合实际机械装配要求，可实现丝杠转动带动活动钳身沿固定钳身导轨做直线往复运动的真实动作模拟。模型在材质渲染上做了区分处理，固定钳身采用紫色哑光金属材质模拟铸铁机体的厚重质感，活动钳身夹紧块采用深绿色材质区分功能部件，丝杠与操作手柄采用深青绿色金属材质表现传动杆件的金属特性，不同部件的色彩区分能够让使用者快速识别各功能结构，清晰理解台虎钳的工作原理。结构设计上，固定钳身底部设置有安装固定座，可通过螺栓将虎钳固定在机床工作台面，钳身正面刻有长度刻度线，可辅助判断工件的夹紧位置与夹持深度；丝杠末端配备T型转动手柄，可通过杠杆原理放大操作力矩，实现对工件的可靠夹紧，活动钳身与固定钳身的夹持面均设计有防滑齿结构，能够增大夹持摩擦力，避免加工过程中工件发生滑移。整个模型的设计思路围绕实用型机床附件的功能需求展开，在保证结构完整可动的前提下，对非关键细节做了合理简化，既保留了台虎钳的全部核心传动与夹持结构，又避免了冗余特征影响模型的运行流畅度，可作为机械原理教学演示、工装夹具设计参考、虚拟装配实训的数字化素材使用，能够帮助学习者快速理解螺旋传动机构在夹紧工装中的实际应用方式，掌握通用机床附件的典型结构设计逻辑。
