车用螺旋弹簧式液压减震器三维设计

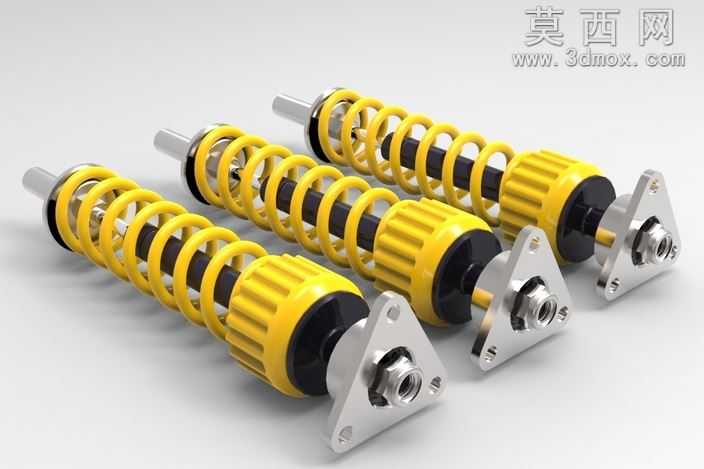

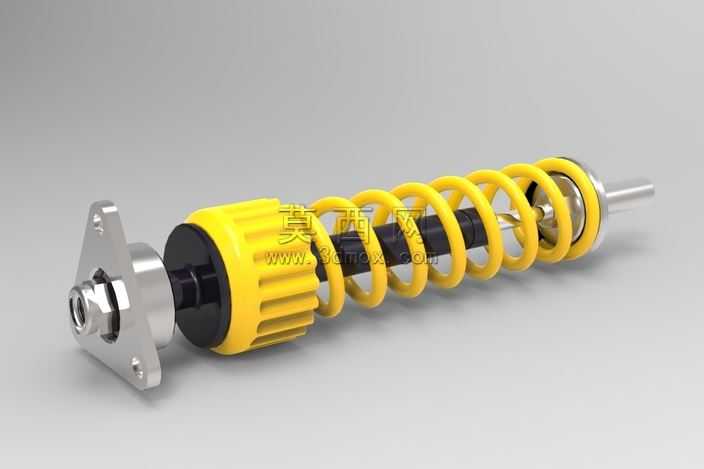

本款减震器三维模型采用主流三维机械设计软件完成全参数化建模，整体建模过程严格遵循机械零部件设计规范，从核心功能结构到外观细节均做了完整还原。模型整体由螺旋减震弹簧、阻尼缸体、端部安装法兰、调节旋钮组件四个核心部分构成，建模阶段首先通过旋转凸台命令完成阻尼缸体的主体轮廓构建，针对缸体外壁的防滑齿结构，采用圆周阵列命令完成等距齿形排布，保证齿形间距均匀、结构规整，完全匹配实际产品的加工工艺特征。螺旋弹簧部分通过螺旋线扫描命令生成，精准设置弹簧节距、簧丝直径、中径参数，还原弹簧预压缩状态下的形态，弹簧与阻尼缸体的配合间隙经过严格校验，不存在结构干涉问题，符合实际装配要求。端部三角安装法兰采用拉伸凸台结合孔特征命令构建，三个安装孔的位置度、孔径尺寸均按照通用安装标准设定，法兰与阻尼缸体的连接过渡处做了圆角处理，还原真实零件的工艺倒角特征，避免应力集中的结构设计缺陷。材质渲染阶段，针对不同部件匹配对应材质属性：螺旋弹簧赋予亮黄色喷塑金属材质，调整材质粗糙度与反光度参数，还原工程塑料包覆弹簧的哑光质感；阻尼缸体的黑色密封段赋予橡胶材质，调整材质的漫反射参数，呈现橡胶件的柔和哑光效果；金属安装法兰、缸体接头部分赋予抛光不锈钢材质，添加细微的金属划痕纹理贴图，提升模型的真实感；端部调节旋钮部分赋予硬质工程塑料材质，匹配防滑齿的凹凸纹理，还原旋钮的操作触感特征。设计思路上，该模型以车辆悬挂系统用液压减震器为原型，完整复刻了减震器的阻尼缓冲结构，建模过程中对所有配合面做了公差匹配设定，既保证模型外观的写实度，也具备结构设计参考价值，可用于机械原理演示、产品结构验证、相关设备的装配模拟使用。渲染阶段采用三点布光方案，主光源从斜上方45度投射，勾勒减震器的整体轮廓，辅光源补充暗部细节，避免金属部件出现死黑区域，背景采用浅灰色渐变背景，突出减震器本身的结构与色彩特征，最终渲染效果清晰展现各部件的形态与材质差异，完整呈现产品的设计细节。
