三角框体蜂巢结构养蜂蜂箱设计

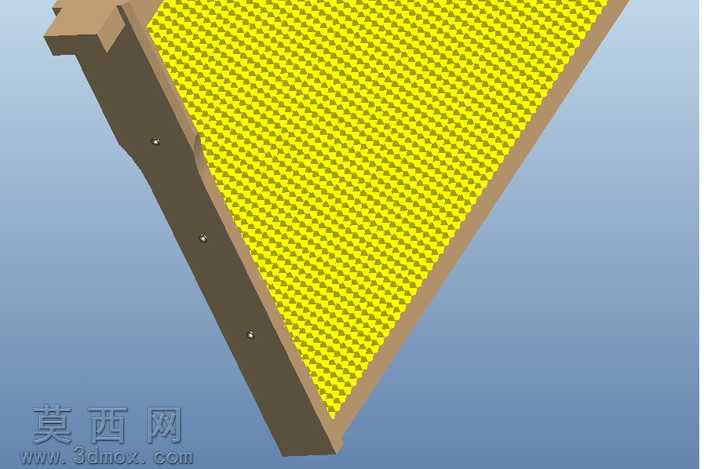

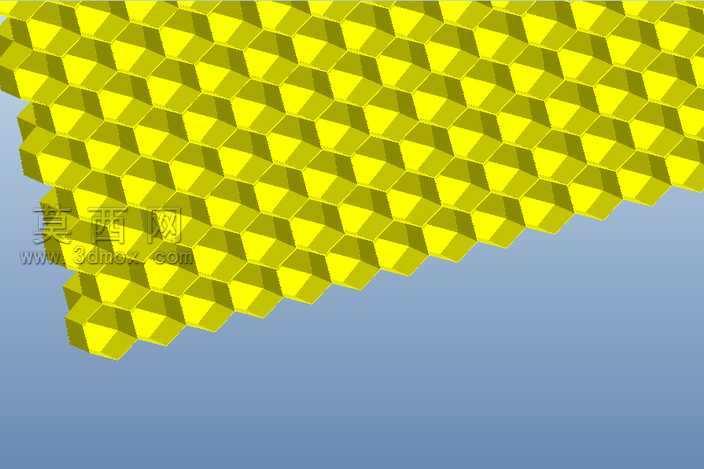

本作品采用Pro/Engineer Wildfire完成全参数化三维建模，整体采用非对称三角楔形外框结构，区别于传统方形蜂箱的规整形态，建模过程中首先通过基准平面搭建三角轮廓的定位骨架，以多段连续拉伸特征构建外框的侧边支撑梁，侧边梁上均匀排布的固定孔位采用阵列特征完成，保证孔位间距的一致性与装配精度。蜂巢巢脾部分是建模的核心难点，为还原真实蜂巢的正六边形密铺结构，首先绘制单个正六边形草绘，通过方向约束的填充阵列完成整面巢脾的网格构建，阵列过程中严格控制六边形单元的边长与壁厚，保证巢室尺寸符合蜜蜂筑巢的生物学参数，巢脾整体贴合三角框的斜边轮廓，通过修剪特征完成边缘与外框的适配，避免出现结构干涉。材质渲染阶段，外框侧边支撑结构赋予深棕色哑光木质材质，调整材质的粗糙度与纹理凹凸参数，模拟实木蜂箱的质感，框体边缘的包边结构赋予浅棕色硬质塑料材质，与木质侧边形成材质区分，巢脾部分赋予高饱和度明黄色半透明蜂蜡材质，添加轻微的次表面散射效果，还原真实蜂蜡温润的透光质感，固定螺丝赋予金属镀铬材质，突出金属件的反光特性。结构设计上，三角楔形的框体结构可实现巢脾的倾斜放置，更贴合蜜蜂自然筑巢的角度偏好，侧边的固定孔位可实现巢框的堆叠装配与位置调节，外框顶部的凸台结构可实现蜂箱的提拿与叠放限位，整体结构无冗余特征，所有装配位置均预留合理公差，可直接导出工程图用于实物加工制作。建模过程中对巢脾的六边形单元做了微小的圆角处理，避免尖锐棱角导致的3D打印或开模加工难点，外框的边角位置均做了倒钝处理，提升使用过程中的安全性。
