多规格PCB接线端子结构设计

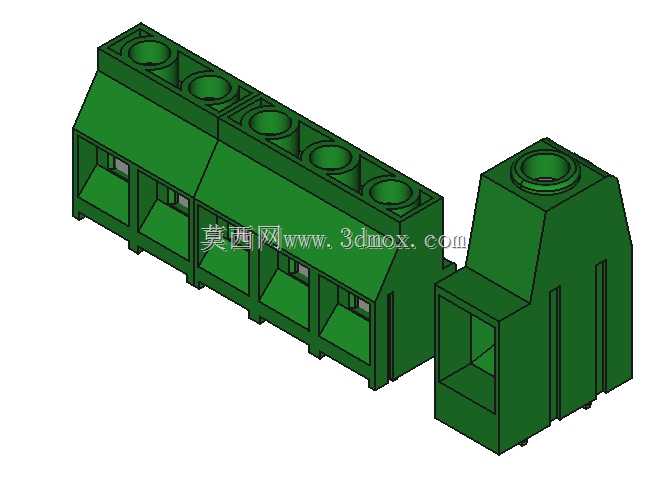

　　在低压电源类PCB板的布线设计中，接线端子是板上载流回路与外部线束对接的核心过渡部件，这类部件的设计合理性直接影响整套电源设备的接线可靠性、载流稳定性与后期维护效率。本次呈现的两款PCB终端块，分别对应多回路集中接线与单回路大载流接线的两类典型应用场景，适配电源变压器次级输出端的板载接线需求，可直接焊接在PCB板的对应焊盘位置，替代传统飞线焊接的接线方式，大幅降低生产环节的接线工时，同时避免虚焊、脱焊带来的回路故障风险。

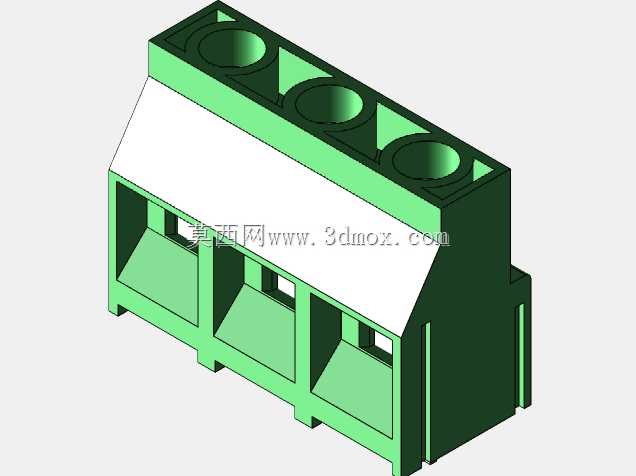

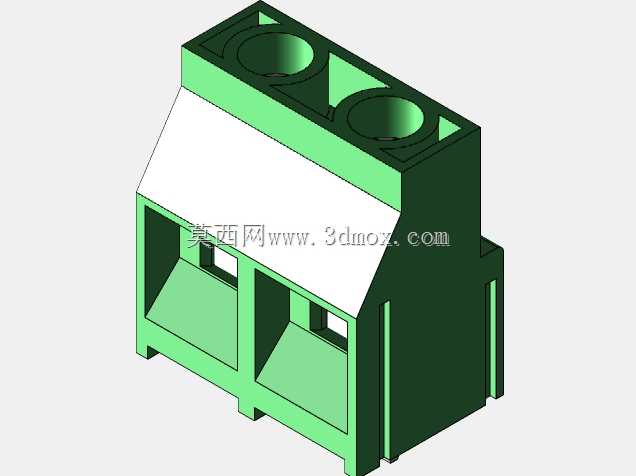

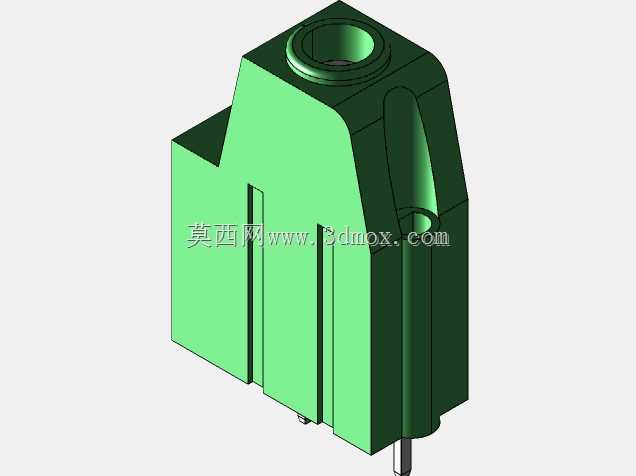

　　从实际应用场景来看，多回路款终端块多用于小功率多组输出的电源变压器配套PCB，常见于工控辅助电源、小型开关电源的输出侧，可同时对接6路独立输出回路，每一路的接线腔独立分隔，避免不同回路的线束误碰造成短路；单回路大规格款则多用于单组大电流输出的电源回路，比如工业控制板的主电源输入侧、大功率变压器的次级输出端，腔体内部预留了足够的载流件安装空间，可适配更粗线径的导线压接。

　　两款端子的外形设计均采用了阶梯式斜顶面结构，这种结构并非单纯的外观设计，而是充分考虑了生产环节的焊锡操作与后期运维的接线操作空间：斜顶面的接线口朝向操作人员一侧，无需倾斜PCB板即可完成导线的插入与螺丝锁紧操作，同时阶梯式的结构让相邻接线位的操作空间互不干扰，即使是密集排布的接线位，使用普通螺丝刀也能顺利完成锁紧操作，不会出现螺丝刀磕碰相邻端子的情况。安装边界方面，两款端子的底部引脚间距均严格匹配标准PCB网格尺寸，引脚直径与焊盘孔径的配合公差控制在0.15mm以内，既可以满足波峰焊的工艺要求，不会出现插装困难或者焊盘漏锡的问题，同时底部与PCB板面预留了0.8mm的间隙，避免焊接时助焊剂残留堆积在端子底部造成绝缘隐患。

　　设计思路上，两款端子的外壳均采用了统一的绿色绝缘材质，材质选型上优先考虑了耐温性能与绝缘性能，可满足波峰焊260℃峰值温度下不变形、不析出有害物质的要求，同时长期工作温度可覆盖-40℃到120℃的工业环境使用需求，不会因为设备长期工作发热出现外壳脆化、绝缘性能下降的问题。每一个接线腔内部都设计了独立的压线弹片与锁紧螺丝定位槽，螺丝锁紧过程中弹片会均匀压接在导线线芯上，避免单点压接造成的线芯损伤，同时弹片的压接面设计了防滑齿纹，即使设备存在一定的振动工况，导线也不会出现松脱的情况。多回路款的相邻接线腔之间设计了加强筋结构，既提升了外壳的整体结构强度，避免插装过程中外壳开裂，同时也增加了相邻回路之间的爬电距离，满足低压电器的安全绝缘要求，即使在潮湿的工控环境下使用，也不会出现相邻回路之间的漏电、拉弧问题。

　　从安装适配性来看，两款端子的侧面都设计了定位凸台，在PCB板上对应位置预留定位孔即可完成端子的插装定位，波峰焊过程中不会出现端子偏移、浮高的问题，焊接完成后引脚的焊接强度可承受50N以上的纵向拉力，满足常规工业设备的抗振动要求。单回路款的端子内部还预留了防错装结构，载流件只能从指定方向装入外壳，不会出现装反导致的接线方向错误问题，同时接线口位置设计了导线导向斜面，导线插入时无需刻意对准即可顺利进入压线腔，提升生产环节的接线效率。

　　在实际选型过程中，这类PCB终端块的载流能力与接线线径直接匹配，多回路款每一路可适配0.5-2.5平方毫米的导线，额定载流可达16A，满足大部分小功率电源回路的接线需求；单回路款可适配4-6平方毫米的导线，额定载流可达40A，可满足主电源回路的大电流接线需求。两款端子的外形尺寸都经过了紧凑化设计，在满足载流与绝缘要求的前提下尽可能缩小占用PCB板的面积，给板上其他元器件留出足够的排布空间，同时端子的高度控制在合理范围内，不会因为端子过高影响电源设备的整体壳体装配。
