JST六线卧式接插件连接器结构设计

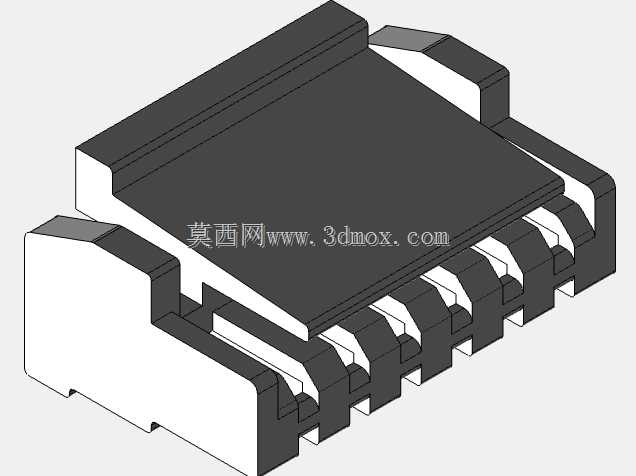

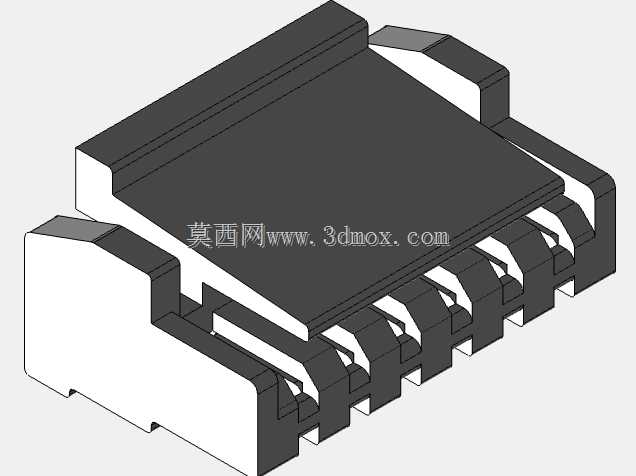

　　在低压信号传输、小功率供电回路的线束对接场景里，这类卧式塑壳接插件的应用覆盖了消费电子内部布线、工业控制板卡外接、小型机电设备内部走线等多个领域，核心作用是实现多路线缆与PCB板端的可靠物理连接与电气导通，避免散线焊接带来的虚焊、脱焊、线序错乱问题，同时提升装配环节的作业效率，降低后期维护的线束拆解难度。从结构功能来看，该款接插件为6Pin卧式布局，塑壳主体采用耐高温绝缘工程塑料注塑成型，壳体两侧设置有带卡扣的安装固定翼，装配时可直接卡入PCB板对应开设的定位卡槽内，无需额外螺丝固定即可实现壳体在板端的预定位，防止波峰焊或手工焊接过程中壳体移位导致的针脚偏斜。

　　壳体内部对应每一个Pin位都设置了独立的端子限位腔，端子插入后可通过腔体内的倒刺结构与塑壳形成卡紧配合，避免端子受线束拉扯出现退针问题，同时相邻Pin位之间的绝缘隔筋可满足低压场景下的电气间隙要求，减少相邻线芯之间的信号串扰。设计过程中需要重点考量几个核心边界：首先是安装定位尺寸，壳体两侧固定翼的间距、翼片厚度要匹配PCB板上预留的卡孔公差，通常卡孔尺寸会预留0.1-0.15mm的装配间隙，兼顾插装顺畅度与固定后的晃动量控制；其次是端子插入口的导向结构，每个腔体入口处都做了15度左右的倒角导向，方便产线作业时端子快速对位插入，减少插装过程中端子插歪、塑壳被顶裂的不良率；再者是塑壳的爬电距离设计，相邻Pin位之间的隔筋高度要满足常规低压直流场景下的绝缘要求，即使在潮湿凝露的工况下也不会出现相邻引脚短路的问题。

　　从外形尺寸来看，该款接插件整体为扁平卧式结构，高度方向尺寸控制在较低范围，适配设备内部空间紧凑的安装场景，不会因为接插件突出高度过高影响上层壳体或其他元器件的装配；长度方向对应6个Pin位等距排布，Pin间距符合JST GHR系列的标准规范，可与同规格的公端接插件、压接端子实现通用互换，降低供应链的选型备货成本。实际选型应用时，需要注意该款接插件的额定电流、耐压参数匹配对应回路的负载要求，不可超规格使用在大电流供电回路中；焊接过程中要控制烙铁温度与焊接时长，避免高温持续接触塑壳导致壳体变形、卡扣失效；线束压接端子时要保证线芯与端子的压接拉力符合行业标准，防止线束受外力拉扯时线芯从端子处脱落，造成回路断路。

　　这类接插件的三维建模过程中，需要重点还原卡扣的弹性变形空间、端子腔的内部限位结构、Pin针的伸出长度与位置度，确保导出的模型可直接用于PCB板的封装设计、设备内部的装配干涉检查，避免结构设计阶段因为接插件模型尺寸偏差导致后期开模或装配时出现干涉问题。建模时还要注意塑壳的拔模角度设置，通常壳体外壁拔模角度取1-1.5度，内壁腔体的拔模角度取0.5-1度，既方便注塑生产时的脱模，也不会影响端子的插装松紧度；两侧固定卡扣的根部要做圆角过渡处理，减少卡扣反复插拔时的应力集中，提升卡扣的疲劳使用寿命，避免多次插拔后卡扣断裂导致接插件固定失效。
