双极双掷船型摇杆开关KCD1结构设计

　　在低压电控回路的硬件选型与结构适配环节，这类双极双掷结构的摇杆开关是小功率设备电源通断、回路切换场景里的常用元件，日常接触的桌面小型仪器、工控辅助装置、民用小功率电器的电源输入侧，大多会选用这类安装便捷、操作反馈清晰的开关作为人机交互的通断部件。不同于单刀单掷的基础开关，DPDT结构的触点布局可以同时实现两路独立回路的同步通断，或是在两个输出回路之间完成无额外中继的切换，在需要同时切断火线零线的二类电器场景里，这种结构能有效避免单极断开带来的余电风险，也能满足小功率双回路负载的切换需求，比如小型信号源的通道切换、低压测试工装的供电方向调整，都可以通过这类开关直接完成操作，不需要额外加装继电器组来扩展触点容量。

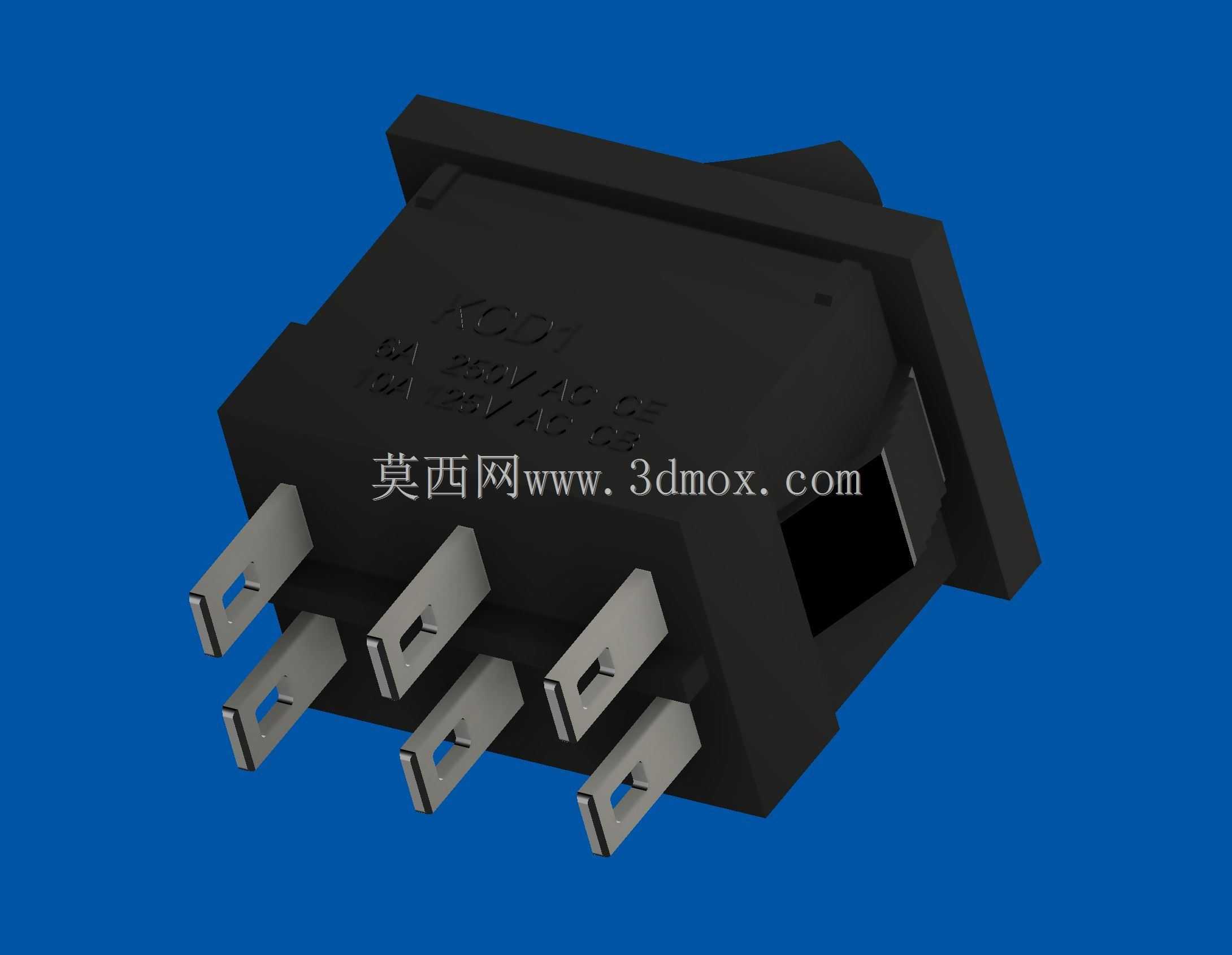

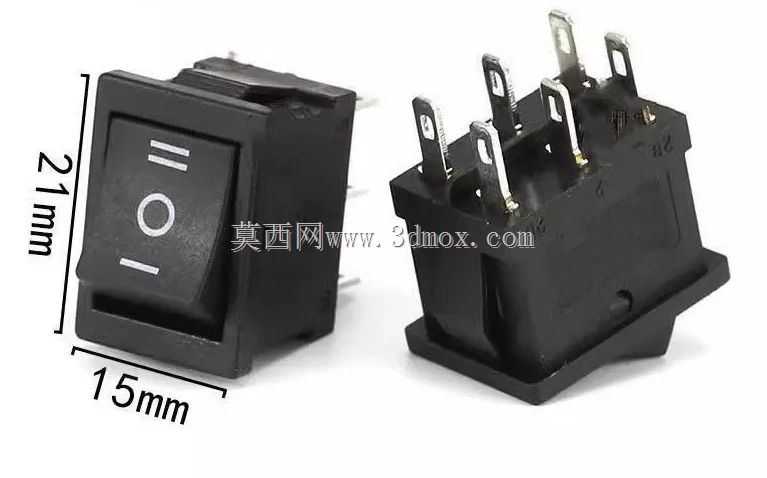

　　从实际安装适配的角度看，这款开关的外部安装边界尺寸控制在15x21mm，属于标准的卡入式安装规格，对应的面板开孔尺寸不需要额外定制，适配市面上常规的KCD1系列船型开关开孔位，结构设计时不需要为这款开关单独调整面板的开孔模具，直接沿用通用开孔参数即可完成装配。开关底部的插脚采用标准直插式布局，引脚间距符合常规低压开关的安规间距要求，焊接或者接插连接时，不需要额外做绝缘隔离处理，引脚的伸出长度刚好适配常规1.2mm厚度的PCB板焊接，或是配套的6.3mm插簧端子压接，不管是板载直焊还是线束接插的装配场景，都能匹配对应的安装工艺。

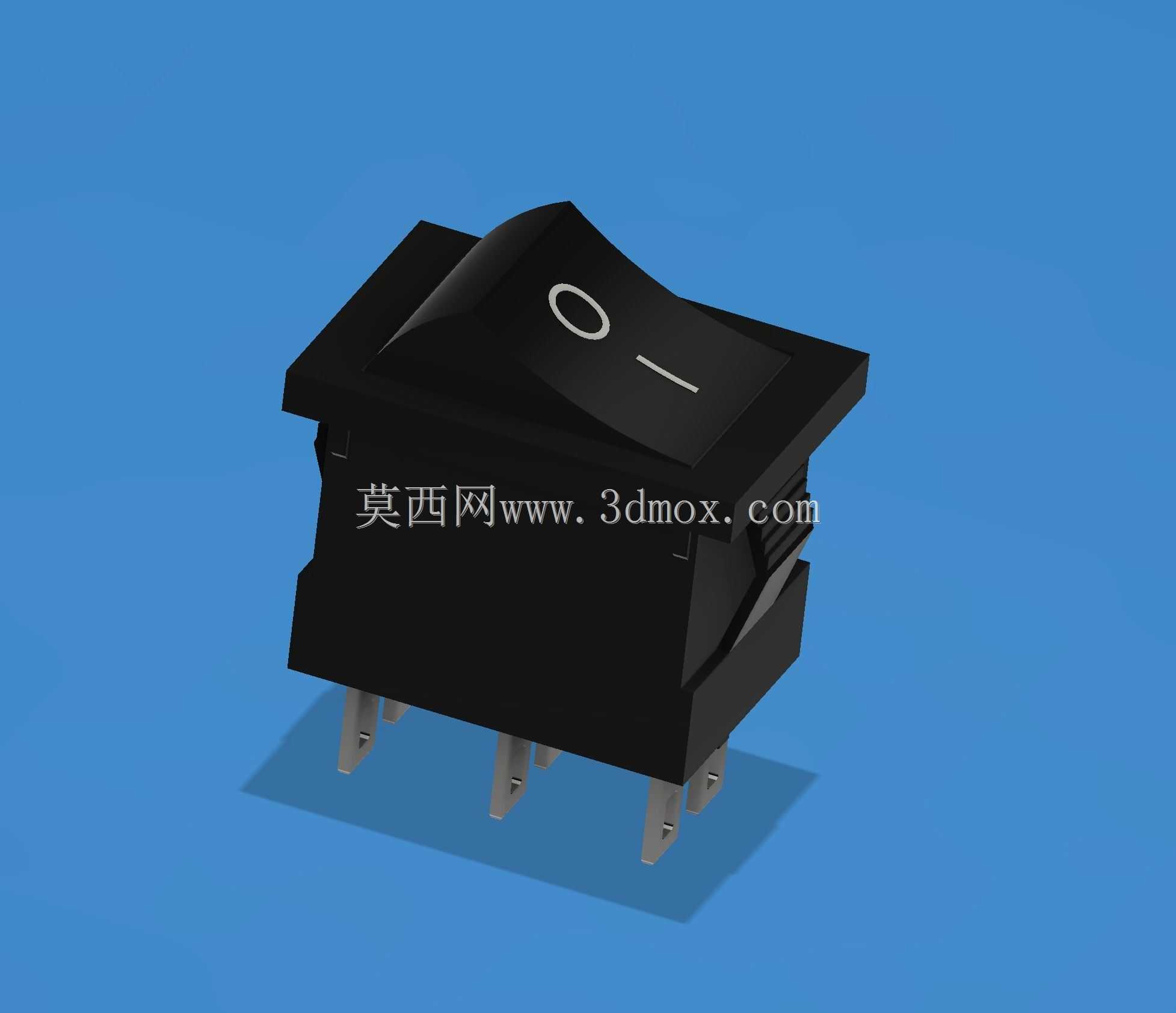

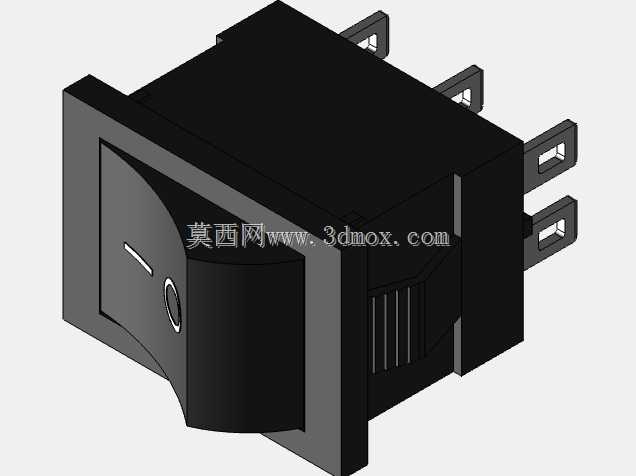

　　设计这款开关的三维模型时，首先要还原的是操作手感对应的结构细节：摇杆的摆动角度、按压的阻尼反馈对应的内部凸台结构，还有外壳卡扣的配合公差——很多新手建模时容易忽略卡扣的过盈量，要么做出来的装配间隙太大开关外壳松垮，要么过盈量超标装配时直接卡断卡扣，实际建模时要把外壳上下盖的卡扣配合面做0.15mm的过盈量，同时预留出卡扣变形的让位空间，才能匹配实际注塑件的装配公差。另外开关表面的通断标识位置要和实际操作的行程对应，拨杆拨到“-”标识位置时内部触点处于闭合状态，拨到“O”标识位置时触点断开，建模时要把拨杆的两个极限摆动位置的干涉检查做全，避免拨杆摆动到极限位置时和外壳边缘发生卡滞。

　　很多结构设计新人在做设备面板布局时，容易忽略开关背后的安装深度，这款开关的本体高度加上引脚伸出长度，需要在面板背后预留至少18mm的净空空间，要是背后离PCB板或者内部结构件太近，要么开关装不到位，要么拨杆摆动时会蹭到内部的线束或者元件，建模时把安装后的空间占位做全，就能提前规避这类装配干涉问题。另外开关的防水圈结构也做了还原，面板和外壳配合的位置有一圈凸台，用来粘贴防水泡棉胶圈，在有少量泼溅风险的设备上使用时，可以通过加装胶圈实现基础的面板侧防泼溅，不需要更换更高防护等级的开关就能满足一般场景的防护需求。

　　触点部分的模型还原也参考了实际元件的载流参数，250V电压下6A的载流能力对应的触点接触面积、铜件厚度都在模型里做了等比例还原，做电气安全间隙校验时，可以直接用这个模型测量不同引脚之间的爬电距离，确认是否符合对应设备的安规要求，不需要再额外查找元件的二维手册参数。对于做小型设备结构设计的工程师来说，这类通用元件的精准三维模型，可以直接调入装配体里做面板布局、干涉检查、线束走向规划，不用自己再花时间测绘实物，能大幅缩短前期方案设计的周期，也能避免因为元件尺寸建模不准导致的后期开模返工问题。
