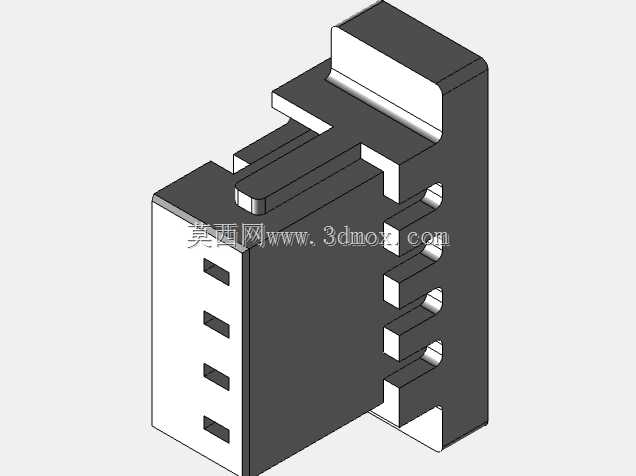

JST-SHR-4V-S线对板连接器结构设计

项目分类:通用五金配件 发布时间:2025-02-09 ID:919685
  • JST-SHR-4V-S线对板连接器结构设计

  在消费电子、小型工控板卡、智能家居控制模块的线束互联场景中,这类4Pin间距的卧式贴片连接器是板端信号与电源输入输出的核心衔接部件,日常选型时经常会碰到插针歪扭、锁扣断裂、插装后浮高的问题,这款JST-SHR-4V-S的结构设计刚好针对性解决了这些现场装配的痛点。从实际使用场景来看,这类连接器主要用在板内空间局促的PCB上,比如手持检测设备的内部排线连接、小型传感器模块的信号输出、低压直流供电回路的线束对接,不需要过大的载流能力,但要求插拔顺畅、锁止可靠,避免设备受震动后出现接插松脱导致的信号中断或者供电掉电问题。

  从功能特性上看,这款连接器采用带防呆凸台的壳体设计,侧边的阶梯式锁止结构能和配套的胶壳形成卡扣配合,插合到位后会有清晰的触感反馈,不需要额外目视检查就能确认接插到位;壳体一侧的四个方形开孔是插针的容纳位,对应4路连接通道,既能走低压直流电源,也能传输I2C、SPI这类低速板间信号,相邻针位之间的隔筋设计足够厚实,能避免焊接时连锡,也能防止使用过程中针脚偏移造成的相邻回路短路。

  设计思路上完全贴合SMT回流焊的工艺要求,壳体底部的平整贴装面能和PCB焊盘完全贴合,不会出现一侧翘曲导致的虚焊问题;侧边的定位柱能在SMT贴装时卡入PCB的定位孔,减少贴装偏移量,过回流焊时高温下壳体的形变控制在工业标准允许范围内,不会出现针脚移位、壳体融化变形的问题。外形尺寸方面,这款连接器的本体宽度刚好适配4Pin 1.0mm间距的标准针位布局,整体高度控制在低矮范围内,不会和板上的其他 tall 元件产生干涉,安装边界上预留了足够的插拔操作空间,侧边的锁扣位置距离壳体边缘有足够余量,手指按压解锁时不会碰到周边的贴片电容、电阻元件,不需要在PCB设计时额外预留过大的避让空间,能有效提升板内空间利用率。

  实际装配过程中,这类连接器的焊盘设计不需要做特殊处理,按照标准的SMT焊盘尺寸绘制即可,焊接后针脚的共面度控制精度足够,不会出现个别针脚虚焊的问题;和配套线束端的胶壳插合时,导向槽的设计能避免反插,哪怕是产线新员工操作也不会出现插反烧坏板卡的问题,长期插拔后的锁止力保持率能满足工业级设备的使用要求,不会因为多次检修插拔就出现锁扣松动、接触不良的问题。在结构细节上,壳体的加强筋设计分布在受力集中的锁扣位置和插针容纳槽周边,既能减少塑胶材料的用量,又能提升整体结构强度,不会出现插接线束时用力过大导致壳体开裂的问题;插针的固定方式采用塑胶包覆嵌装,针脚和塑胶壳体之间的结合力足够,不会出现拔出线束时把插针从壳体里带出来的故障。对于做小型电子设备结构设计的工程师来说,这类连接器的三维模型能直接导入PCB设计软件做干涉检查,提前确认安装位置和周边元件的距离,避免打样后才发现连接器和外壳或者其他元件干涉的问题,也能用来做整机装配的公差堆叠分析,确认接插后的线束弯折半径是否符合要求,不会因为线束弯折应力过大导致连接器焊盘脱落。
