浸入式3.5KW法兰安装电加热元件结构

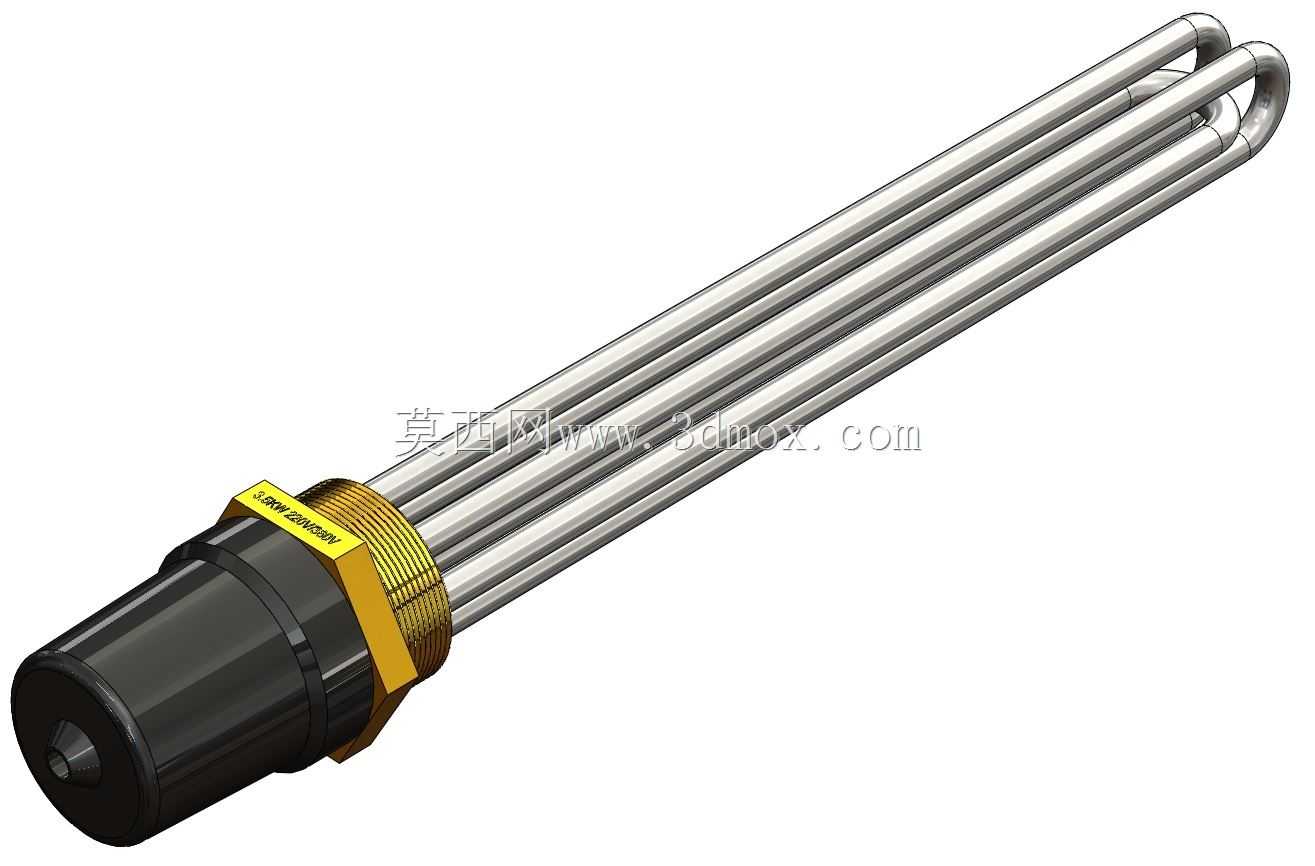

　　这款3.5KW功率等级的浸入式电加热元件，主要面向中小型储液槽、小型水箱、轻载工业油路系统的液体加热场景，在民用商用热水设备、小型工业温控槽、实验类温控设备中都有广泛适配空间。从结构设计来看，元件采用多根U型金属加热管并行排布的结构，这种排布方式能在有限的安装截面内最大化拓展发热面积，让加热管表面的热负荷控制在合理区间，避免局部过热导致的管体结垢、寿命缩短问题，同时并行排布的管体之间预留了足够的流道间隙，液体可以在管间自然对流，减少加热死角，提升整体换热效率。

　　安装端采用带外螺纹的黄铜法兰结构，螺纹段的长度适配常规壁厚的储液罐体安装孔，安装时只需在罐体侧壁或底部开好对应规格的螺纹孔，将加热元件旋入后配合密封垫片即可完成固定，不需要额外制作复杂的安装支架，大幅降低现场安装的加工成本。接线端采用黑色耐高温绝缘护罩，护罩和法兰之间设置了黄色的固定锁紧结构，既可以对内部接线端子形成物理防护，避免液体飞溅、灰尘侵入导致的接线短路问题，也能在设备运行时隔绝接线端的传导热量，降低接线区域的温度，提升接线的安全冗余。

　　从设计思路层面，这款加热元件的结构优先考虑了安装通用性和维护便捷性，螺纹安装的形式可以兼容多数现有储液设备的预留接口，不需要对原有设备进行大规模改造就能直接替换同功率等级的老旧加热元件。加热管的金属外壳采用耐腐导热材质，适配普通清水、常规导热油、弱腐蚀性工业液体的加热需求，管体内部的发热丝采用均匀绕制结构，配合填充的高纯度导热氧化镁粉，让管体表面的温度分布更均匀，避免局部温差异常导致的管体应力变形。

　　在安装边界上，这款加热元件的管体长度适配深度在300-500mm区间的储液腔体，安装时需要保证所有U型发热段完全浸入被加热液体中，严禁干烧，否则会在短时间内造成管体过热烧毁。法兰螺纹的规格为通用管螺纹标准，配套的密封垫片可以根据被加热液体的特性选择丁腈橡胶、氟橡胶或者金属缠绕垫片，满足不同温度、不同腐蚀特性介质的密封需求。接线端的护罩预留了标准的电缆引入接口，可以直接接入常规三芯动力电缆，护罩内部的接线端子采用压接式结构，不需要特殊工具就能完成接线作业，降低现场接线的操作难度。

　　从实际使用的角度，这款加热元件的功率密度经过合理匹配，在加热清水时表面负荷控制在液体加热允许的安全区间内，长期运行不容易在管体表面形成厚重水垢，能有效减少因水垢包裹导致的散热不畅、加热效率下降问题。多U型管的结构也让元件整体的抗振动性能更好，在带轻微搅拌的液体槽内使用时，管体根部不容易因为长期振动出现焊缝开裂、密封失效的问题。法兰和加热管的连接位置采用满焊工艺，焊接位置经过打磨和压力测试，能承受常规储液设备的工作压力，不会出现液体渗漏到接线端的安全隐患。

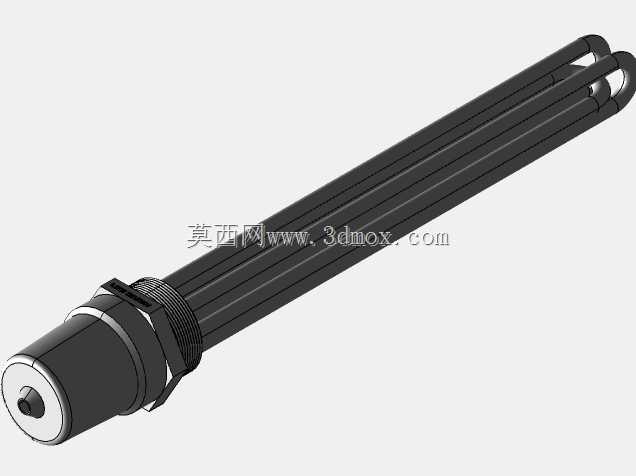

　　在结构建模的细节处理上，这款模型还原了加热管的弯折弧度、螺纹段的牙型细节、护罩的防滑纹理以及锁紧结构的棱角特征，所有配合位置的尺寸都按照实际工业产品的公差要求进行匹配，螺纹段和护罩的同轴度、加热管的平行度都符合实际加工的精度要求，可以直接用于设备装配的干涉检查、安装位置模拟，也能作为加热类设备选型时的结构参考，帮助设计人员快速完成储液设备加热系统的布局设计，减少前期建模的重复工作量。
