桌面级三轴数控雕刻机结构设计方案

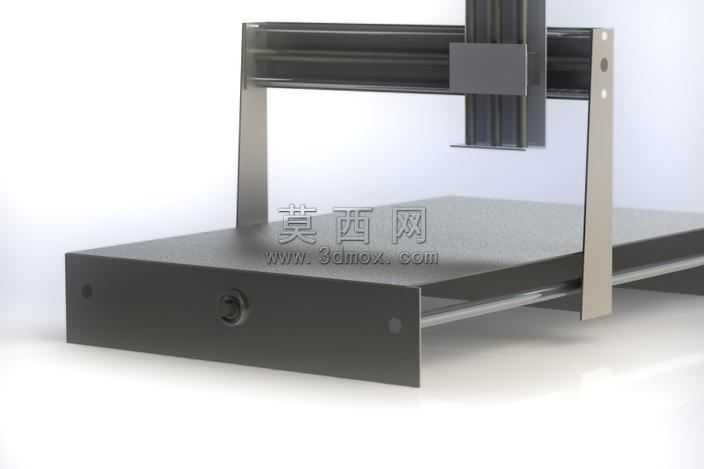

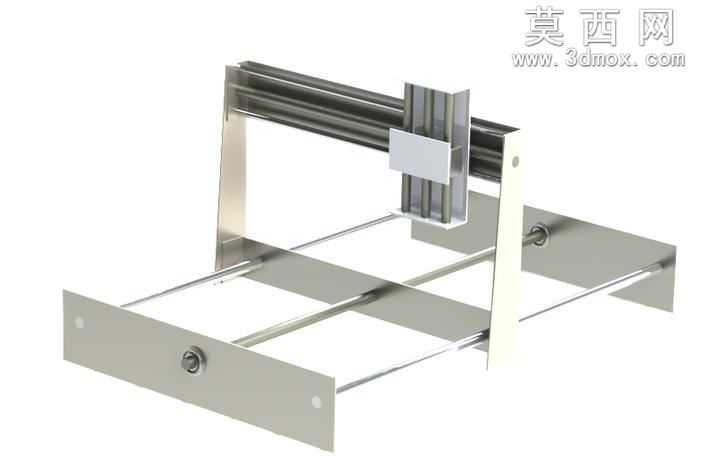

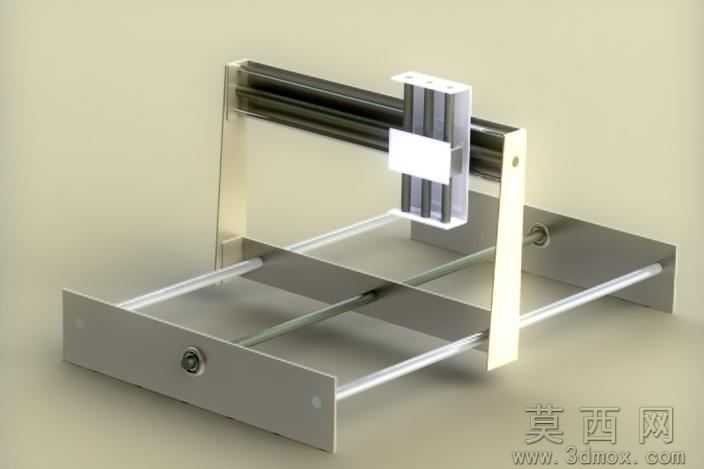

本作品为首次尝试设计制作的桌面级三轴CNC数控雕刻机三维结构方案，整体采用龙门式动梁结构布局，在三维建模过程中优先兼顾小型加工设备的刚性需求与桌面级设备的紧凑性要求，将加工平台、运动轴系、支撑框架的空间占比做了反复优化调整。建模阶段首先完成底部基座的结构设计，基座采用箱式钣金结构设计，预留了驱动元件、控制电路的安装腔体，同时在基座正面设置了操作接口位，基座上表面作为工件装夹的基准平台，平面度公差在建模时做了严格的参数约束，保证后续加工的基准精度。X轴方向采用双圆导轨搭配传动杆的传动方案，两根平行导轨分别安装在基座两侧的立式支撑立柱上，建模时对导轨的安装同轴度、支撑立柱的垂直度做了参数化关联，避免运动过程中出现卡滞问题。Y轴运动模组搭载在X轴的横向滑台上，采用铝型材横梁作为承载主体，兼顾结构强度与轻量化需求，滑台与导轨的配合部位预留了滑块安装位与润滑间隙，保证运动过程的顺畅性。Z轴运动模组垂直安装在Y轴滑台的安装板上，用于搭载加工主轴，建模时对Z轴的行程范围做了合理限定，既满足小型工件的加工深度需求，又避免过长行程带来的结构刚性下降问题。材质渲染阶段，对基座部分采用哑光黑金属材质模拟钣金喷塑的表面效果，导轨、传动杆件采用亮面金属材质还原加工件的金属质感，铝型材横梁采用磨砂银金属材质匹配工业铝型材的表面特征，整体渲染效果还原了设备组装完成后的真实视觉状态。设计过程中充分考虑了自制加工的可行性，所有结构件的连接方式均采用标准紧固件连接，减少非标焊接件的使用，降低个人制作的加工门槛，各运动轴的安装位均预留了调节余量，方便组装过程中对轴系平行度、垂直度进行校准调试，整体结构逻辑清晰，可作为个人自制小型数控雕刻设备的结构参考方案。
