双工位数控板钻加工设备三维结构

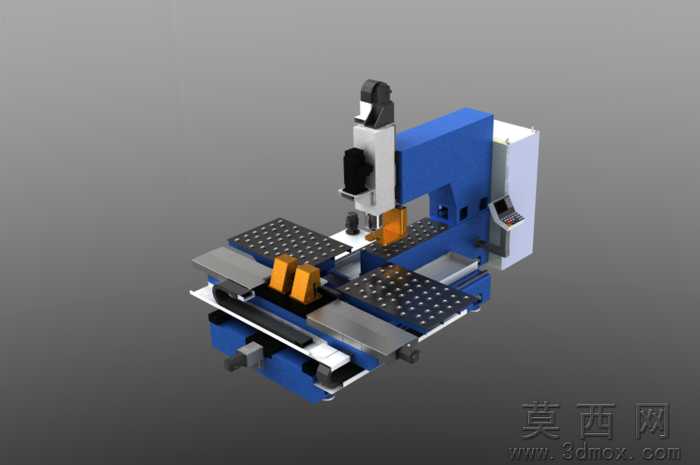

本模型为双工位数控板钻加工设备，整体采用立式龙门式布局结构，在三维建模过程中严格遵循实际板钻设备的尺寸比例与装配逻辑，对设备的各个功能模块进行了精细化的特征还原。建模阶段首先搭建整体承载框架，以蓝色涂装的立式立柱作为主轴系统的承载主体，搭配银灰色的主轴滑座结构，还原主轴沿Z轴方向的进给运动轨迹，主轴端部集成了钻孔加工执行端与橙色的工件定位压块结构，确保钻孔作业时板材的位置稳定性。工作台部分采用双工位独立滑台设计，每个工位均配置带密集定位孔的黑色真空吸附工作台面，可实现板材的快速装夹固定，两个滑台可沿X轴方向独立进给，配合主轴沿Y轴的横向移动，可覆盖双工位的全加工区域，有效缩减工件上下料的辅助等待时间，提升加工效率。设备侧面集成了立式操作控制箱，还原了操作面板与控制按钮的布局细节，底部的床身结构采用加强筋设计，保障设备整体的刚性与运行稳定性。材质渲染阶段，针对不同部件的实际材质属性进行参数调整：床身、立柱等结构件采用哑光金属漆材质，还原机床铸件的厚重质感；工作台面采用磨砂黑色金属材质，凸显定位孔的规整排布特征；主轴滑座、导轨等运动部件采用亮面银灰色金属材质，体现机加工零件的精密质感；定位压块采用醒目的橙色工程塑料材质，清晰区分功能部件的属性；操作面板区域采用深灰色塑料搭配亮色按键的材质组合，还原真实操作界面的视觉效果。结构设计上还原了板钻设备的运动逻辑，清晰呈现各轴的传动连接关系、工位切换的空间布局，完整展现了数控板钻从板材装夹、定位压紧到钻孔加工的全流程结构支撑，可作为板钻设备结构认知、非标加工设备方案设计的三维参考模型，直观呈现双工位板钻的空间布局与功能模块划分。
