双作用拉杆式液压油缸三维结构模型

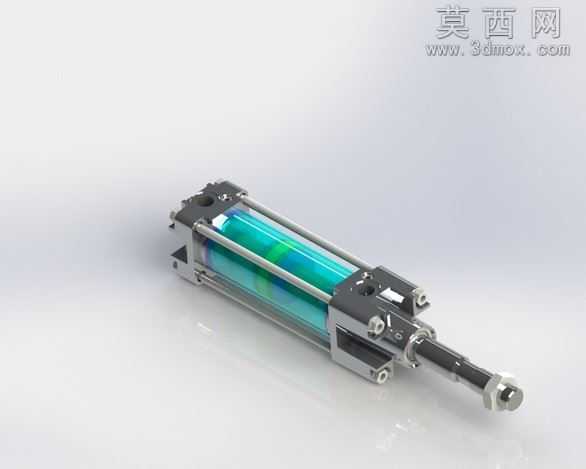

本作品为双作用拉杆式液压油缸的三维建模作品，建模过程严格遵循液压元件的通用设计规范，完整还原了拉杆型液压油缸的全部核心结构。建模阶段首先完成各零部件的参数化草图绘制，基于SolidWorks的特征建模功能依次构建缸筒、前后端盖、活塞杆、活塞、密封组件、紧固拉杆、锁紧螺母、进出油口等独立零件，所有零件的尺寸匹配关系均经过干涉检查验证，确保各部件装配后无尺寸冲突，可完整模拟油缸的伸缩动作逻辑。渲染阶段针对不同零部件赋予了贴合实际工业产品的材质属性：缸筒部分采用半透明钢化玻璃质感材质，可直观展示缸筒内部活塞与活塞杆的装配位置与运动空间；金属结构件如端盖、拉杆、活塞杆、螺母等采用拉丝不锈钢与哑光铸钢材质，还原金属加工后的真实表面质感；密封件部分采用黑色丁腈橡胶材质，区分金属与非金属部件的视觉差异。模型结构完整呈现了双作用油缸的工作原理：前后端盖通过四根周向均匀分布的拉杆与缸筒锁紧固定，活塞将缸筒内部分隔为两个独立的密闭油腔，通过两端进出油口的压力油输入输出，驱动活塞带动活塞杆完成直线往复运动，可实现双向的推力与拉力输出。设计过程中充分考虑了液压油缸的实际装配逻辑，所有密封沟槽的尺寸、活塞杆的导向长度、活塞的宽度、拉杆的预紧结构均参考通用液压油缸的设计标准进行建模，既保证了模型的外观展示效果，也清晰呈现了双作用液压油缸的内部构造与装配关系，可用于液压传动原理演示、机械结构教学、液压系统方案展示等场景，模型的各零件可单独编辑，支持后续的工程图导出、运动仿真添加等拓展操作。
