工业零件冲洗清洗设备结构设计

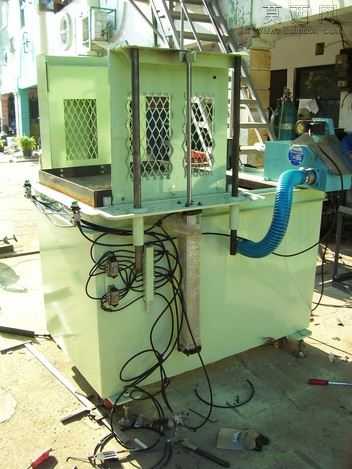

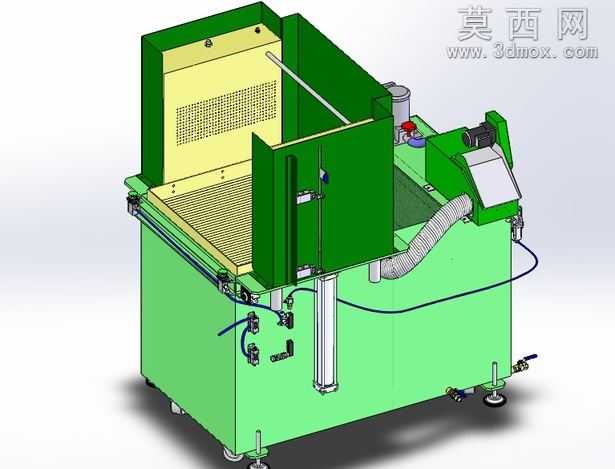

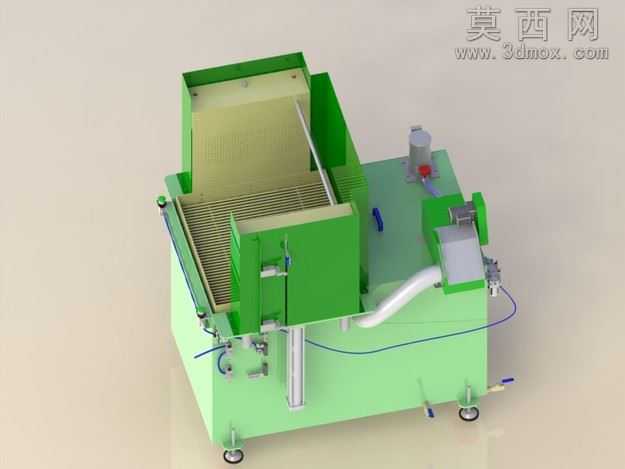

本作品为工业零件冲洗工序专用设备的三维设计成果，采用SolidWorks完成全参数化建模，整体结构围绕工业清洗作业的功能需求展开布局。建模过程中对设备各组成部分进行了严谨的尺寸约束与装配配合校验，从底部储液槽体、侧置开合防护舱门、内部喷淋管路系统到侧边过滤循环单元、气动升降执行组件、底部移动脚轮与调平支撑脚，均按照实际工业设备的加工装配逻辑完成结构搭建，各部件间的干涉检查全部通过，可直接用于后续工程出图与样机试制参考。渲染阶段针对不同部件的材质特性进行了对应材质球的匹配调试：槽体与防护舱门的钣金外壳采用哑光绿色工业喷塑材质，还原真实工业设备的漆面质感；内部承料网板、格栅工作台采用冲孔不锈钢材质，清晰呈现网孔的通透结构与金属磨砂质感；气动管路、循环软管分别匹配硬质金属气管与波纹柔性软管材质，区分不同管路的材质属性差异；循环泵、过滤罐体等外购标准件按照工业通用配件的外观进行材质还原，阀门手柄、操作按钮等操作部件采用醒目的配色区分功能区域，提升渲染图的结构辨识度。设计思路上，该设备针对前序机加工完成后的零件清洗需求，采用舱体开合式结构配合气动升降驱动，方便待清洗零件的上下料操作；内部储液槽用于存储化学清洗溶液，配套的循环过滤单元可将清洗液加压输送至舱内喷淋管路，对放置在格栅工作台上的零件表面进行全方位冲洗，去除零件表面附着的冷却剂、加工切屑与杂质，同时避免未做防锈涂层的零件部位发生锈蚀；侧边的排风软管可将清洗过程中产生的气雾集中排出，改善作业区域环境；底部配置的脚轮与调平脚兼顾设备的移动转运与作业时的稳定固定需求，整体结构紧凑，功能分区明确，充分贴合工业现场小批量零件清洗的实际使用场景，各功能模块的布局充分考虑了操作便利性与维护便捷性，管路走线、阀门位置均预留了足够的操作空间，符合工业设备的人机工程设计要求。
