手动式管材切割断屑工装结构设计

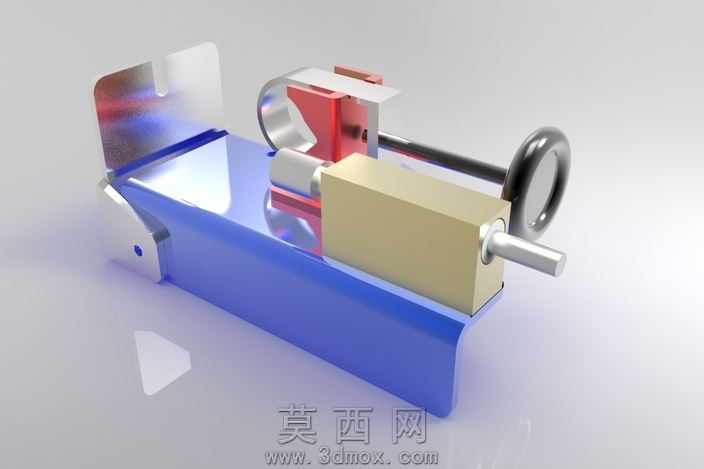

本作品为手动式管材切割配套断屑工装，整体采用三维参数化建模完成，建模过程中对各零部件的装配公差、运动干涉进行了全流程校验，确保各活动部件运动逻辑顺畅无卡滞。模型渲染阶段采用金属材质分层赋色方案，底部基座赋予蓝色阳极氧化铝材质，通过调整粗糙度与反射参数还原硬质金属的哑光磨砂质感，同时保留边缘处的高光反射特性，凸显基座的厚重稳固属性；中部夹紧定位组件采用亮面不锈钢材质，提高环境反射强度，还原金属加工件的光洁表面特征；操作手轮部分采用镀铬金属材质，强化曲面的光影过渡效果，直观呈现手轮的圆弧轮廓与握持结构；进给传动的轴类零件采用银灰色钢材材质，适当降低反射率以区分不同功能的金属部件，让整体装配结构的层次更加清晰。结构设计上，该断屑工装集成了管材定位、夹紧、切削断屑、手动进给的完整功能，基座采用L型折弯式承托结构，为上部所有功能组件提供稳定安装基准，前端设置带圆弧定位槽的固定挡块，可适配不同直径的圆管类工件，避免管材在切削过程中发生径向窜动；中部设置可动式夹紧压块，配合手轮驱动的丝杠进给结构，转动手轮即可带动压块沿导轨方向平移，实现对工件的快速夹紧与松脱，压块与工件接触的端面做了防滑纹理设计，增大接触摩擦力，防止切削过程中工件移位；切削断屑组件紧邻夹紧机构布置，可在管材切割进给过程中对连续产生的切屑进行导向折断，避免长切屑缠绕工件或刀具，提升管材切割作业的安全性与操作流畅度。设计思路围绕小型机加工场景的手动作业需求展开，摒弃复杂的动力驱动结构，全部采用纯机械手动操作模式，无需外接电源或气源，整体结构紧凑小巧，可直接放置于工作台面使用，适配维修车间、小型加工坊的零散管材切割作业场景，建模过程中对所有活动连接部位都做了间隙预留，确保实物装配后操作手感顺滑，同时对易磨损的夹紧接触面做了加厚处理，提升工装的整体使用寿命，渲染输出的效果图完整还原了工装的装配状态与操作逻辑，可直接用于加工前的结构验证与作业演示。
