DN25口径智能数显水表三维设计作品

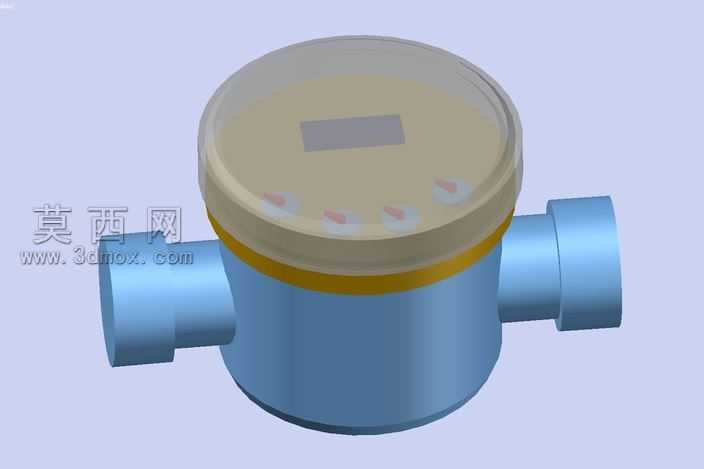

本作品为DN25口径智能数显水表的三维设计模型，建模过程中严格遵循民用供水管道计量仪表的通用尺寸规范，先以基准轴定位管道连接段的同轴度，确保两端外螺纹接口的中心轴线完全重合，避免实际安装时出现管道错位、密封失效的问题。模型主体分为下部计量腔体、中部密封压圈、上部数显表头三个核心结构模块，下部计量腔体采用等径变壁厚设计，两端延伸的连接段做了加厚处理，匹配DN25管径的标准安装尺寸，腔体内部预留了叶轮计量机构的安装空间，腔体与上部表头的衔接处设计了环形凸台结构，用于放置密封胶圈，实现IP68级的防水防护效果。中部的黄色密封压圈采用卡扣式结构设计，建模时精准计算了卡扣的扣合量与拔模角度，既保证压圈可以紧密压合密封胶圈，又能在后期维护时方便拆卸，不会出现卡扣断裂的问题。上部数显表头的透明外罩采用半透明PC材质模拟，渲染时调整了材质的透明度与折射参数，还原真实塑料表罩的通透质感，表罩下方的显示区域做了内凹设计，用于嵌入液晶显示模块，周边的操作按键做了凸起的圆弧造型，符合人体工学按压需求，按键下方预留了电路板的安装空间。整体建模过程中对所有转角处都做了R1-R3的圆角过渡处理，避免注塑生产时出现应力集中的问题，同时让产品外观更圆润流畅，符合民用计量仪表的外观设计审美。渲染阶段采用柔和的漫反射环境光，搭配浅淡的冷色调背景，清晰展现模型的结构层次与材质区分，蓝色的腔体部分采用哑光工程塑料材质，调整了材质的粗糙度参数，还原尼龙加纤材质的细腻磨砂质感，黄色压圈采用亮面ABS材质，与蓝色腔体形成清晰的视觉区分，透明表罩添加了轻微的环境反射效果，让整体渲染效果更贴近真实产品的视觉表现。设计过程中充分考虑了产品的实际生产与装配需求，所有结构的壁厚都控制在2-3mm的合理区间，既保证结构强度，又能控制注塑生产的材料成本，各模块之间的装配间隙预留了0.2mm的公差，确保实际生产时各部件可以顺利装配，不会出现干涉问题。
