3.5英寸ILI9488驱动TFT触控显示模块

　　在嵌入式开发、工业人机交互、小型智能设备的硬件选型环节，显示模块的结构适配性往往是决定项目落地效率的关键因素，这款3.5英寸TFT显示模块采用ILI9488驱动方案，从结构设计到接口布局都充分考虑了嵌入式场景的安装与使用需求。从实际应用场景来看，这类显示模块常被用于小型工业控制终端的参数显示界面、开源硬件开发板的外接交互屏、桌面小型检测设备的数值展示窗口，也可作为便携式测试仪器的人机交互载体，替代传统段码屏实现更丰富的图形化显示效果。模块的核心显示区域采用3.5英寸TFT液晶面板，表面覆盖钢化玻璃保护层，既可以避免日常调试、安装过程中硬物刮花显示区域，也能在一定程度上缓冲外力冲击，降低面板碎裂的风险。触控层集成在玻璃保护层下方，采用电阻式触控方案，支持普通手套、触控笔操作，适配工业场景下操作人员佩戴劳保手套的使用需求，相比电容触控方案在复杂工业环境下的抗干扰能力更强。

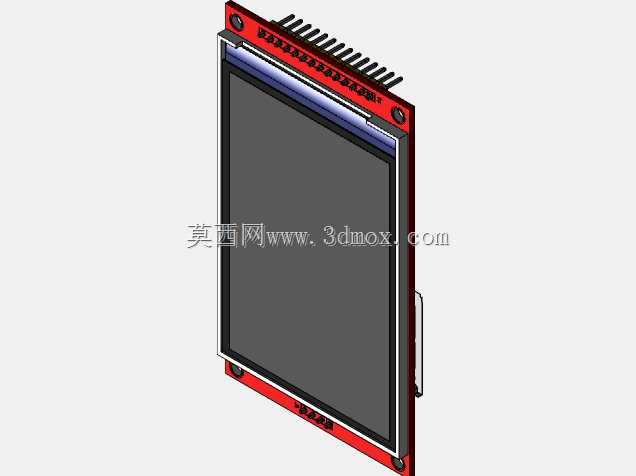

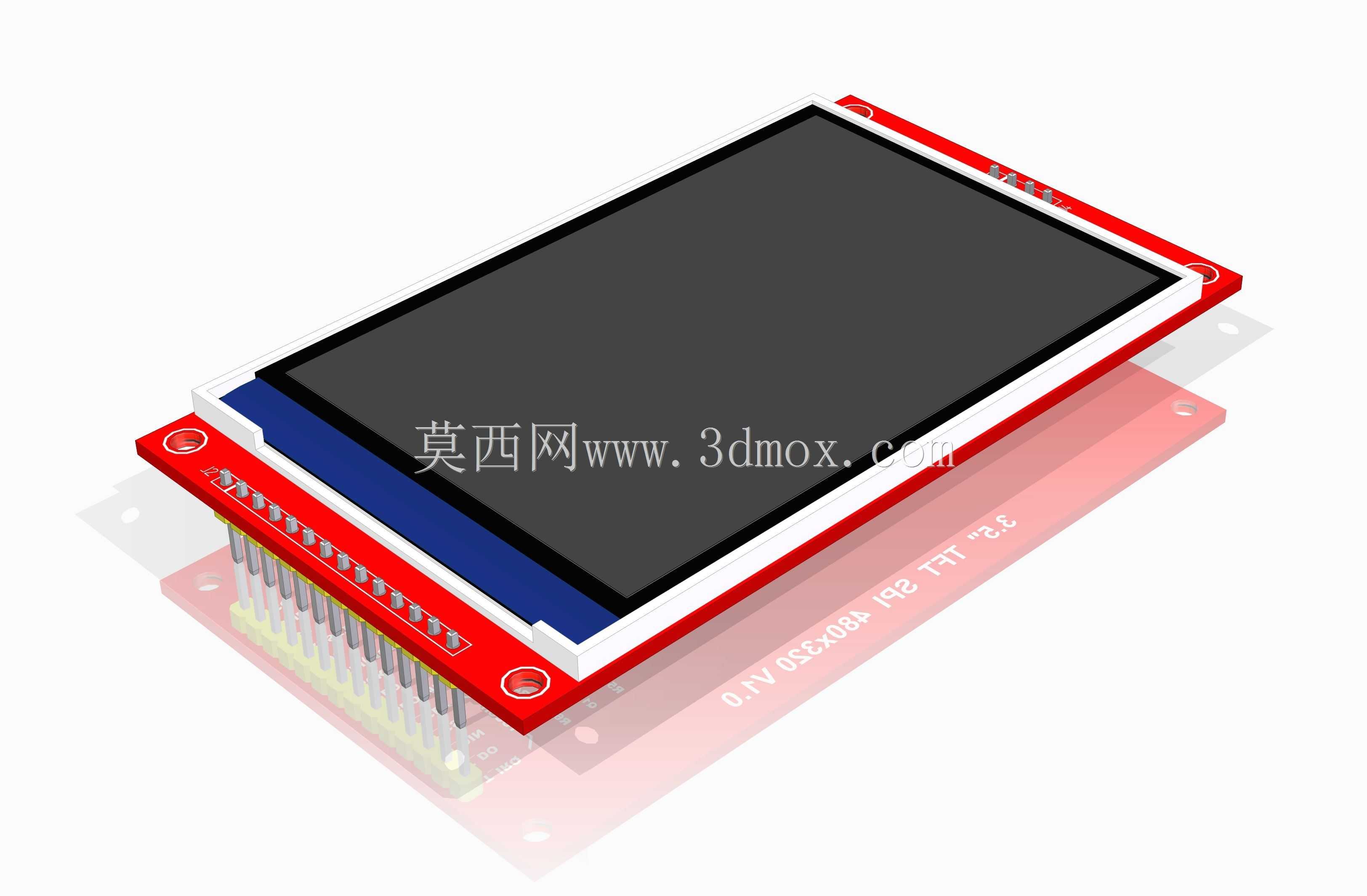

　　从结构设计思路来看，模块整体采用红色PCB作为承载基板，显示面板通过贴合工艺固定在PCB正面，板载的排针接口全部布置在PCB的短边一侧，采用直插排针设计，既可以直接插装在开发板的对应排母上实现无导线连接，也可以通过排线引出安装在设备面板的预留开孔处，安装方式灵活。PCB板的四个边角预留了标准安装孔位，孔位周边做了露铜加固处理，既可以用铜柱配合螺丝将模块固定在设备内部的安装柱上，也可以通过面板卡扣将模块卡在设备外壳的显示窗口位置，安装孔的位置公差控制在0.1mm以内，适配常规嵌入式设备的面板开孔尺寸。模块的PCB边缘做了圆角处理，避免安装过程中尖锐边角划伤操作人员或者设备内部的导线绝缘层，板载的驱动元件全部布置在PCB背面，不会与显示面板的安装区域产生干涉，整体装配厚度控制在合理范围内，不会占用过多设备内部的纵向空间。

　　接口部分采用标准SPI通信协议，仅需要少量IO口即可实现显示数据的传输与触控信号的读取，对于主控芯片的IO资源占用较少，适配绝大多数8位、32位单片机的硬件接口。板载的LED背光驱动电路集成在PCB上，不需要额外外接背光驱动板，通过主控引脚输出的PWM信号即可调节背光亮度，适配不同光线环境下的显示需求，从强光下的户外调试场景到昏暗车间内的设备操作场景，都可以通过调节背光获得清晰的显示效果。模块的外形尺寸经过精准核算，显示区域的有效显示范围与PCB板的外边缘预留了足够的边框宽度，适配常规设备面板的显示窗口压边设计，安装时不需要额外定制密封压条，面板与模块边框贴合后即可达到基本的防尘效果，适合普通工业环境下的使用需求。

　　在实际选型适配过程中，结构工程师只需要按照模块的外轮廓尺寸预留面板开孔，按照安装孔位的位置在设备内部设置对应的固定柱，即可完成模块的机械结构适配，不需要额外设计复杂的固定支架。模块的排针引脚定义采用行业通用的排布顺序，与市面上主流的开源硬件开发板屏幕接口兼容，硬件工程师不需要重新绘制接口电路，直接参考通用接线定义即可完成电路设计，能够有效缩短项目的硬件开发周期。从实际使用的可靠性角度来看，模块的PCB板采用1.6mm厚度的FR-4板材，焊点做了沉金处理，抗氧化能力强，在温湿度变化较大的工业环境下也能保持稳定的电气连接，显示面板与PCB之间的连接采用柔性排线压接工艺，抗振动性能好，适合在有轻微振动的设备上使用，不会因为设备运行过程中的振动出现排线松动、显示花屏的问题。
