方形底部安装48WLED工作照明灯具

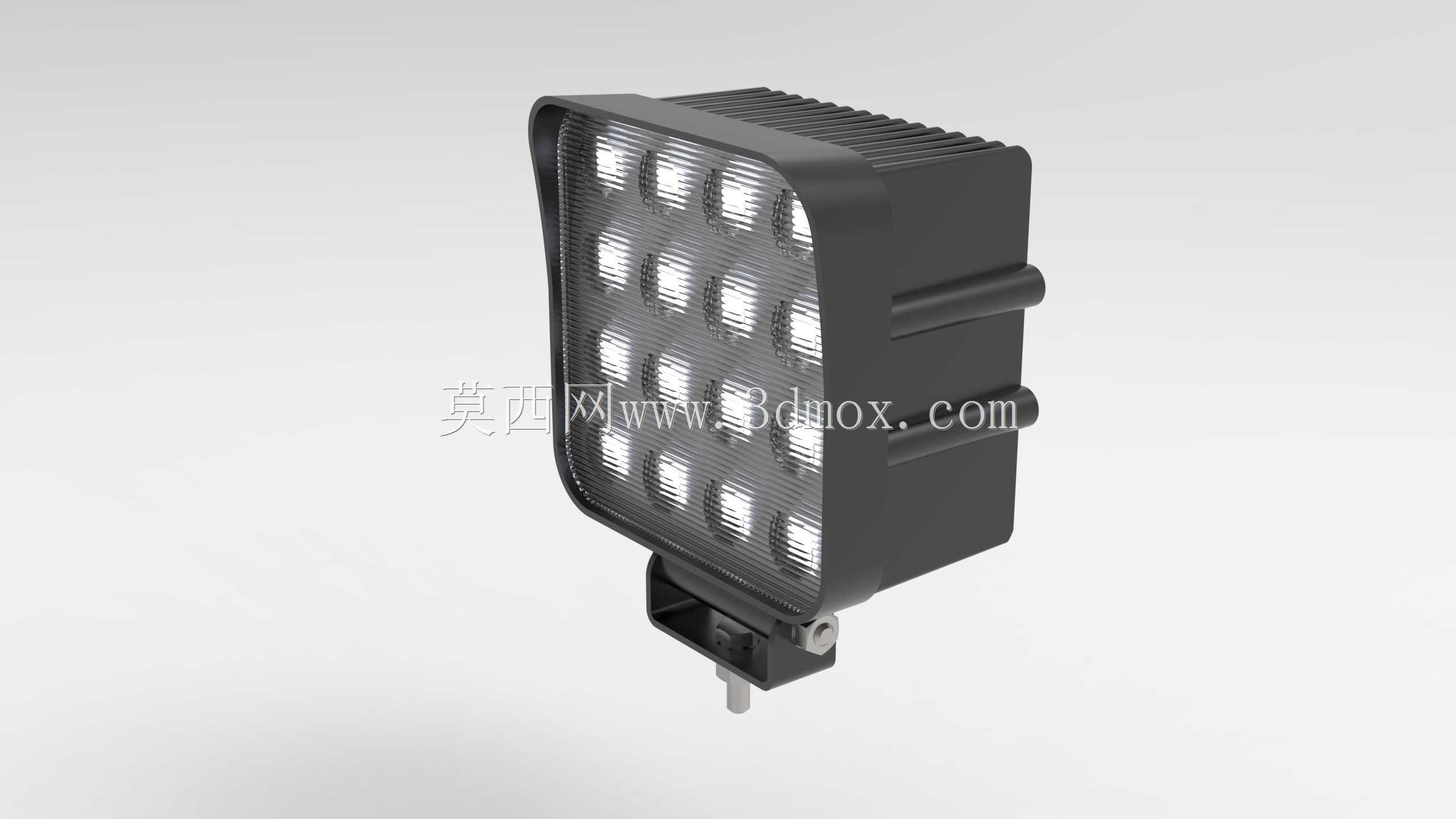

　　这款方形LED工作灯的三维结构，完全围绕户外重载作业场景的照明需求搭建，首先从安装端的设计来看，底部采用带铰接调节的安装支架，支架预留标准螺栓安装孔位，可适配不同厚度的安装基座，铰接结构支持灯具在垂直方向0到90度范围内无级调整照射角度，安装时不需要额外制作转接支架，直接通过螺栓紧固即可完成固定，适配工程车辆驾驶室顶部、作业机械臂侧方、户外作业平台护栏、农用机械前部等多种安装位置，安装边界预留足够的螺栓操作空间，即使在狭窄的安装位上也能完成紧固作业。

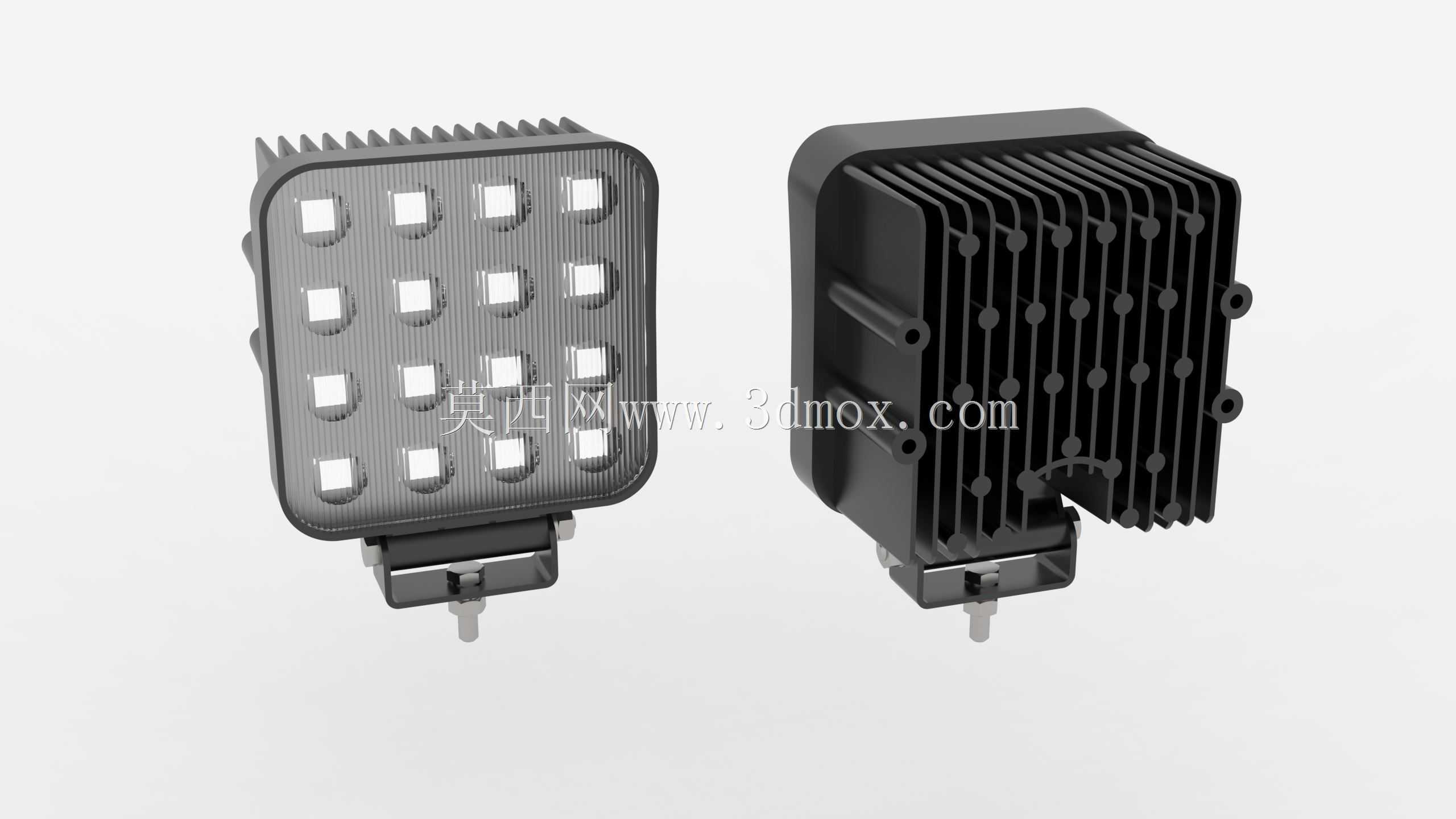

　　从功能特性来看，整灯采用48W的LED发光阵列，灯珠采用矩阵式排布在方形灯腔内部，每颗灯珠对应独立的光学透镜，能够将光线均匀投射到作业区域，不会出现局部光斑过亮、边缘区域照度不足的问题，光线覆盖范围可满足半径15米内的作业照明需求，完全适配夜间户外作业、设备检修、工程施工等场景的照明要求。灯体外壳采用一体化散热鳍片结构，鳍片沿着灯体背部纵向排布，在车辆行驶或者作业环境有自然风的情况下，能够通过空气对流带走LED工作产生的热量，不需要额外加装散热风扇，避免了风扇转动带来的故障点，提升整灯在多尘、振动环境下的使用寿命。

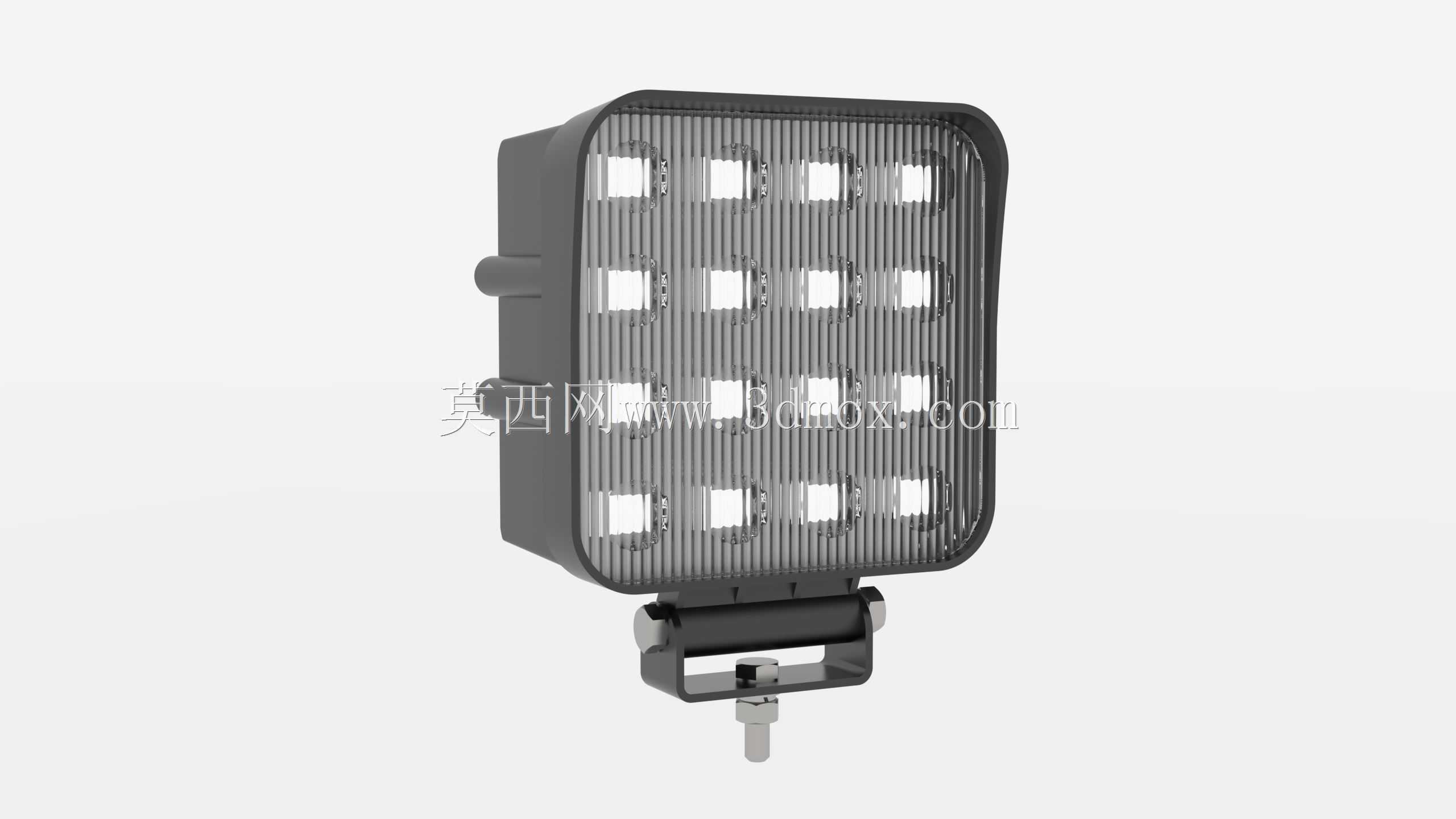

　　灯体正面采用钢化玻璃透光面罩，面罩与壳体之间设置密封胶条，整灯密封等级满足户外淋雨、扬尘环境下的使用要求，即使在高压水枪冲洗设备的情况下，也不会出现进水导致电路短路的问题。灯体两侧的圆柱形结构为线束防护套，供电线束从侧方引出后通过防护套固定，避免车辆行驶过程中线束反复弯折出现断裂，同时也能防止雨水顺着线束流入灯体内部。

　　从设计思路上，这款灯具没有采用复杂的异形结构，整体方正的造型一方面便于散热鳍片的排布，最大化散热面积，另一方面方正的外壳在生产时可以采用压铸工艺一次成型，减少后续机加工的工序，降低生产制造成本。灯体边角做了小圆弧过渡处理，避免安装和使用过程中尖锐边角划伤操作人员，同时也能减少应力集中，在设备长期振动的工况下，不会出现壳体边角开裂的问题。

　　尺寸设计上，整灯的长宽高比例适配多数工程车辆的原有灯具安装位，不需要对原有安装位置进行切割或者扩孔，可直接替换传统的卤素工作灯，相比同功率的卤素灯具，这款LED工作灯的能耗仅为卤素灯的三分之一，照明亮度却能提升两倍以上，长期使用能够降低车辆的供电负载，减少燃油或者电池的能耗。安装支架的厚度经过强度校核，在设备持续振动的工况下，不会出现支架变形导致灯具照射角度偏移的问题，支架与灯体连接的位置采用防松螺栓紧固，配合止退垫片，即使在高频振动的环境下，连接螺栓也不会出现松脱。

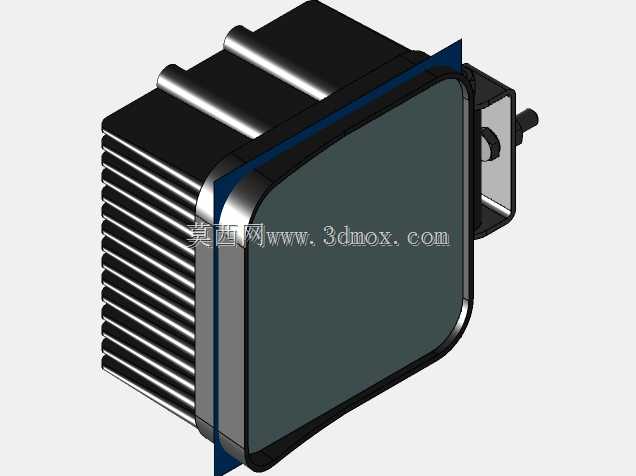

　　在实际选型应用中，这款灯具可覆盖工程机械、农用机械、矿山设备、户外作业平台等多个领域的照明需求，建模过程中完整还原了灯体内部的灯珠排布、散热结构、密封结构以及安装支架的所有细节，结构工程师可以直接参考模型进行安装位的匹配设计，也可以根据实际使用需求调整安装支架的孔位尺寸，适配不同的安装场景。模型中所有配合面的公差都按照实际生产要求进行预留，灯体与面罩的配合槽、密封胶条的安装槽、支架与灯体的铰接孔位都完全符合实际加工工艺要求，不存在无法开模或者无法装配的结构问题。
