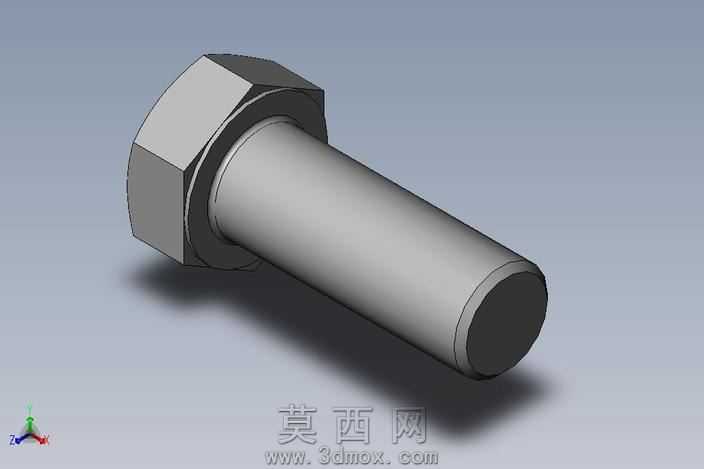

外六角圆柱杆紧固件三维建模作品

本作品为外六角圆柱杆紧固件的三维参数化建模成果，建模过程依托SolidWorks平台完成，整体遵循机械标准件的设计规范开展。建模初期首先梳理外六角紧固件的结构逻辑，将整体拆分为六角头部、法兰过渡段、圆柱杆身三个核心结构模块，优先绘制六角头部的正六边形截面草图，通过拉伸凸台命令生成头部基体，对头部棱边做符合工艺要求的微小倒角处理，还原实际生产中冷镦成型后的边角特征，避免锐边结构带来的应力集中问题。完成头部建模后，在头部与杆身的衔接位置绘制法兰过渡结构的截面轮廓，通过回转命令生成过渡凸台，对凸台与头部、杆身的衔接处做圆角过渡处理，还原真实紧固件的应力分散结构，提升模型的工艺还原度。杆身部分采用圆柱拉伸命令生成等直径杆体，对杆身末端做符合装配要求的倒角处理，方便实际装配过程中顺利穿入安装孔位。建模全程采用参数化尺寸驱动的设计方式，将六角头对边尺寸、头部厚度、杆身直径、杆身长度等核心尺寸设置为全局变量，后续可根据不同规格的紧固件需求快速调整参数，生成对应尺寸的同系列模型，大幅提升同类型标准件的建模效率。材质渲染阶段，为模型赋予碳钢材质属性，调整材质的金属粗糙度、反光度参数，还原普通钢制紧固件经过表面氧化处理后的哑光金属质感，渲染过程中添加柔和的环境光源，在模型下方投射出自然的软阴影，清晰呈现各结构的衔接关系与轮廓特征，让模型的视觉呈现更贴近真实零件的实物状态。结构设计上严格遵循外六角螺栓的通用尺寸规范，各部分比例符合紧固件的力学性能要求，六角头部的尺寸匹配标准扳手的卡口规格，杆身直径与头部尺寸的比例符合通用紧固件的设计标准，既保证模型的外观还原度，也具备实际工程参考价值，可用于机械装配教学、紧固件选型演示、装配干涉检查等场景。
