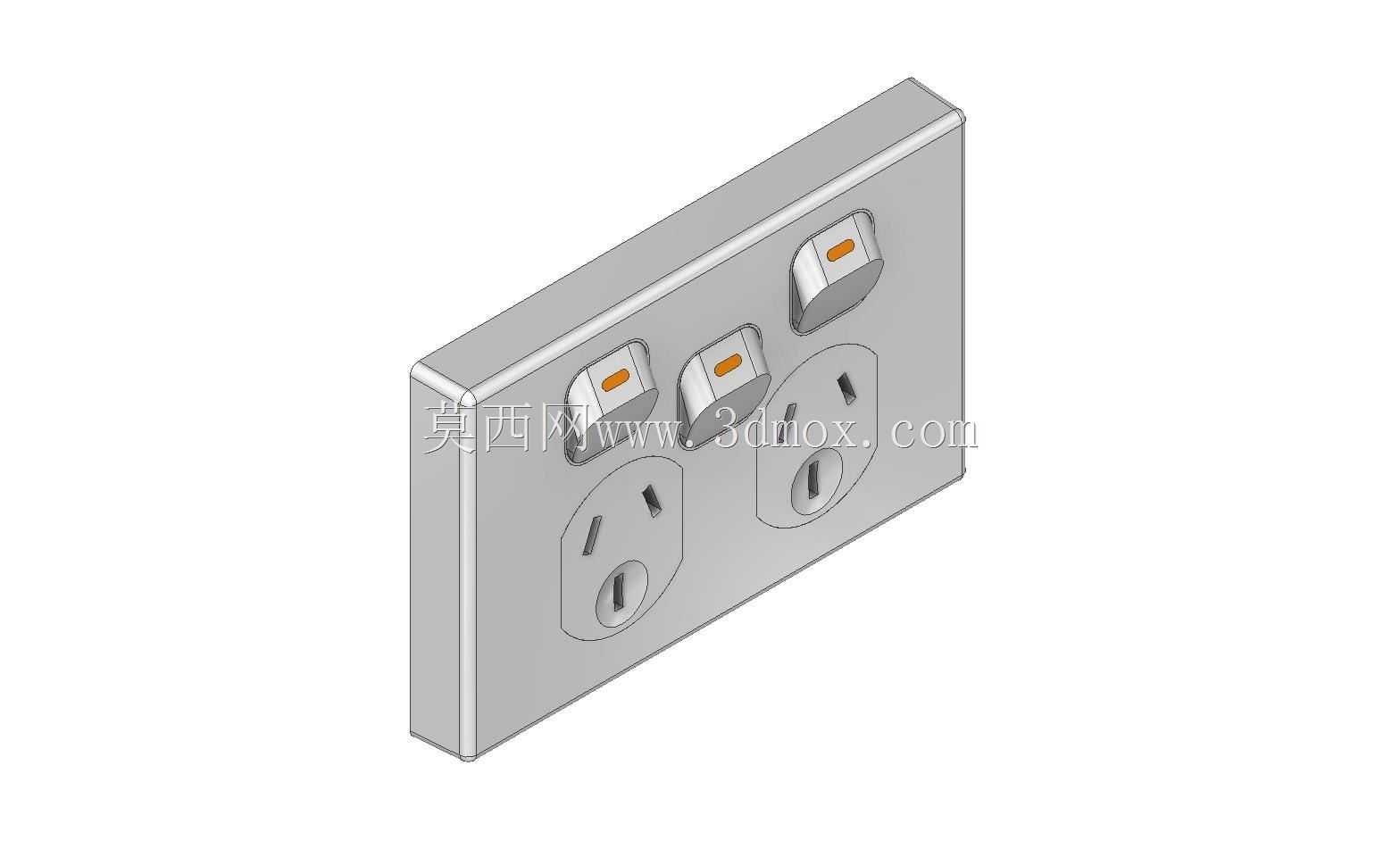

奇胜C2000系列澳式带开关双联插座结构

　　这款带开关的双联墙壁接插件，主要面向澳标民用及商用低压配电场景，适配250V、10A的交流供电回路，常见于住宅室内墙面、小型办公空间工位、临街商铺经营区域的取电点位布设，可同时为两回路用电设备提供供电接口，每个回路独立配置扳动式开关，无需插拔插头即可单独控制对应回路的通断，减少插头反复插拔带来的接触件磨损，也能避免待机设备长期通电产生的无效能耗。从结构设计逻辑来看，面板采用一体化平直造型，边缘做微小倒角处理，既可以降低安装后边缘磕碰带来的形变风险，也能让面板与墙面贴合后无突兀凸起，适配常规86型及澳标对应规格的暗装底盒安装位，安装时仅需通过底盒预留的螺丝孔位固定功能件骨架，再扣合外面板即可完成装配，外露面无可见固定螺丝，兼顾墙面安装后的整洁度。功能区布局上，三个开关按键横向排布在面板上部区域，按键采用带橙色指示标识的翘板结构，合闸状态下标识外露，操作人员站在距墙面1米位置即可清晰辨识回路通断状态，无需凑近查看触点状态；下部对应排布两组澳标三孔插座模块，插孔的保护门结构集成在功能件内部，未插入插头时保护门处于闭合状态，可避免异物误插入插孔带来的触电风险，插孔的铜件接触片采用倾斜角度设计，插头插入时接触片会产生弹性形变抱紧插脚，降低长期使用后的接触电阻，减少大负载工况下的接头发热问题。

　　安装边界层面，功能件骨架的定位凸台尺寸与标准暗装底盒的内槽尺寸匹配，安装时凸台嵌入底盒内部，面板外沿与墙面的贴合间隙控制在1mm以内，可适配墙面抹灰层、瓷砖饰面等不同墙面材质的安装公差，开关按键的扳动行程设计为5mm，操作力度控制在1.5N-2N区间，既不会因为力度过小导致误触碰跳闸，也不会因为力度过大造成操作手感生涩。插座模块的插套间距经过排布校核，两个三孔插头同时插入时，插头外壳之间预留有10mm以上的间隙，不会出现大尺寸电源适配器互相干涉无法同时插接的问题，开关触点采用银合金材质，可承受10A额定电流下的频繁通断操作，满足日常使用中单次通断、长期负载接通的使用需求。

　　面板材质选用阻燃级PC材料，表面做细磨砂处理，不易残留指纹与浮尘，日常清洁时用干布擦拭即可去除表面污渍，材料的耐候性可适配-10℃到60℃的环境温度区间，不会因为长期靠近取暖设备、处于南方潮湿梅雨环境出现面板发黄、形变脆裂的问题。内部导电件采用一体化铜条冲压结构，减少了内部铆接接点的数量，降低了接点松动带来的导电故障概率，接线端子采用螺丝压紧式结构，可适配1.5平方到2.5平方的单股铜芯导线接入，压紧螺丝的头部做防滑脱设计，接线时不会因为拧动力度过大导致螺丝从端子座脱落，提升现场装配的效率。

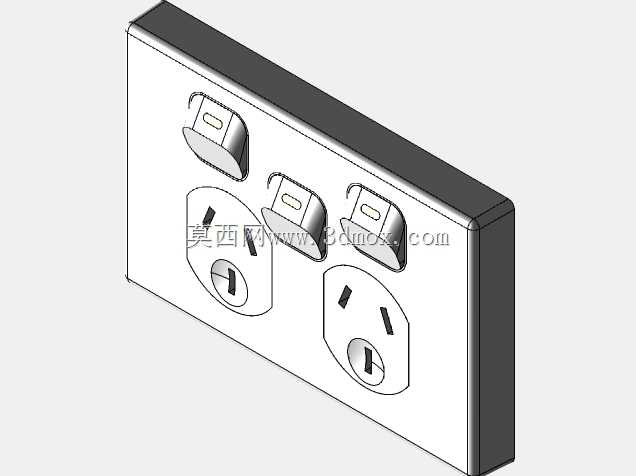

　　从三维建模的还原角度来看，模型完整还原了面板的曲面倒角、按键的分模线、插孔的内部轮廓、背部安装定位结构的细节，可用于家装电工点位布设的效果演示、电工产品的结构教学参考、装修方案的配电点位可视化展示，建模时严格按照AS澳标插座的尺寸规范构建特征，插孔的中心距、开关的安装高度、面板的整体厚度都与实际量产产品的尺寸参数保持一致，未做夸张的艺术化变形，可直接用于工程场景下的装配干涉校核，比如布设墙面插座时，可将模型导入装修整体装配模型中，核对插座与周边踢脚线、墙面开关、弱电面板的间距是否符合施工规范要求，避免现场施工时出现点位冲突需要重新开槽改位的问题。
