便携分层式手动榨汁器结构设计

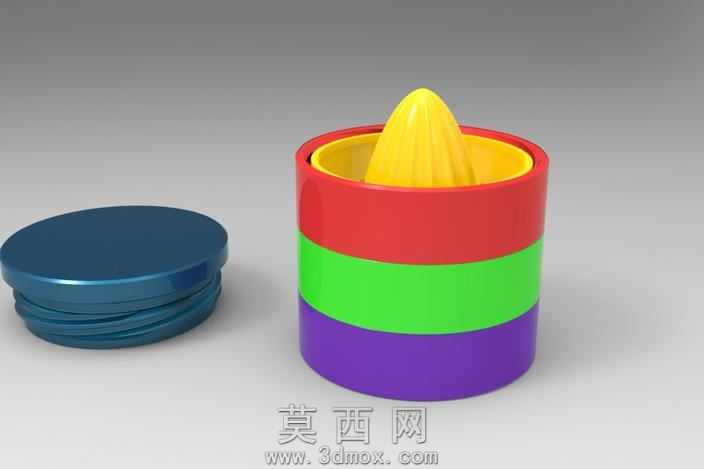

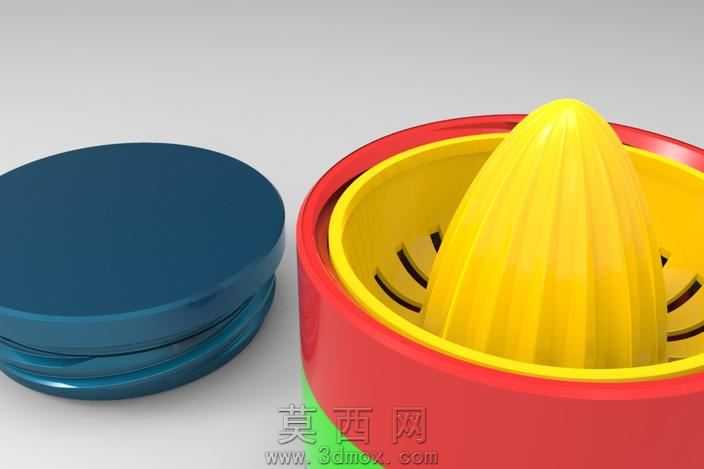

本作品为手动榨汁器的三维建模设计，整体采用同轴圆柱分层堆叠的结构形式，建模阶段通过草图绘制、旋转凸台、拉伸切除等基础特征命令完成各部件的主体轮廓搭建，首先完成顶部榨汁头的建模，其表面设计有多条均匀分布的凸起棱条，棱条采用圆弧过渡造型，既能够在挤压 citrus 类水果时充分刺破果肉纤维提升出汁率，又能避免尖锐棱角划伤手部，榨汁头底部设置有定位卡扣结构，可与下层接汁腔体实现稳固卡合，防止榨汁过程中出现移位。中部的三层彩色套筒分别对应不同的功能分区，红色层为榨汁操作区，内壁设置有导流槽，可将榨出的果汁引导至下层储汁腔；绿色层为中间隔离层，可实现果渣与果汁的初步分离，侧壁预留有均匀分布的滤孔，建模时通过线性阵列命令完成滤孔的均匀排布，保证滤孔大小一致、间距均匀；紫色层为底部储汁腔体，内壁做光滑圆弧过渡处理，避免果汁残留，方便后续清洗。配套的密封盖采用多层螺纹结构设计，建模时通过螺旋线扫描生成螺纹特征，保证盖体与腔体拧紧后可实现密封防漏，盖体表面做防滑纹理处理，提升开合时的摩擦力。渲染阶段采用哑光塑料材质赋予各部件，不同功能层采用高饱和度的差异化配色，既能够清晰区分各功能模块，也让整体外观更具活泼的家居质感，场景搭建采用浅灰色哑光背景，搭配柔和的三点布光，主光从侧上方打亮产品主体突出结构轮廓，辅光弱化阴影区域的死黑问题，轮廓光勾勒产品边缘提升立体感，最终渲染效果清晰展现各部件的装配关系与细节特征。整体设计围绕家用手动榨汁的使用场景，采用模块化分层结构，各部件可单独拆分，方便清洗与收纳，无复杂电子结构，依靠纯机械结构实现榨汁、滤渣、储汁、密封的全流程功能，结构简单可靠，适合家用场景下的鲜榨果汁需求，建模过程中对各部件的配合公差做了预留，保证实际生产装配时各部件可顺畅拼接与拆卸。
