6.8KWH9S2P风冷NMC动力锂电池模组

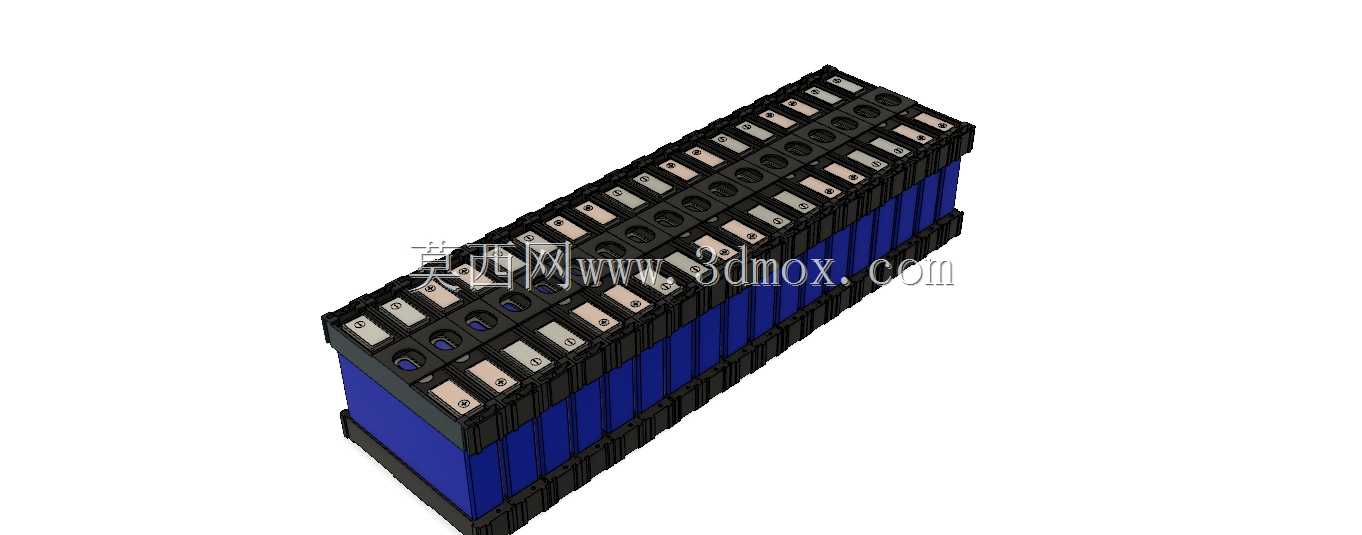

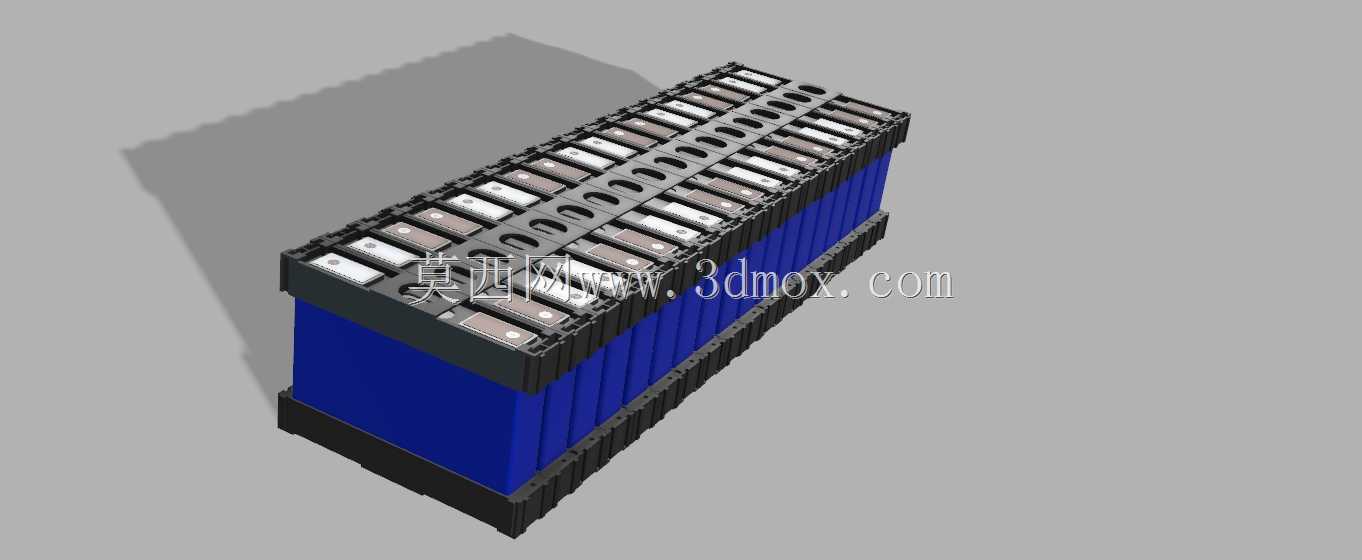

　　这款风冷型NMC锂电池模组，核心采用51Ah规格三元锂电芯搭建9S2P拓扑结构，总储电量达6.8kWh，最初的设计定位是适配轻型电动摩托的动力供能单元，在低速电动四轮车、小型储能备电、便携工业动力站等场景也能直接适配，不需要大幅改动外围安装结构。从结构设计逻辑来看，模组采用两列电芯并排排布的布局，电芯之间预留了均匀的通风间隙，配合模组侧边的蓝色绝缘围护结构，能让冷却气流顺着电芯轴向完整流过每一颗电芯的侧壁，避免局部电芯积热导致的性能衰减，这种风冷结构不需要额外铺设液冷管路、冷板等组件，整体结构重量更轻，后期维护难度也更低，非常适合对成本、重量敏感的轻型动力场景。

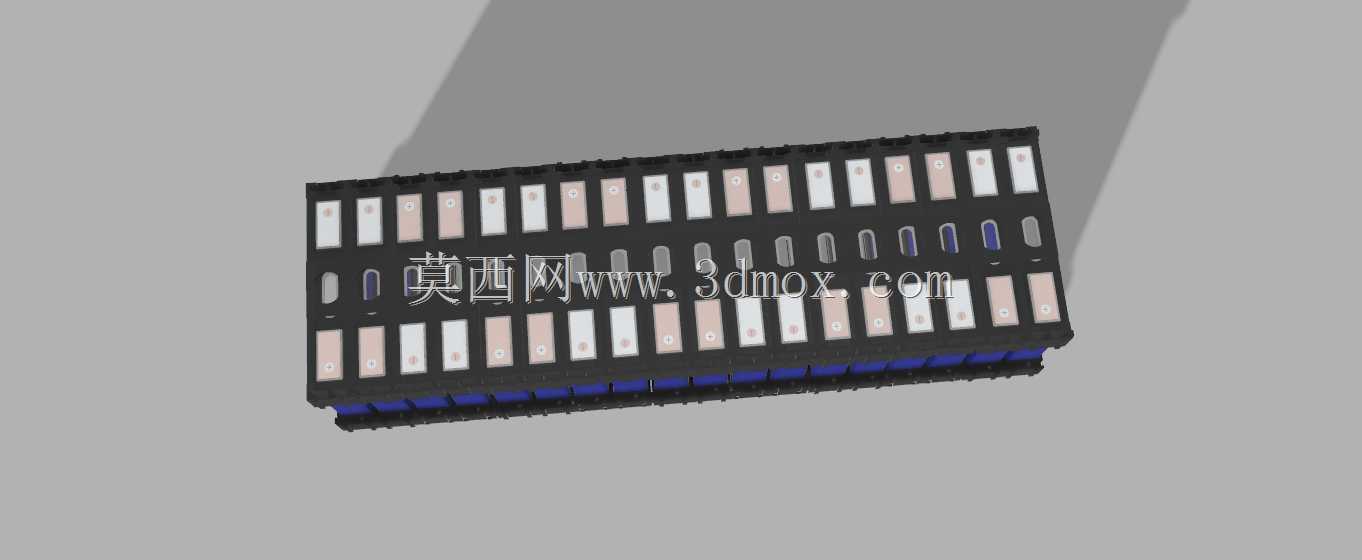

　　模组顶部的汇流排采用激光焊接工艺与电芯极柱连接，相比传统螺栓锁附的连接方式，激光焊接的接触内阻更低，大电流放电时的连接部位发热更小，同时连接强度更高，能承受车辆行驶过程中的持续振动，不会出现连接松动导致的打火、压降异常等问题。整个模组没有集成额外的电压传感元件，外围BMS系统的采样线束可以直接连接到汇流排预留的采样点位，适配不同厂商的BMS采集方案，不需要对模组本身做结构改动。从安装边界来看，模组整体为规整的长方体结构，电芯堆叠后形成的主体外壳没有外凸的异形结构，外围安装点位可以根据整车或者储能柜的安装空间灵活布置固定支架，底部预留的安装平面能直接适配常规的电池仓安装基面，不需要额外做转接垫块。

　　在实际使用场景中，这类9S2P的模组标称电压在32V左右，持续放电能力可以满足轻型摩托的动力输出需求，两并的结构也能在单颗电芯出现性能衰减时，避免整串直接断流，提升整体供电可靠性。模组的绝缘围护结构采用耐温阻燃材质，除了固定电芯位置、引导冷却气流之外，还能在电芯出现异常膨胀时提供一定的形变缓冲空间，同时避免电芯外壳与外部金属构件直接接触造成短路风险。顶部的汇流排布局做了等长路径设计，每一串电芯的电流传输路径长度基本一致，能减少大电流工况下的串级压差，提升整组电芯的充放电一致性，延长模组的整体循环寿命。

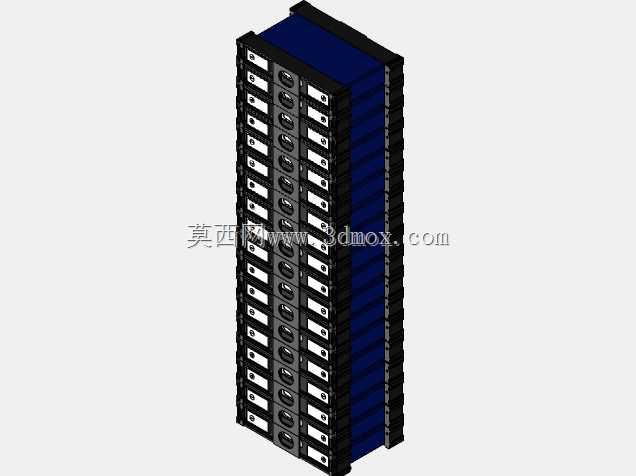

　　在结构建模过程中，每一颗电芯的定位槽都做了公差适配设计，既可以保证电芯装配时的顺畅度，不会出现过紧导致的电芯外壳刮损，也能避免间隙过大导致的电芯在模组内部晃动，配合激光焊接的汇流排结构，整体抗振性能满足道路车辆的相关测试要求。对于做轻型电动车动力系统设计、小型储能设备集成的工程师来说，这款模组的结构可以直接作为方案参考，不需要从零开始堆叠电芯、设计汇流排和风道结构，能大幅缩短前期方案验证的周期，在调整串并数量时，只需要沿电芯排布方向增减电芯数量，调整汇流排的连接路径即可，整体结构的拓展性较强。另外模组没有集成复杂的传感与冷却组件，整体结构的零部件数量更少，量产时的装配工序更简单，制造成本更容易控制，非常适合大规模量产的民用轻型动力产品使用。在安装适配方面，模组的顶部接线端做了集中布局，高压输出端子和采样点位都布置在模组顶面的同一侧，外围接线时不需要绕线，线束排布更整齐，也能减少高压线束与其他部件的干涉风险。
