TycoIP55防水电气接线盒结构设计

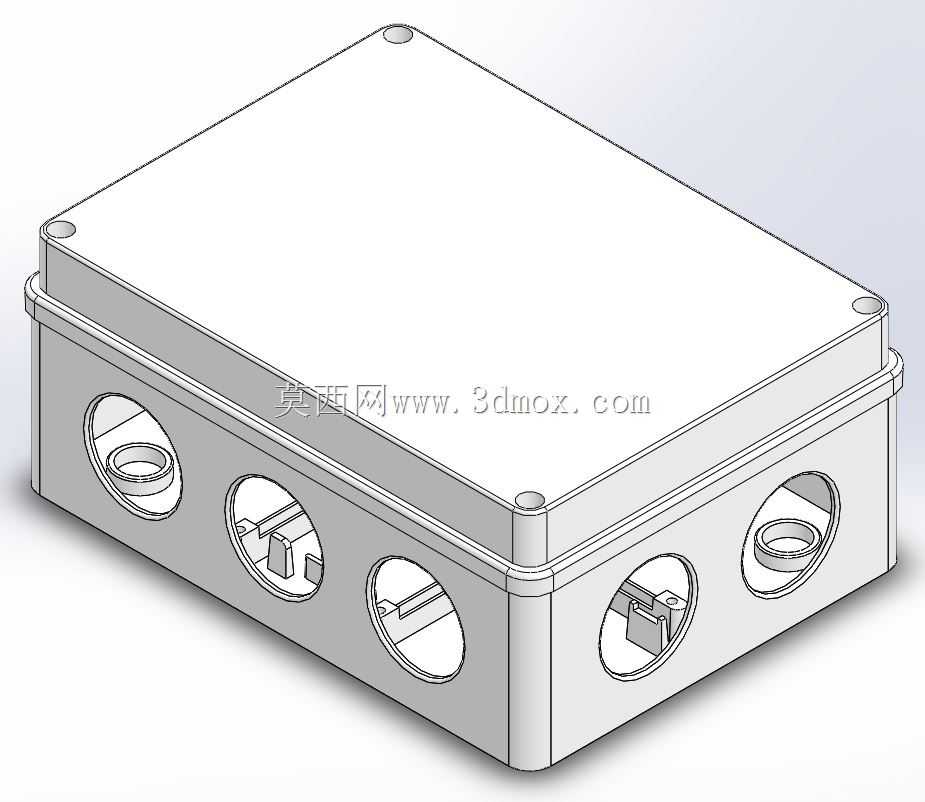

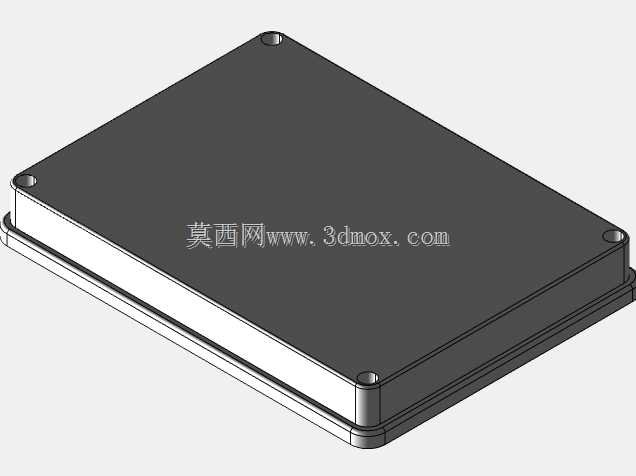

　　这款IP55等级的电气接线盒，是户外及潮湿工况布线系统里的常用基础部件，日常在户外照明线路接驳、工业现场传感器分线、低压配电支路转接、室外设备电气接口防护这类场景里随处可见，核心作用是给内部的线缆接头、接线端子提供稳定的封闭防护空间，避免外界水汽、粉尘侵入造成线路短路、接头氧化接触不良的问题。从结构设计来看，盒体采用上下扣合的分体式结构，上盖为平整的矩形盖板，四个角位设置了内凹的螺丝安装柱，合盖时螺丝从盖板侧穿入锁紧到下盒的对应螺柱上，这种设计能让盒体外部没有突出的安装结构，既减少了外力磕碰造成螺丝松动的概率，也能让盒体贴合安装面时更平整，不会出现局部悬空的情况。

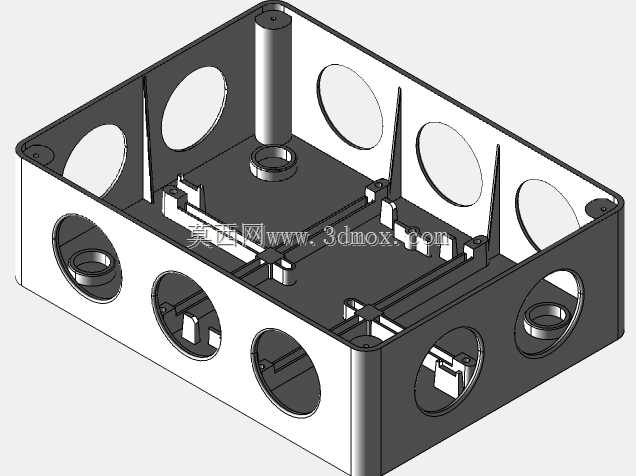

　　盒体侧壁预留的五个圆形过线孔，是按照常规低压布线的线缆规格做的预留设计，孔位边缘做了加厚的凸台结构，后续使用时可以根据实际穿线的线缆外径，选择适配的格兰头或者橡胶密封圈进行开孔装配，凸台结构能保证开孔后侧壁依然有足够的结构强度，不会因为穿线拉扯造成孔位开裂。尺寸上200×140×75mm的规格属于中等容量的接线盒，内部净空间足够容纳3-5组接线端子排，或者小型的线路转接模块，安装边界方面，盒体底部四个角预留了隐藏式的安装固定孔位，固定孔位于盒体内部，安装时从盒内穿入自攻螺丝或者膨胀螺丝固定到安装面上，合盖后固定孔完全被上盖遮盖，不会出现固定孔位渗水的问题，整体安装占用的平面尺寸比盒体外轮廓单边大10mm左右，选型时只要预留出对应的安装空间，就能保证顺利装配。防护等级达到IP55的设计，意味着盒体合盖锁紧后，可以阻挡绝大多数的粉尘进入内部，同时能够承受各个方向的低压喷水冲刷，完全满足户外屋檐下、车间潮湿区域、露天设备旁这类常规户外工况的使用要求，不需要额外加装防雨外罩。设计过程中，盒体的壁厚做了均匀化处理，所有转角位置都做了圆角过渡，既避免了注塑生产时出现应力集中导致的盒体变形，也让日常维护开盖时不会有尖锐边角划伤操作人员的风险。侧壁的过线孔采用高低错落的排布方式，不同孔位之间保留了足够的间距，装配格兰头时不会出现相邻接头干涉的问题，方便施工人员进行线缆锁紧操作。

　　盒盖和下盒的贴合面做了一圈内凹的密封槽，使用时可以在槽内嵌入适配的橡胶密封条，合盖锁紧后密封条被均匀压缩，填充掉上下盖之间的所有配合间隙，这也是实现IP55防护等级的核心结构，密封槽的深度经过匹配设计，压缩量控制在密封条原厚度的30%左右，既不会因为压缩量过大造成盒盖合不严，也不会因为压缩量不足导致密封失效。在实际选型应用时，这款接线盒可以适配外径在6-18mm之间的常规电气线缆，内部除了安装接线端子之外，也可以根据需求加装小型的继电器模块、信号分线板这类小型电气元件，只要内部元件的总高度不超过60mm，就不会影响盒盖的正常闭合。

　　安装方式上除了底部螺丝固定之外，也可以搭配专用的安装支架固定在设备机架、电线杆或者墙面走线架上，盒体平整的上盖表面还可以根据需求粘贴标识标签，方便后期线路维护时快速识别回路信息。结构建模过程中，所有配合尺寸都按照通用电气配件的公差标准做了预留，盒体和盒盖的配合间隙控制在0.2mm以内，既保证开合顺畅，也不会因为间隙过大造成密封条偏移。过线孔的凸台厚度达到3mm，即使现场施工时需要根据实际线缆直径扩孔，也不会破坏盒体的整体结构强度，四个角的锁紧螺柱做了加强筋连接到盒体侧壁，反复拆装螺丝也不会出现螺柱断裂的问题。
