带盖六极大电流接线端子结构设计

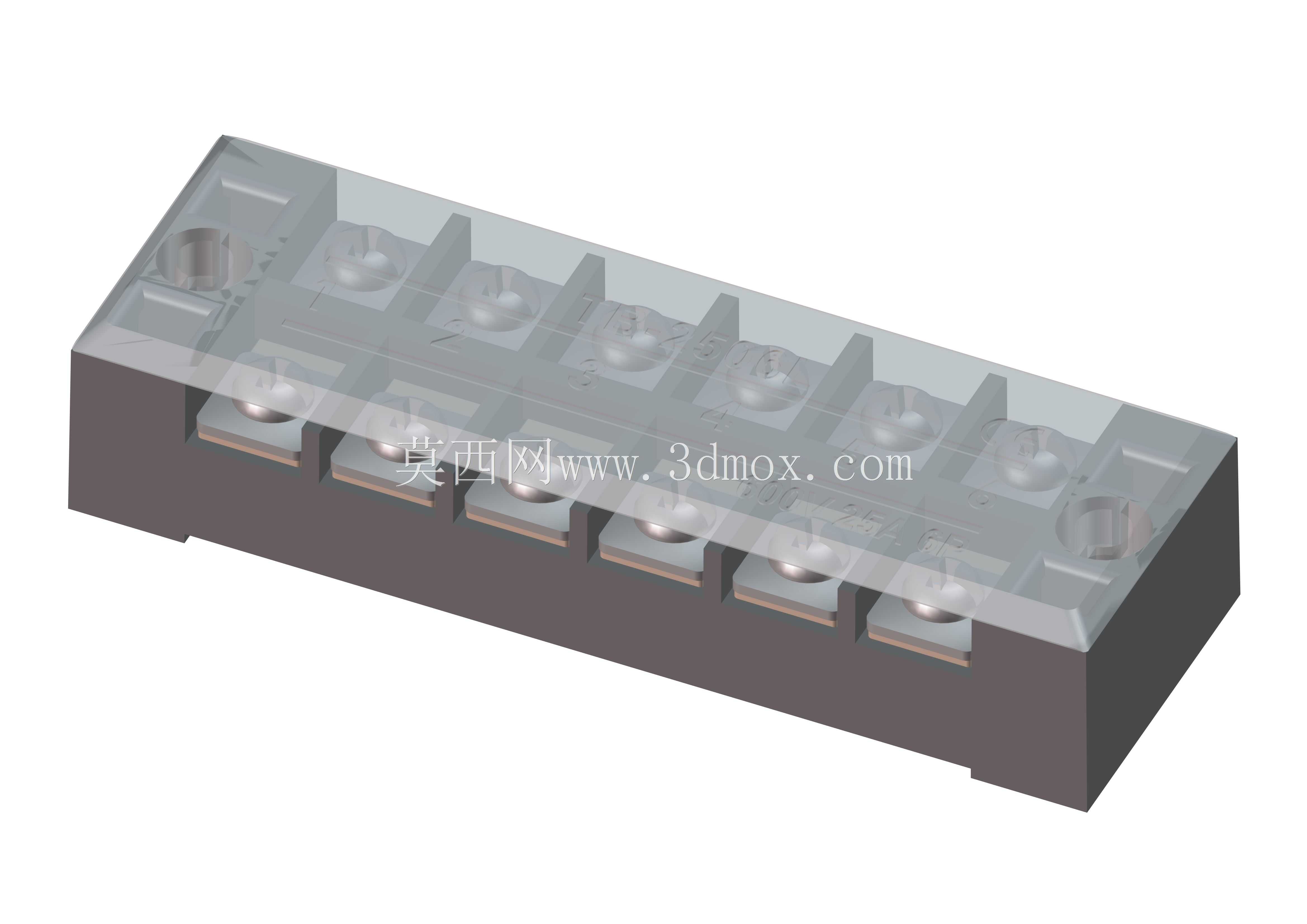

　　从电气参数适配来看，这款端子额定承载600V电压、25A电流，刚好覆盖工业现场常规AC380V动力回路、DC24V控制回路的接线需求，6个独立接线位的排布，刚好适配单路三相带零地、或者6路独立控制信号的分线需求，不用在柜内零散拼接多个端子，减少了柜内布线的杂乱程度。基座采用深色阻燃绝缘材料注塑成型，材料选型上兼顾了耐高温和抗冲击性能，即使接线部位长期通电发热，也不会出现基座变形、绝缘性能下降的问题，每个接线位之间设置了独立的绝缘隔栏，完全避免相邻接线位因为线头毛刺、锡渣掉落造成的极间短路，这在多芯硬线接线场景里尤为实用——很多现场接线时硬线线头容易散开，没有隔栏的话很容易碰到相邻端子造成短路故障。在低压配电盘、工业控制柜、机床电气回路这类需要分接多回路动力线的场景里，接线端子是最容易被忽略却直接决定设备运行可靠性的基础部件，这款带盖6P端子的设计，完全围绕现场布线的实际痛点做了针对性优化。日常现场运维里，裸露的接线位容易积灰、被金属碎屑意外搭接造成短路，带透明上盖的结构首先解决了这个防护问题，上盖和基座采用卡扣式配合，不需要额外工具就能掀开完成接线，盖合后能达到IP20的防护等级，既可以防止手指误触带电部位，也能阻挡车间内的金属切屑、粉尘落到接线螺丝上造成接触不良。

　　接线部位采用压线螺丝配合铜质导电片的结构，导电片做了镀锡处理，既能降低接触电阻减少通电发热，也能防止长期使用后铜片氧化造成接触不良，螺丝的行程设计足够容纳6平方毫米以内的多股软线或者硬线接入，压线时不需要额外压接冷压端子也能牢固夹紧导线，当然如果是振动较大的设备场景，压接冷压端子后接线的可靠性会更高。安装边界上，这款端子采用基座底部的卡扣结构适配标准DIN导轨安装，也可以通过基座两端的固定孔用螺丝直接固定在安装板上，两种安装方式兼容不同的柜内布局需求，整体的宽度方向每个极位间距统一，排布整齐后柜内走线可以做到横平竖直，方便后期运维排查线路。

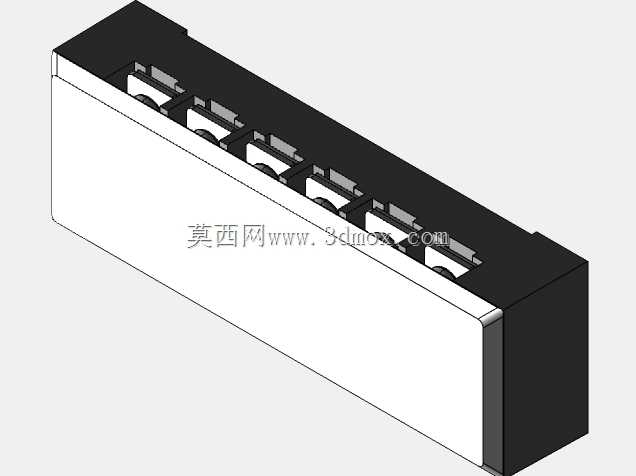

　　上盖采用半透明的绝缘材质，不用掀开盖子就能直观看到每个接线位的压线螺丝状态、导线接入位置，日常巡检时不用逐个开盖就能发现有没有螺丝松动、线头脱出的隐患，这个细节设计在批量使用端子的柜体内能大幅降低巡检的工作量。从建模细节来看，每个卡扣的配合间隙、绝缘隔栏的厚度、压线螺丝的沉头深度都做了1:1的还原，导电片的折弯角度、基座的加强筋位置都完全匹配实物的结构特征，不管是做电气柜的三维布局布线仿真，还是做端子的受力、绝缘性能仿真，都能直接调用这个模型完成装配，不需要再重新测绘建模。

　　实际选型使用时需要注意，这款端子的25A额定载流量是基于环境温度40摄氏度以下的参数，如果是在高温密闭的柜体内使用，需要适当降额，或者选择更大规格的端子，接线时每个接线位最多接入两根同规格导线，避免导线过多压接不牢造成发热隐患，上盖盖合时要确认卡扣完全卡入基座，避免设备运行过程中因为振动导致上盖脱落失去防护作用。在自动化设备的IO接线、小型配电箱的动力分线、机床的控制回路布线场景里，这类端子的使用量非常大，统一的安装尺寸和可靠的结构设计，能大幅减少现场接线的故障点，降低后期运维的成本。
