工业设备用红色蘑菇头急停控制按钮

　　在各类工业生产设备、电气控制柜、自动化生产线的操作回路里，这类红色蘑菇头急停按钮是不可或缺的安全控制元件，但凡涉及人员操作、存在机械运动风险的工位，都需要在操作人员伸手可及的位置布置该类控件，用来在突发异常、人员误操作、设备故障失控的瞬间，快速切断控制回路电源，触发设备安全停机逻辑，避免机械伤害、设备损毁等安全事故扩大。

　　从实际使用场景来看，这类按钮常布置在设备操作面板的醒目位置，和常规启动、复位、功能选择按钮保持明确的视觉区分，红色的大尺寸蘑菇头帽盖不需要操作人员精准定位点位，哪怕是慌乱状态下用手掌拍压、手肘撞击都能可靠触发动作，相比普通平头按钮的操作容错率高很多，完全符合安全控件的操作冗余设计要求。按钮的触发逻辑采用常闭触点串联在安全回路中的设计，日常未触发状态下触点保持闭合，回路正常导通，一旦按下按钮帽盖，触点立即断开切断回路，同时自带机械锁止结构，按下后会保持在触发位置，不会因为外力消失自动复位，必须通过顺时针旋转帽盖的方式才能手动复位，避免故障未排除时设备意外重启带来的二次风险。

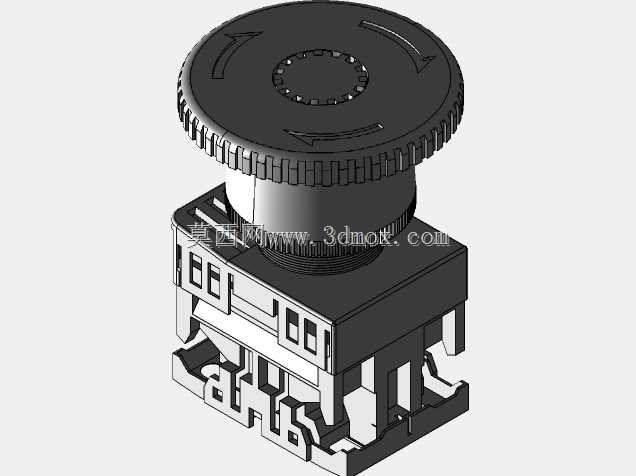

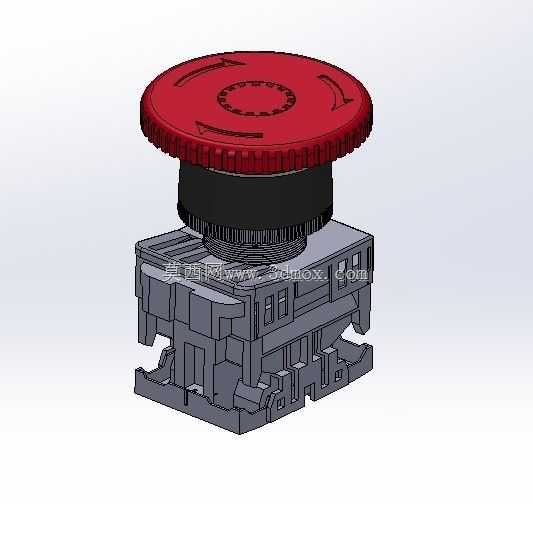

　　设计这款按钮的三维结构时，首先要明确安装边界的适配性，目前行业通用的面板安装开孔直径为22mm，因此按钮的基座卡接结构要完全适配这个标准开孔尺寸，基座上的弹性卡扣要保证卡入面板后不会因为日常操作的按压力量出现松动、移位，同时要预留足够的接线空间，基座下部的接线端子要适配常用的1.5平方多股铜芯线接入，端子的压线结构要保证接线后拉扯导线不会出现松脱，满足电气连接的可靠性要求。上部的蘑菇头帽盖直径做了加大设计，边缘做了圆弧过渡处理，既保证操作接触面积足够，也避免尖锐棱角在操作时划伤操作人员手部，帽盖表面的防滑纹路设计，哪怕操作人员手上沾有少量油污、切削液，也能在旋转复位时提供足够的摩擦力，不会出现打滑无法复位的情况。

　　结构分层上，整个按钮分为上部操作头、中部锁紧固定段、下部触点基座三个独立模块，这种模块化设计一方面方便生产装配时的零件公差适配，另一方面也方便后期现场维护更换部件，比如触点老化接触不良时不需要拆下整个按钮，只需要更换下部的触点模块即可，大幅降低现场维护的工作量。中部的固定螺纹段搭配防松垫片，在面板安装时可以根据面板的厚度调整锁紧螺母的位置，适配1mm到6mm厚度范围的各类金属、塑料面板，不管是薄钢板制作的设备护罩面板，还是厚绝缘板制作的电气柜面板，都能可靠固定。

　　建模过程中需要重点关注几个运动配合的间隙：按钮帽盖按下的行程要控制在合理范围，行程过短容易出现误触发，行程过长则会导致紧急操作时按不到位无法触发停机，一般有效触发行程设置在4mm到5mm之间，同时要保证按下过程中帽盖的运动保持同轴，不会出现卡滞、偏斜的情况；锁止结构的卡槽和卡爪配合要做适当的公差预留，既要保证按下后能可靠卡紧锁止，也要保证旋转复位时卡爪能顺利脱开，不会出现卡滞无法复位的问题。基座内部的触点支撑结构要保证触点动作的同步性，多组常闭触点要在按钮按下的同一时间完成断开，避免出现某一组触点未断开导致安全回路失效的隐患。

　　从材质选型的角度，上部蘑菇头帽盖一般采用耐冲击、耐老化的红色工程塑料制作，长期在工业现场暴露在光照、少量油污环境下也不会出现褪色、脆裂的情况，中部锁紧结构采用高强度工程塑料搭配金属嵌件，保证安装固定的结构强度，下部基座采用阻燃绝缘材料，满足电气元件的阻燃等级要求，避免触点拉弧引发起火风险。触点部分采用银合金触点材质，保证长期通断过程中的接触可靠性，减少接触电阻过大导致的触点发热、氧化问题，延长元件的实际使用寿命。

　　在做设备面板布局设计时，这类急停按钮的安装位置要避开容易被意外碰撞的区域，同时要保证操作人员在正常操作位不需要过度探身、移动就能触碰到，同一台设备如果有多个操作工位，每个工位都要独立布置对应的急停按钮，所有急停按钮的触点采用串联方式接入安全回路，保证任意一个按钮触发都能可靠停机。三维建模时除了要还原按钮本身的结构尺寸，还要预留接线的操作空间，按钮下部和柜内走线槽、其他电气元件之间要留出至少30mm的间隙，方便后期接线、维护操作，避免导线过度弯折导致的绝缘层破损问题。
