铝型材框架水平垂直滑动面板结构

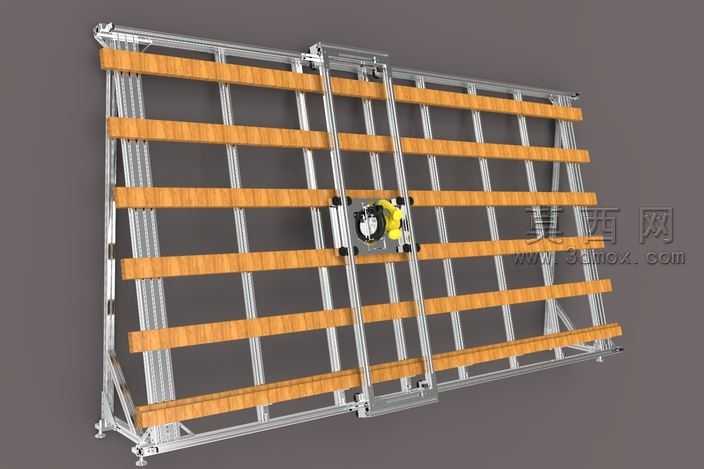

本作品为采用三维建模软件搭建的水平垂直滑动面板框架结构，整体建模过程以工业铝型材搭建逻辑为核心依据，首先完成基础铝型材杆件的参数化建模，按照框架的整体尺寸比例完成型材的裁切、拼接定位，通过标准角件连接结构完成主体框架的刚性固定，还原了铝型材框架模块化组装的结构特性。框架主体设置六组平行排布的横向承托条，材质模拟实木条的纹理与哑光质感，与银灰色阳极氧化质感的铝型材形成清晰的材质区分，横向承托条通过型材槽内的T型螺栓完成固定，保证承托面的平整度与结构稳定性。滑动机构部分采用双轴芯直线导轨作为滑动载体，垂直方向设置两组平行导轨作为竖向移动载体，水平方向设置一组跨接在垂直导轨滑块上的横向导轨，实现滑动组件在框架平面内的水平、垂直两个维度的自由移动，滑动组件上集成了带黄色操作手柄的锁紧定位机构，可在移动至目标位置后完成锁止固定，模拟实际使用中的定位需求。建模过程中对导轨滑块的配合间隙、型材连接的装配关系做了符合实际生产的参数设置，渲染阶段采用中性灰色背景突出主体结构，金属材质部分添加了轻微的环境反射效果还原铝型材的金属质感，木质承托条添加了自然的木纹纹理与轻微的凹凸质感，整体结构目前为概念设计阶段的组件装配状态，完整还原了双维度滑动面板框架的核心结构逻辑，可作为同类平面滑动架、物料挂架、垂直作业面板的结构设计参考，后续可根据实际使用需求补充外围防护、驱动组件等配套结构，完善整体功能设计。
