HDMI接口电缆连接插头结构设计

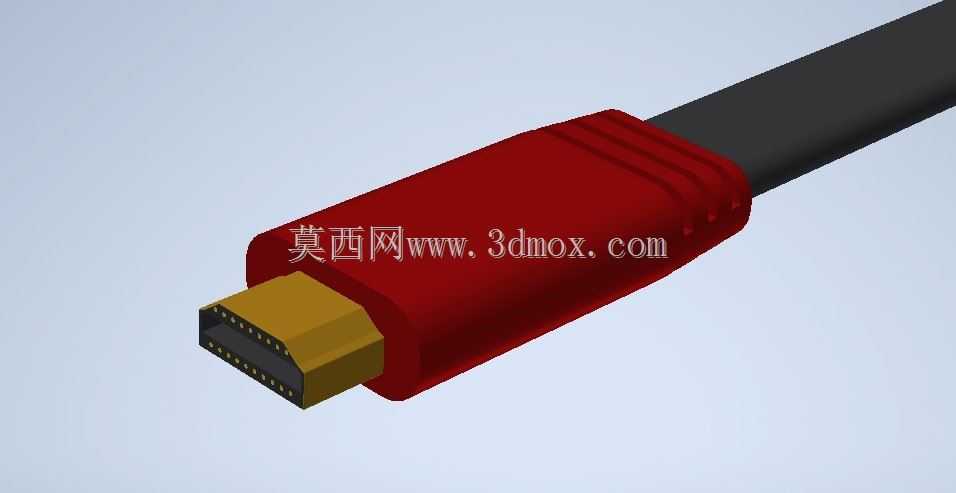

　　日常做消费电子外设、机柜内部布线的结构设计时，HDMI插头是绕不开的标准接插件，这类接头主要承担高清音视频信号的传输功能，广泛应用在台式机显卡输出、显示器接驳、家庭影院设备互联、工业触控屏与主机的信号连接场景里，区别于普通电源接插件，这类信号接头对插合对位精度、内部触点排布、线缆弯折防护都有明确的工程要求。从实际建模的结构逻辑来看，这个插头的金属插芯部分严格遵循HDMI标准接口的尺寸规范，插合端的金手指触点排布间距、插舌厚度、金属外壳的导向倒角都做了对应还原，插合时能依靠金属外壳的导向结构自动对位，避免插偏导致的触点弯折、信号接触不良问题，金属外壳同时承担屏蔽层接地的作用，能减少外部电磁干扰对高速音视频信号的影响，这也是高速信号接插件和普通电源接头在结构设计上的核心差异点。

　　插头尾部的红色注塑包覆部分做了渐变的加厚过渡，靠近线缆端设计了多道环形的防弯折筋位，实际使用中，线缆在插头尾部是应力集中最明显的区域，反复弯折时很容易出现内部线芯断裂、屏蔽层破损的问题，这种渐变加厚加筋的结构，能把弯折应力分散到更长的线缆段上，避免应力集中在出线口的单点位置，提升接头的反复弯折使用寿命，实际测试中，这类带防弯折结构的插头，尾部弯折寿命比直筒出线的结构高3倍以上。线缆部分采用常规的黑色圆线结构建模，外径和插头尾部的包覆尺寸做了平滑过渡，没有出现台阶错位，实际生产中这个位置是注塑包胶的时候和线缆外被融合的区域，建模时保留了0.2mm的包覆干涉量，模拟实际注塑时的包胶贴合效果，避免出现结构缝隙。

　　插芯部分的内部结构对应HDMI标准的19个触点位置，建模时保留了每个触点的安装槽位，实际生产中这些触点会和线缆内部的差分信号线、电源线、控制线对应压接，差分信号对的走线长度差控制在极小范围内，避免信号传输时出现时序偏差，这部分结构虽然在外观模型上看不到，但做结构设计时必须预留对应的安装空间，不能出现和内部线芯、屏蔽层的结构干涉。从安装边界来看，这个插头的整体插合长度、插头本体的最大外径都符合通用HDMI接口的安装空间要求，在做设备面板开孔、机柜内部布线空间校核时，不需要额外预留特殊的操作空间，和市面上标准的HDMI母座能完全适配，插合后的保持力依靠金属外壳两侧的弹性卡扣实现，插拔时的手感阻尼均匀，不会出现过松容易脱落或者过紧插拔困难的问题。日常做设备布线设计时，这类接头的三维模型能直接用来做布线干涉检查，提前核算机柜内部、设备走线槽内的转弯半径需求，避免实际装配时出现插头和周边结构件磕碰、线缆弯折半径过小的问题，尤其是在做紧凑型工控设备、薄型显示器的结构设计时，插头的尾部出线方向、整体占用深度是必须提前校核的参数，很多时候就是因为没考虑插头的实际安装深度，导致设备后盖无法正常闭合，或者线缆插装后出现过度弯折的情况。

　　另外插头的外表面注塑部分做了细微的防滑纹理处理，实际插拔时手指捏持的位置有足够的摩擦力，不需要过度用力就能完成插拔操作，金属插芯的表面做了镀金层的结构示意，实际生产中镀金层能提升触点的抗氧化能力，降低接触电阻，保证长期使用后的信号传输稳定性，避免因为触点氧化出现信号闪断、花屏的问题。从建模的细节处理来看，插头各个部件的分模线位置都做了合理预留，注塑部分的拔模角度符合常规注塑生产的要求，金属插芯的冲压结构也符合五金冲压的工艺可行性，没有出现无法开模、无法冲压的极端结构，不管是用来做结构方案演示，还是做布线空间校核，都能满足工程使用的需求，不需要再做额外的结构修正就能直接导入装配体中使用。
