RJ45接口LAN插座网络转接扩展件

　　在工业控制柜布线、桌面办公网络改造、弱电箱线路整理这类场景里，经常会遇到预埋网线长度不足、设备网口位置过深插拔困难、需要临时扩展网口接入点的问题，这类带固定耳的RJ45 LAN插座扩展件，就是针对这类实际布线痛点设计的转接结构。从结构设计逻辑来看，这款扩展件采用一体式注塑外壳，主体为方正的黑色绝缘壳体，尾部带出线尾套，前端是金属包边的RJ45母座接口，两侧延伸出带安装孔的固定耳，这种结构首先考虑的是安装后的结构稳定性——两侧的安装孔可以直接用M3螺丝固定在设备面板、机柜开孔位或者桌面走线槽的预留位上，避免转接件受网线拖拽力出现松动、接触不良的问题。

　　外壳的注塑材质选用耐弯折的工程塑料，尾部的尾套做了渐变收径的防弯折结构，能对引出的网线形成缓冲，避免网线根部反复弯折出现线芯断裂的情况，这一点在经常需要开合柜门、调整设备位置的工业场景里尤为实用，很多现场布线故障都出在线缆与接插件的衔接位置，这种防弯折结构能大幅降低这类故障的发生概率。前端的RJ45接口做了金属屏蔽包边，一方面可以加固接口的结构强度，反复插拔也不会出现接口开裂的问题，另一方面金属包边可以和设备面板的接地结构连通，提升网络传输的抗干扰能力，在靠近变频器、伺服电机这类强电磁干扰源的控制柜内使用时，能减少电磁干扰对网络信号的影响，保障通讯稳定性。

　　接口内部的8P8C接触弹片采用镀金处理，降低接触电阻，避免长期使用后氧化导致的丢包、连接中断问题，弹片的排布角度经过反复调整，插拔时的阻尼感适中，既不会因为过松导致网线插头轻易脱落，也不会因为插拔力过大损伤网线接头的卡扣。从安装边界来看，这款扩展件的主体宽度适配标准的机柜面板开孔尺寸，两侧固定耳的孔距符合常规通讯接插件的安装规范，不需要额外对安装面板进行二次扩孔或者改孔，直接替换原有位置的同规格接插件即可完成部署，尾部出线方向与接口方向呈180度直出布局，不会额外占用侧面的布线空间，在空间紧凑的弱电箱、小型设备控制舱内也能顺利安装。实际使用过程中，这款扩展件可以实现两种核心功能：一是作为网线延长对接结构，将预埋在墙内长度不足的网线通过该转接件引出到方便插拔的位置，不需要重新布设长距离网线，降低布线改造成本；二是作为面板固定网口使用，将设备内部的网线预先连接到该扩展件上，固定在设备外壳面板处，外部网线直接插在面板的扩展接口上即可，避免设备内部的网口因为反复插拔出现焊盘脱落、接口损坏的问题，相当于给设备自带的网口增加了一层可替换的防护结构，后续如果接口出现损坏，只需要更换这个扩展件即可，不需要拆解设备维修主板上的网口，大幅降低设备维护成本。

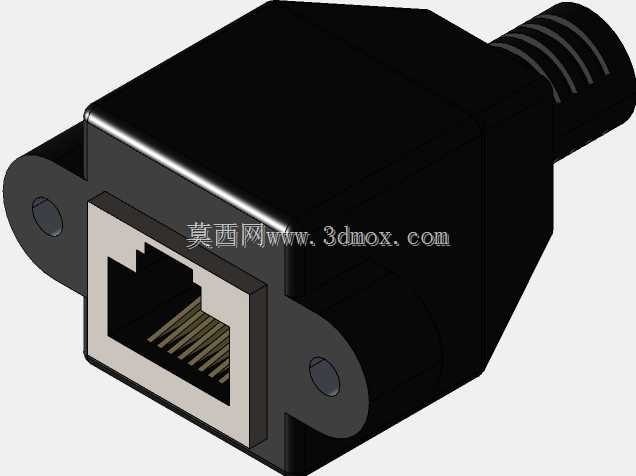

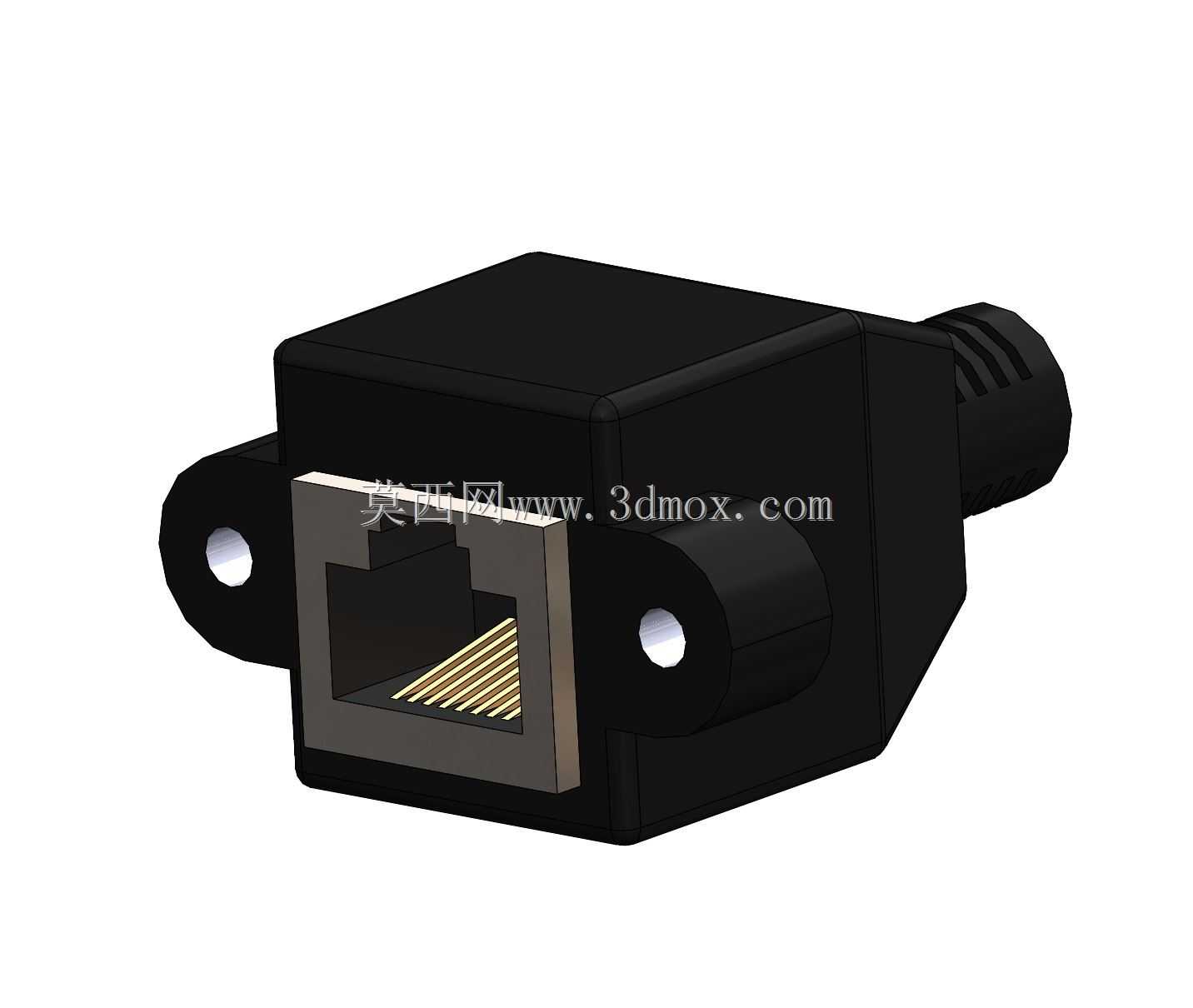

　　在三维建模过程中，这款模型完整还原了外壳的注塑拔模角度、固定耳的安装孔倒角、金属包边的压合结构、内部弹片的排布角度以及尾部尾套的防滑纹理，结构细节完全匹配实物的装配关系，不管是用来做机柜布线的装配模拟、设备面板的布局校验，还是接插件的结构参考，都能直接复用模型的尺寸参数，不需要再反复核对实物的安装边界。建模时特意还原了外壳两侧的合模线细节、固定耳安装孔的沉台结构，这些细节在做装配干涉检查时尤为关键，如果忽略了沉台的深度，安装时螺丝头就会凸出于固定耳表面，影响外壳的贴合度；如果没有考虑尾部尾套的最大外径，布线时就会出现尾套和相邻线缆、结构件干涉的问题。
