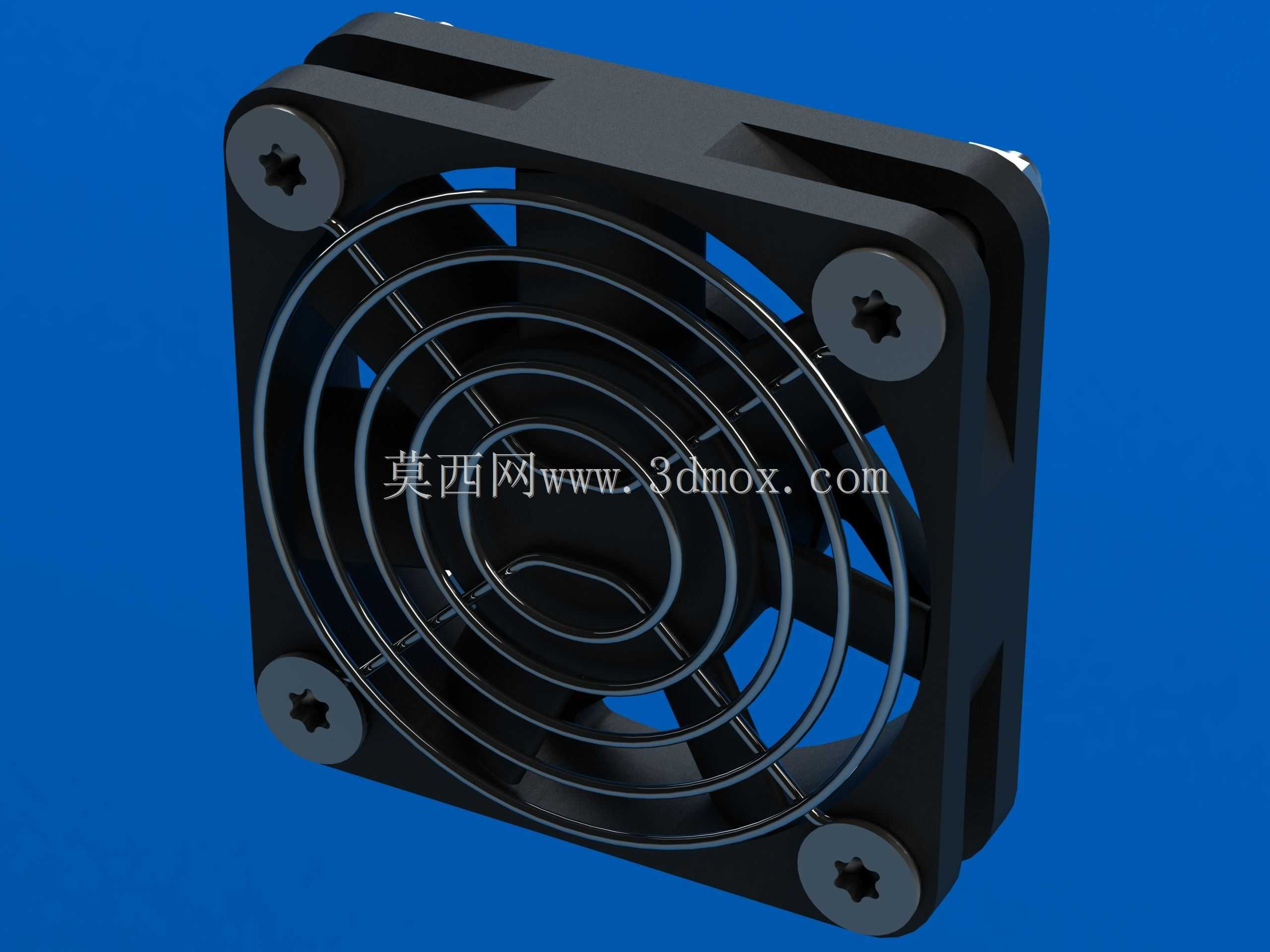

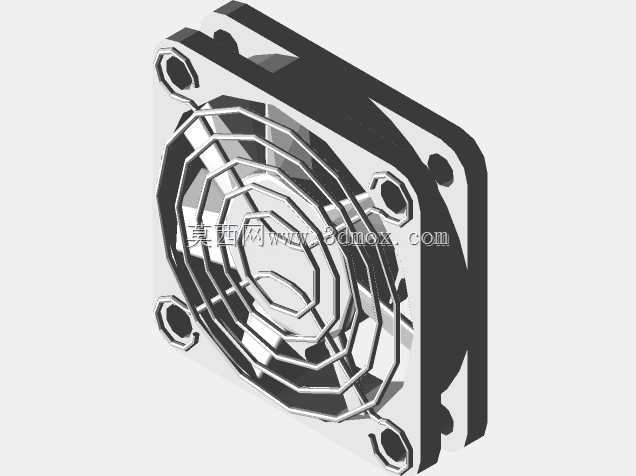

4010规格12V直流带防护网冷却风扇

　　在小功率电子设备、工控板卡、小型电源模块的散热设计场景里，这类小尺寸轴流冷却风扇是选型清单里的高频选项，尤其是40毫米见方的规格，刚好适配多数紧凑型设备的内部安装空间，不会挤占核心元器件的布局位置。日常做结构设计的时候，很多工程师容易忽略散热组件的安装边界，要么预留的空间不够导致防护网和周边电容、接线端子干涉，要么固定孔位对不上后期需要重新打样支架，反而拖慢项目进度，这个带烤架也就是金属防护网的风扇结构，刚好把防护结构和风扇本体做了整合，不需要额外单独采购防护网再做装配，能减少一道装配工序，也避免了单独安装防护网带来的累计公差问题。

　　从实际使用场景来看，这类12V直流供电的风扇，适配多数低压工控设备、桌面级电子装置、小型通讯模块的散热需求，不像高压交流风扇需要额外做供电隔离，直接从设备内部的12V直流取电支路就能接线，布线的时候不用单独走强电回路，对紧凑型设备的内部布线友好度很高。防护网的存在主要是两个作用，一是避免设备运行过程中，内部的导线碎屑、焊锡渣或者后期维护时掉落的小螺丝、工具头打到旋转的扇叶，造成扇叶断裂甚至卡转烧电机的问题；二是针对外露安装的场景，避免操作人员的手指误触旋转扇叶造成机械伤害，符合常规电子设备的安全防护要求。

　　尺寸参数上，这款风扇长宽均为40毫米，整体厚度10毫米，这个厚度尺寸包含了前端防护网的突出量，做结构开孔的时候只需要按照40毫米见方的外轮廓预留安装沉台，固定孔位对应四角的安装孔做M3规格的螺丝柱就行，不需要额外给防护网预留避让空间，因为防护网是内嵌在风扇前端的框架里的，不会超出风扇的外轮廓边界。扇叶的动平衡做了常规的民用级校准，运行时的振动量控制在小功率设备的允许范围内，不会因为风扇振动导致板卡上的接插件松脱，也不会带来明显的共振噪音。

　　设计思路上，这款风扇把安装固定结构、防护结构、扇叶导流结构做了一体化整合，四角的固定孔是内嵌铜套的，多次拆装也不会出现塑料柱滑牙的问题，比那种直接在塑料框架上攻丝的结构耐用性好很多，适合需要经常拆解维护的设备场景。防护网采用同心圆加径向筋条的结构，在保证通风面积的前提下，筋条的间距控制在5毫米以内，既能阻挡尺寸较大的异物进入扇叶区域，又不会过多遮挡风道，影响通风散热效率。扇叶的角度设计针对小尺寸高转速的工况做了优化，在12V额定电压下的风量刚好满足10W到30W功率区间的元器件散热需求，风压足够穿过常规的铝挤散热鳍片间隙，不会出现风被鳍片挡住无法形成有效对流的问题。

　　实际选型的时候需要注意，这款风扇的出线方向是从框架侧边引出的，做结构布局的时候要在风扇侧边预留3毫米左右的走线空间，避免压线导致线皮破损短路。另外因为是直流供电，接线的时候要区分正负极，反接的话风扇会反转，出风方向反过来就会变成吸风，散热效率会大幅下降，这点在做接线标识的时候需要特别标注。如果是在粉尘较多的场景使用，可以在防护网外侧再加装一层防尘棉，因为防护网的筋条间距只能挡住大尺寸异物，细粉尘还是会穿过网孔附着在扇叶和轴承上，时间长了会影响风扇转速和使用寿命，不过常规的室内工控环境下，自带的防护网已经足够满足使用需求，不需要额外加装防尘结构。

　　很多新手工程师在做散热设计的时候，只会关注风扇的电压和尺寸参数，忽略防护结构的匹配性，要么选了不带防护网的风扇后期自己加装，导致整体厚度超出安装空间，要么选的防护网孔太大起不到防护作用，这款整合了防护网的风扇结构，刚好解决了这个匹配问题，拿来就能直接用，不需要再单独做防护结构的设计，能节省不少结构设计的时间，也减少了物料采购的种类，降低BOM管理的复杂度。安装的时候只需要四颗M3的螺丝，把风扇固定在设备的通风开孔位置就行，螺丝的锁紧力矩控制在0.3N·m左右就够了，不要锁太紧不然会把塑料框架压变形，导致扇叶蹭框架出现异响或者卡转的问题。
