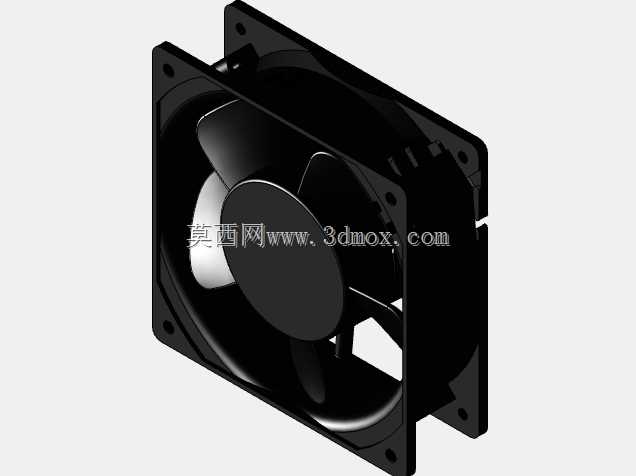

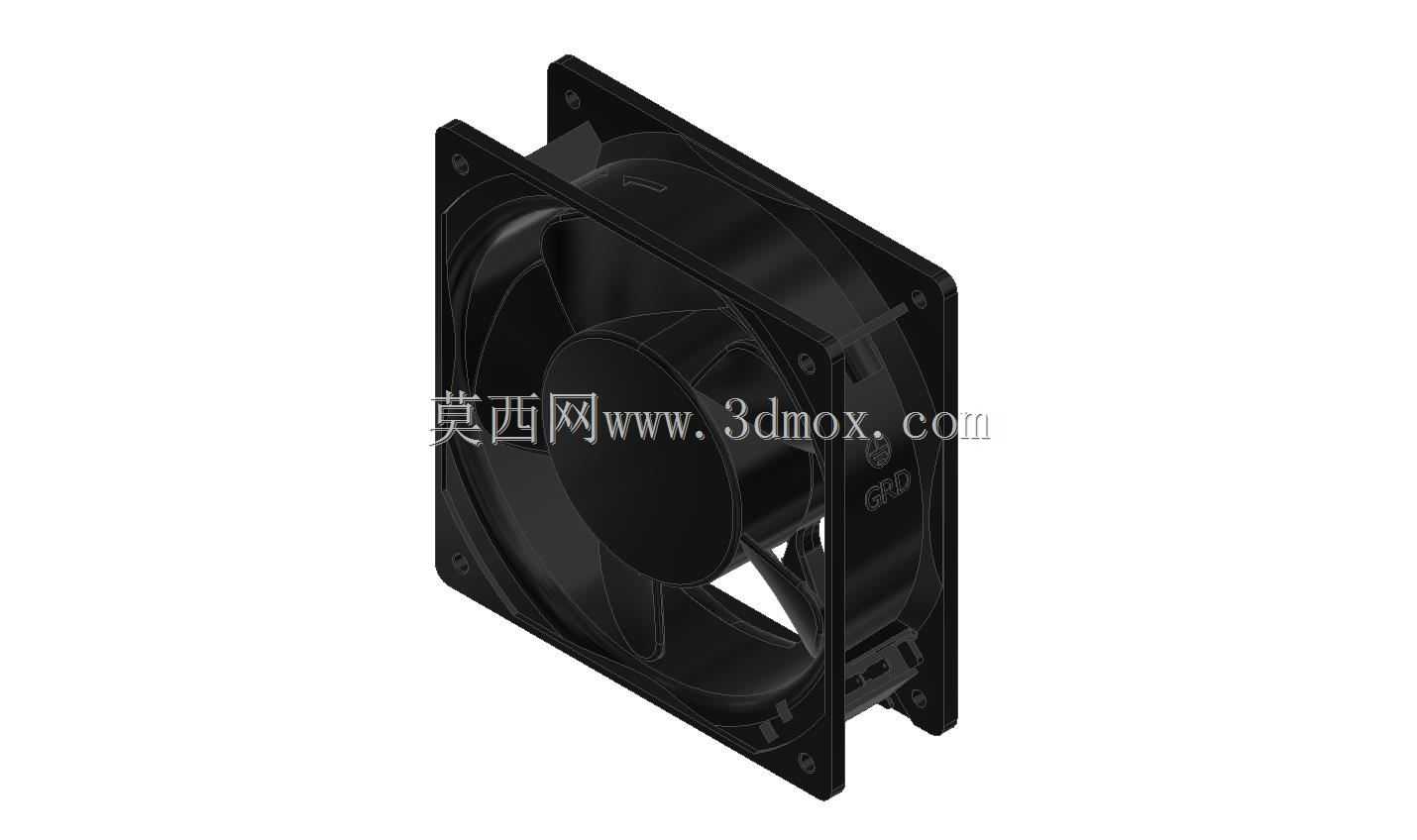

120mm规格220V交流供电轴流散热风机

　　在工业电控柜、大功率电源模组、通讯基站机柜、小型工控设备的热管理设计中，120mm见方的轴流风扇是应用覆盖率极高的标准化通风散热部件，这类部件直接接入民用与工业场景通用的220V交流供电回路，无需额外配置降压转换模块，能大幅简化设备内部的供电布线设计，降低整机BOM成本与装配复杂度。这款轴流风机采用标准120mm正方形外框设计，安装孔位完全遵循行业通用的孔距规范，在做柜体开孔、安装支架设计时，可直接套用成熟的安装尺寸边界，无需单独定制适配结构，能有效缩短结构设计的迭代周期，也方便后期运维过程中的部件替换，减少备件的储备种类。

　　从结构设计逻辑来看，这款风机采用外框与叶轮一体化的装配思路，外框四个边角做了小圆弧过渡处理，避免安装过程中锐边划伤操作人员，同时外框的厚度尺寸匹配常规柜体的安装间隙，不会出现突出柜体内壁过多挤占内部走线空间、或是厚度不足导致安装后固定不稳的问题。叶轮采用大弦长前倾式叶片设计，叶片曲面经过流场优化，在额定转速下能推动足够流量的空气沿轴向直线流动，直接带走设备内部功率器件表面堆积的热量，避免IGBT、整流桥、变压器这类发热元件因长期超温出现性能衰减、绝缘老化加速的问题。

　　在实际选型应用中，这类120mm交流轴流风扇常被布置在柜体的进风或者排风位置，搭配防尘网使用时，可在保证通风量的前提下阻挡外界粉尘进入设备内部，适配多粉尘的车间作业环境；风机的供电接线端采用标准的插片式接线结构，接线时无需焊接，直接压接对应规格的插簧端子即可完成电气连接，装配效率更高，也能避免虚焊导致的接触不良、供电中断问题。从安装边界来看，这款风机的外框对角线尺寸、安装孔中心距都严格遵循行业通用规范，在做三维布局时，只需预留出120mm见方、厚度匹配风机本体的安装空间，同时在风机进出风侧预留不小于20mm的通风间隙，避免结构件紧贴风机叶轮进出风面导致风阻陡增、通风量大幅下降的问题；设计安装固定结构时，可采用橡胶减震钉或者金属螺丝配合减震胶圈的固定方式，抵消风机运转时产生的微小振动，避免振动传递到柜体钣金上引发共振噪音。在设备热仿真阶段，可直接将该风机的P-Q曲线参数导入仿真软件，模拟不同开孔率、不同内部器件遮挡情况下的实际通风效果，提前优化柜体进出风孔的位置与开孔面积，避免样机制作完成后出现散热能力不足的问题，减少后期整改的工作量。这类交流轴流风扇相比同尺寸的直流风扇，无需搭配开关电源提供直流供电，在一些对成本敏感、内部空间紧张的大功率设备中优势十分明显，比如小型工业焊机、桌面型激光雕刻机、壁挂式工控主机、户外通讯机柜等场景，都能看到这类120mm交流轴流风扇的应用。

　　风机的叶轮与外框采用阻燃级工程塑料注塑成型，在设备内部出现短时高温的情况下，不会出现材料融化、引燃的风险，满足电气设备的安规设计要求；外框上的定位卡槽可直接匹配标准的风机防尘网、防护网罩，无需额外设计固定结构，装配时直接卡入即可完成防护部件的安装，进一步提升装配效率。在做三维建模还原时，需要重点保证外框安装孔的位置精度、叶轮与外框的配合间隙，避免模型导入装配体后出现干涉问题，同时要还原接线端的位置与尺寸，方便后续做布线设计时预留足够的接线操作空间，保证实际生产过程中接线工序可顺利操作。
