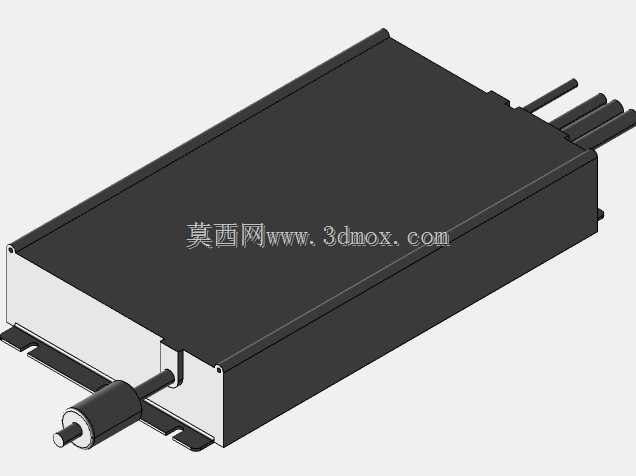

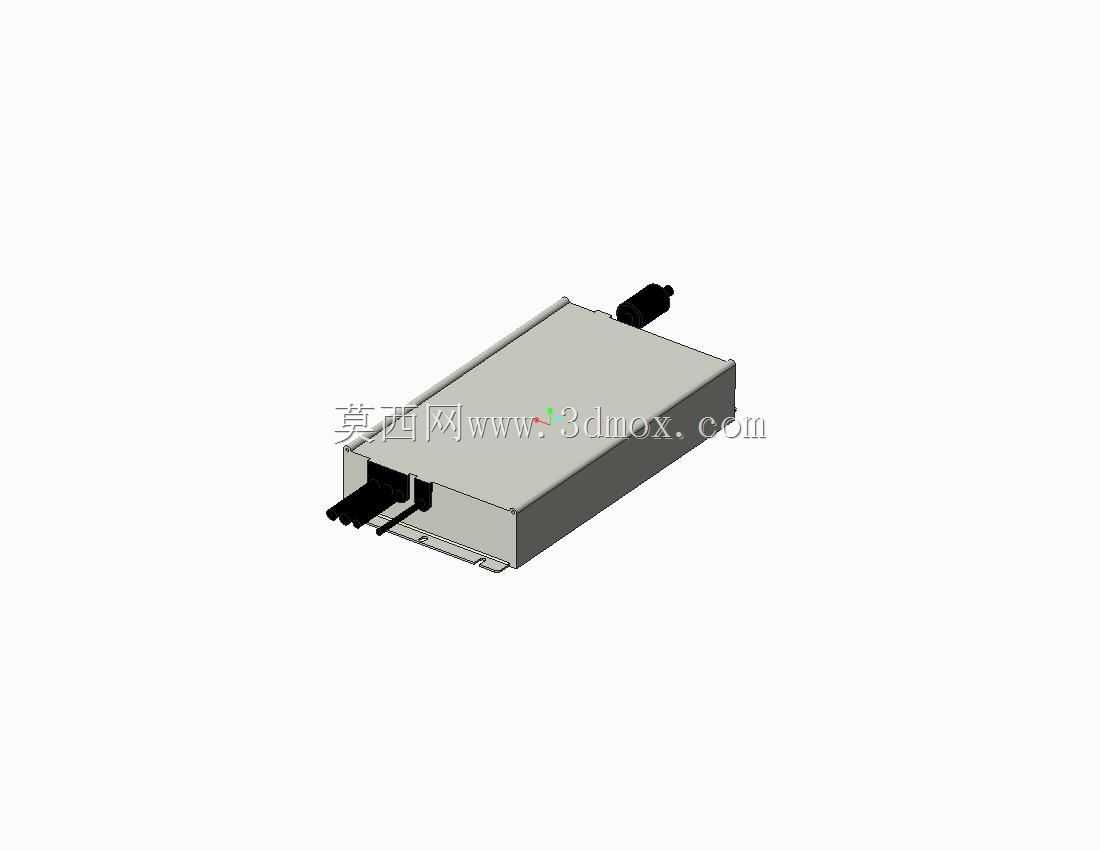

明纬HLG-600H工业电源逆变器结构设计

　　在户外照明、工业自动化供电、新能源配套供电这类对供电稳定性要求严苛的场景里，开关电源类设备的结构可靠性直接决定整套系统的无故障运行时长，明纬HLG-600H这款功率逆变器的三维结构设计，完全围绕工业现场的复杂工况展开，没有多余的装饰性设计，每一处结构特征都对应实际使用中的硬性需求。从整体外形来看，这款设备采用长条形封闭金属壳体设计，壳体主体采用拉伸铝型材工艺成型，侧壁自带一体化散热鳍片结构，不需要额外加装独立散热模组就能满足600W功率等级下的自然散热需求，这种设计一方面压缩了设备整体体积，另一方面减少了散热组件带来的额外装配间隙，避免现场粉尘、水汽通过装配缝隙进入设备内部。壳体两端采用端板封盖结构，输入端与输出端的接线结构分别布置在壳体长度方向的两个端面，输入端采用防水航空插头结构，输出端采用防水接线座结构，所有接线部位都做了凸台加高设计，配合密封圈可以实现IP67等级的防护能力，完全适配户外露天安装、高湿度车间、沿海高盐雾环境的使用要求。

　　在安装边界的设计上，壳体底部两侧延伸出一体化安装法兰，法兰上开有长圆形安装孔，孔位间距经过标准化设计，可以直接适配市面通用的工业电源安装导轨，也可以通过螺栓直接固定在设备安装板上，长圆孔的设计允许安装时存在±2mm的位置偏差，降低现场安装的对位难度，不需要额外制作转接安装板。设备整体的外形尺寸控制在250mm长度、80mm宽度、45mm高度范围内，安装法兰突出壳体侧面的距离不超过10mm，整体占用安装空间非常紧凑，在多台电源并排安装的机柜布局场景下，相邻设备之间只需要预留15mm的散热间隙就能满足通风要求，不会因为单台设备体积过大挤占其他电气元件的安装空间。

　　从内部结构的设计思路来看，这款逆变器的内部功率器件、磁性元件、控制电路板全部采用分层布局，功率变换模块紧贴壳体底部的铝型材内壁安装，中间涂覆导热硅脂直接将器件工作产生的热量传导到壳体散热结构上，磁性元件也就是主变压器、储能电感布置在壳体中部，通过固定支架与壳体刚性连接，避免设备在运输、使用过程中受到振动出现引脚脱焊问题，控制电路板布置在靠近输出端的位置，与功率模块之间设置金属屏蔽隔板，避免功率回路的高频开关信号干扰控制回路的采样精度。壳体上盖采用卡扣加螺丝的双重固定结构，日常维护时只需要拧开端部的两颗固定螺丝就能滑开上盖，不需要拆解整个壳体的所有紧固件，大幅降低现场维护的操作难度。

　　在实际工程应用中，这款逆变器主要承担将高压交流输入转换为稳定低压直流输出的功能，适配LED户外照明供电、工业传感器集群供电、小型自动化设备直流供电等场景，其结构设计充分考虑了现场可能遇到的振动、温差、防水、安装空间受限等问题，没有为了压缩成本省略必要的防护结构。比如接线端的防水结构，没有采用普通的塑料接线盒加盖板的设计，而是直接在端板上加工出一体式的接线腔，配合橡胶密封圈实现密封，避免长期使用后密封圈老化出现渗水问题；安装法兰与壳体是一体化拉伸成型，不是后期通过螺丝固定的附加结构，即使设备长期承受振动也不会出现法兰松动、安装移位的问题。

　　从三维建模的角度来看，这款设备的模型完整还原了所有外部装配特征，包括接线插头的外形尺寸、安装法兰的孔位参数、壳体表面的散热筋结构、端盖的固定螺丝位置，在做整套电气系统的三维布局时，可以直接调用这个模型进行安装干涉检查，不需要重新测绘设备外形。建模时所有的圆角、拔模角度都按照实际加工工艺设置，铝型材壳体的拔模角度控制在1°以内，既满足型材挤出的工艺要求，也不会影响内部元件的安装空间；端盖的注塑部分圆角半径统一为R2，避免加工时出现应力集中导致端盖开裂。设备表面没有多余的标识凸起，所有的参数标识都采用丝印工艺，不会因为凸起结构积灰影响后期维护时的参数识别。

　　在设备的接线方向设计上，输入端与输出端采用反向出线设计，输入线缆从设备一端接入，输出线缆从另一端引出，在机柜布线时可以实现强弱电分离走线，避免输入输出线缆交叉缠绕带来的电磁干扰问题，这种出线方向的设计也符合工业电气布线的通用规范，不需要额外弯折线缆就能完成接线，减少线缆弯折带来的接触不良隐患。设备整体重量控制在2.5kg以内，单人就能完成安装操作，安装法兰的承重能力经过验证，单颗M4安装螺栓就能完全固定设备，即使在垂直安装面上也不会出现设备滑落的问题。
