20尺集装箱式储能电站柜体结构设计

　　这款20尺规格的集装箱式储能柜体，是面向大型工商业储能、电网侧调峰调频、新能源配套储能场景开发的集成化储能载体，整体沿用标准海运集装箱的外轮廓安装边界，可直接适配现有集装箱运输、吊装、堆叠的通用工装体系，无需额外定制专属转运载具，大幅降低项目现场的物流与施工成本。从结构设计逻辑来看，柜体采用整体钢框架焊接成型，外部蒙皮采用耐候波纹钢板，兼顾户外长期使用的抗腐蚀、抗形变能力，框架底部设置标准集装箱角件，完全匹配通用集装箱吊具、锁具的安装尺寸，现场就位时可直接与预制混凝土基础上的固定锁座对接，无需现场二次打孔焊接，单柜就位作业时间可压缩至半小时以内。

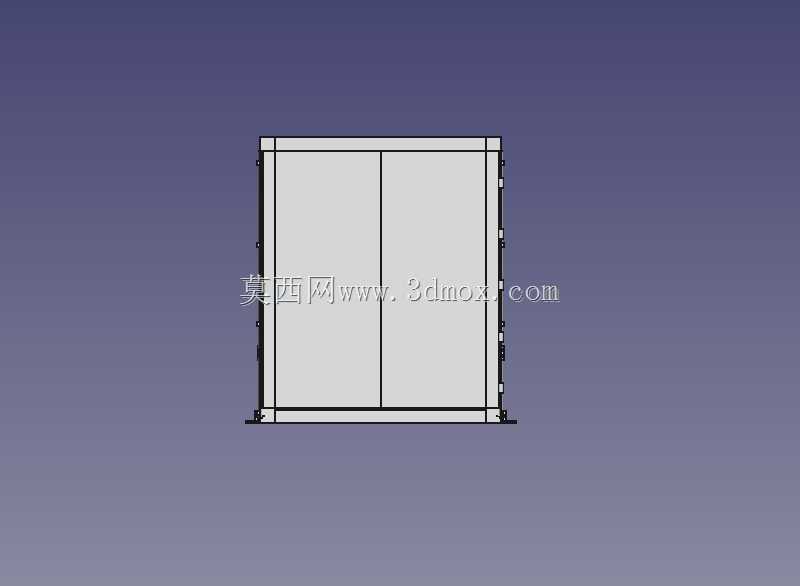

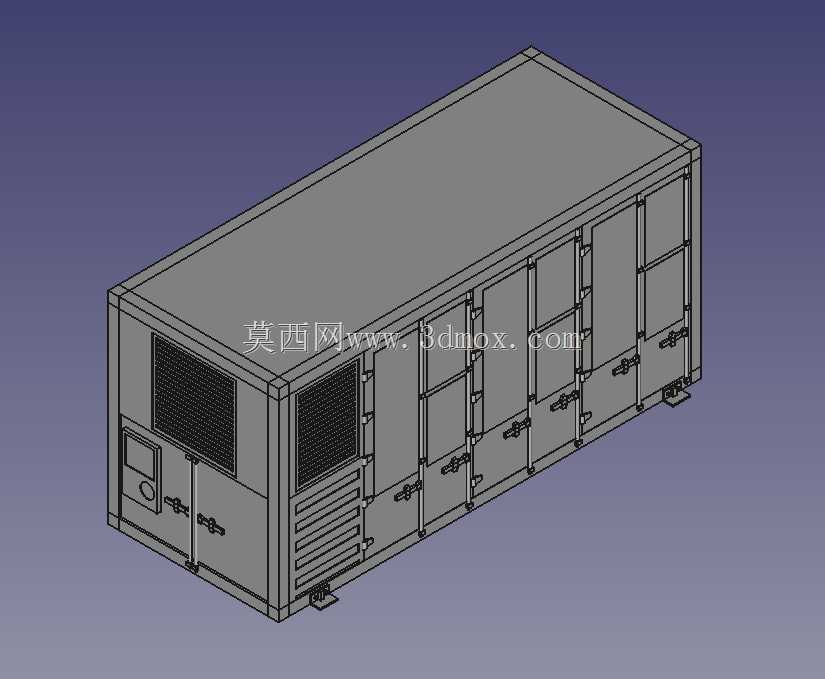

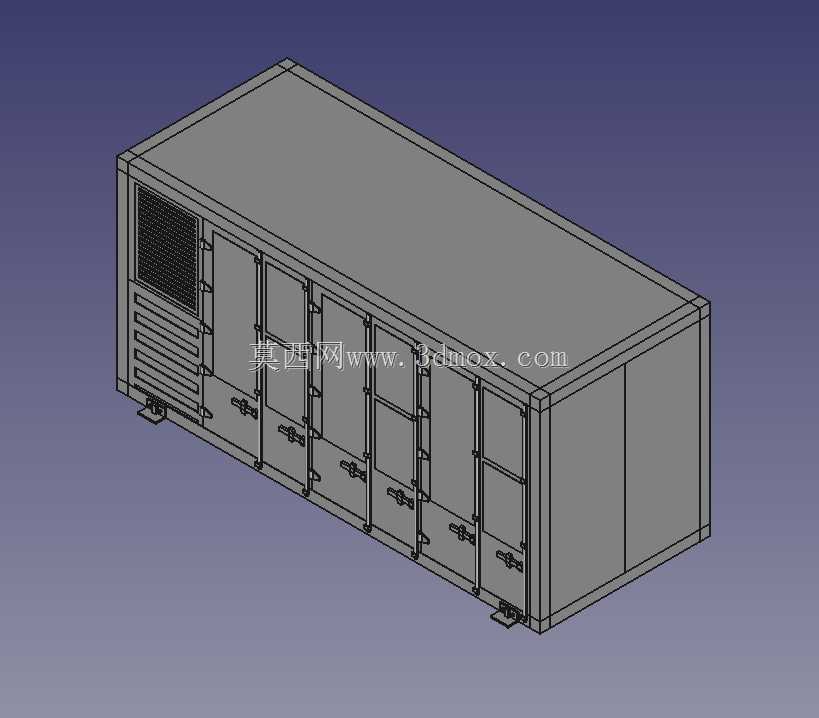

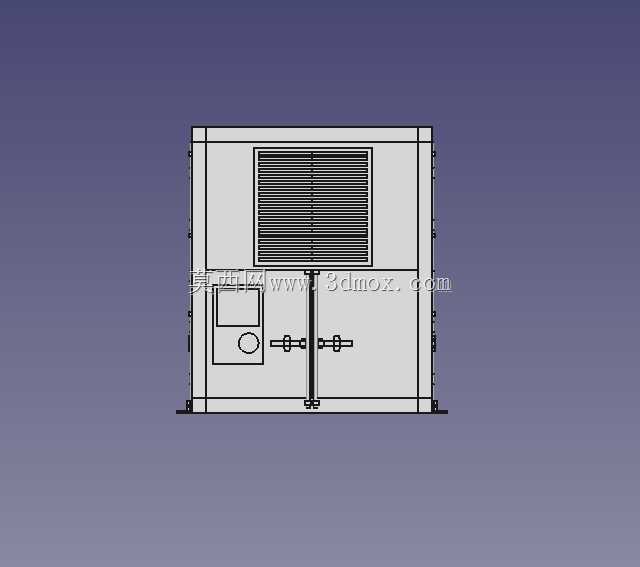

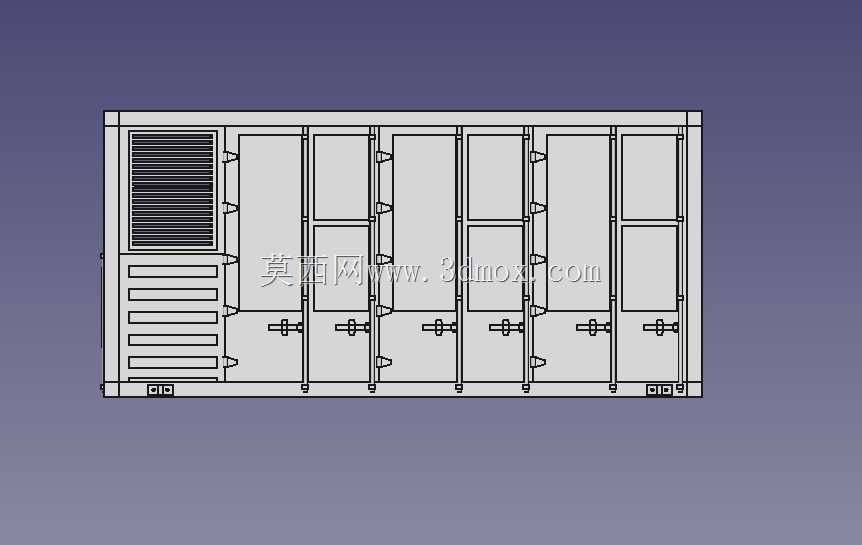

　　柜体侧面沿长度方向排布多组检修门，每扇门均设置三点式锁止结构与密封胶条，防护等级满足户外IP54要求，可阻挡扬尘与暴雨侵入，门体对应内部不同的功能舱段——从端部进风侧开始，依次排布温控通风舱、电池簇安装舱、电气汇流舱、PCS变流舱，各舱段之间设置防火隔板，满足储能系统的消防分区要求。端部设置的通风格栅与内部空调、通风风道对接，可实现柜内热量的有序排出，保证电池簇运行时始终处于适宜的温度区间，避免局部过热引发的性能衰减。

　　设计过程中充分考虑了内部设备的安装维护空间，单扇检修门的开启角度可达180度，运维人员可直接进入柜内完成电池模组更换、线路检修、器件调试等作业，无需额外拆卸大面积柜体结构；柜体顶部预留了消防管路、动环监控线缆的走线槽位，可直接适配不同品牌的储能消防、监控系统的安装需求，无需在现场对柜体结构进行二次切割改造。从安装边界来看，柜体整体长度、宽度、高度完全遵循20英尺标准集装箱的尺寸规范，可直接装载于标准平板运输车进行公路运输，也可通过标准集装箱货运船进行远洋运输，适配全球范围内的物流转运体系；柜体底部的承重梁经过加强设计，可承载内部数十吨重的电池簇与电气设备，长期放置无下沉变形风险，框架的抗震设计满足8度设防要求，可在多数地质条件下的项目现场稳定运行。

　　不同于传统开敞式的储能电站搭建模式，这种预制舱式的柜体结构在工厂内即可完成全部设备的预装与调试，现场仅需完成柜体就位、线缆对接即可投运，项目建设周期较传统现场搭建模式缩短70%以上，同时工厂内的标准化装配可有效规避现场施工的工艺不稳定问题，提升整套储能系统的运行可靠性。柜体侧面的门锁均设置了防误开结构，非运维人员无专用工具无法开启，可避免户外场景下的无关人员误触风险，柜体外部预留的接地桩位置可直接与场站接地网对接，满足电气设备的接地安全要求。在结构细节处理上，柜体所有焊缝均做打磨防锈处理，外部喷涂采用户外耐候粉末，可适应沿海高盐雾、西北强紫外线、东北低温等不同极端气候环境，柜体底部设置的通风百叶带有防虫滤网，可避免蚊虫、杂物进入柜内影响设备运行。
