两针位螺丝式导线接线端子结构设计

　　在低压配电、小型电源模块、工控板卡外围接线的场景里，这类两针位螺丝端子是十分常见的导线固定连接件，常配套在小型电源变压器的输出端、PCB板载接线位、小型控制模组的外接导线接口处使用，承担着导线与内部电路之间的可靠导通、物理固定的作用，避免导线拉扯导致的焊点脱落、接触不良问题。

　　从实际使用场景来看，这类端子主要适配单股硬导线或者压接了冷压端头的多股软导线，日常接线作业时，工人只需要将剥除了合适长度绝缘层的导线插入端子正面的接线孔内，再拧紧顶部对应的两颗锁紧螺丝，螺丝底部的压片就会牢牢压住导线线芯，既保证足够的接触压力降低接触电阻，也能提供足够的拉脱力，满足常规电气设备的接线可靠性要求。相比直插式弹簧端子，螺丝锁紧的结构在现场作业时容错率更高，哪怕导线线径存在小幅偏差，也能通过调整螺丝锁紧行程实现可靠固定，在维修更换、现场改线的场景里不需要专用工具，只用普通十字螺丝刀就能完成接线操作，对于小批量设备组装、现场运维的场景十分友好。

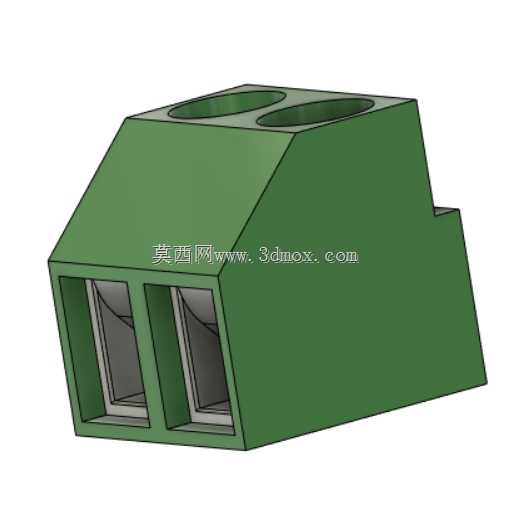

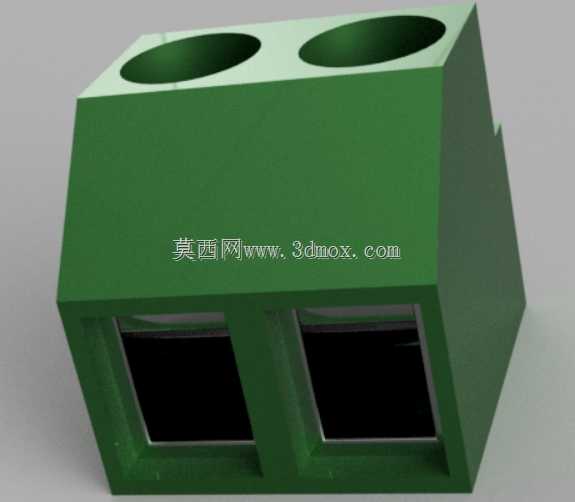

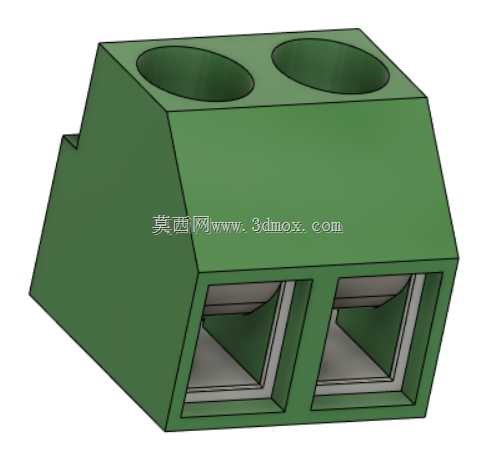

　　设计这款端子结构的时候，首先要考虑的是绝缘壳体的电气间隙与爬电距离，两个接线位之间的隔筋厚度要满足低压电气的安全规范，避免相邻接线位之间出现飞弧、漏电的风险；壳体顶部的两个螺丝过孔要和内部的金属导电件、压片位置严格同轴，避免螺丝锁紧时出现偏斜，导致压片压接位置偏移，压不住线芯或者压破导线绝缘层。壳体前部的斜面设计并非单纯的造型处理，而是为了在PCB板上安装时，给接线操作留出足够的螺丝刀操作空间，避免螺丝刀和周边较高的元器件发生干涉，同时斜面过渡也能减少壳体注塑时的壁厚不均问题，降低成型后壳体缩痕、内应力开裂的概率。

　　从安装边界来看，这类端子一般采用直插焊针过波峰焊的方式固定在PCB板上，两个焊针的间距要匹配常用的PCB孔位网格标准，焊针的直径、伸出长度要兼顾焊接可靠性与焊盘的载流能力；端子整体的外形宽度、高度要控制在常规板载元件的尺寸区间内，背面要设计定位凸点，在过炉焊接时卡在PCB对应的定位孔里，避免焊接过程中端子移位倾斜。内部的金属导电件一般采用铜质基材镀锡处理，既保证导电性能，也能防止长期使用后氧化导致接触电阻升高，压片的边缘要做圆角处理，避免锁紧螺丝时压片割伤线芯，导致导线断股、载流能力下降。

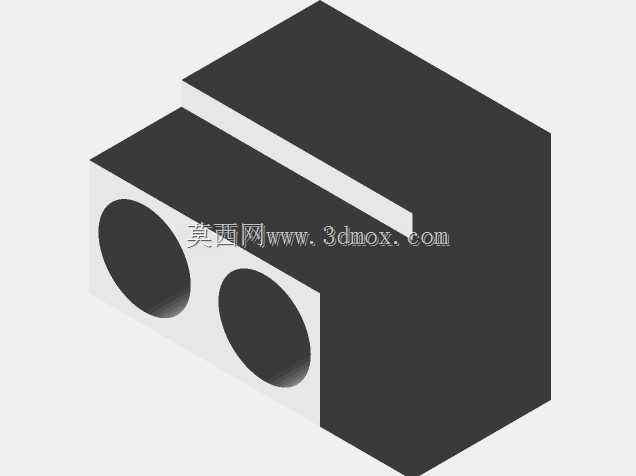

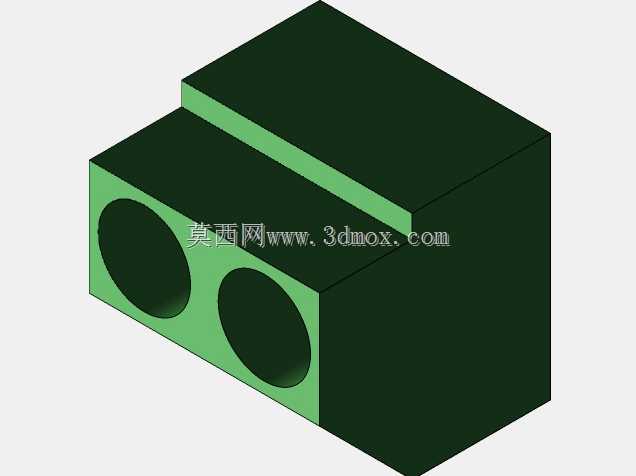

　　在结构细节上，壳体底部和PCB接触的位置要设计细微的凸台，减少焊接时助焊剂残留顺着缝隙爬到端子内部的概率，两个接线孔的入口处要做小倒角，方便导线插入时对准孔位，不需要刻意对位就能顺利把线芯送到压片下方。顶部的螺丝孔要做沉台设计，让螺丝头完全沉入壳体内部，避免螺丝头突出带来的触电风险，同时也能让端子整体排列更紧凑，多组并排安装时不会出现螺丝头互相干涉的问题。这类端子的载流能力一般和内部导电件的截面积、螺丝锁紧后的接触面积直接相关，两针位的设计刚好适配单路输入输出的小型电源变压器，不需要多余的接线位，能有效控制板上占用空间，在小功率AC-DC模块、小型控制板、信号转接板上的应用十分广泛。
