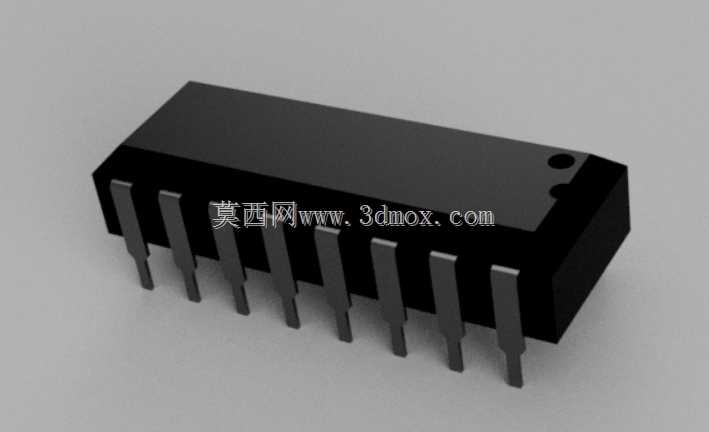

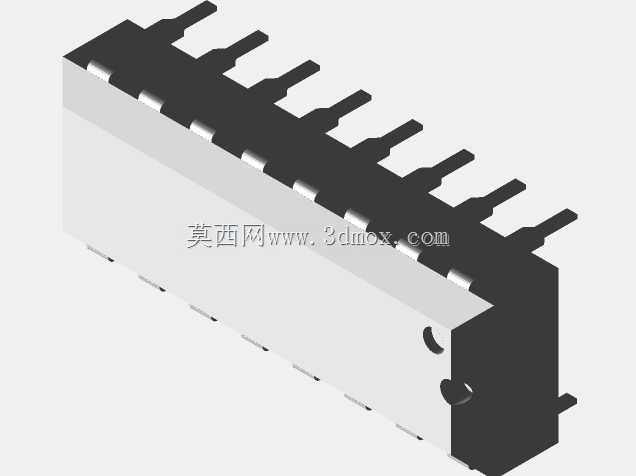

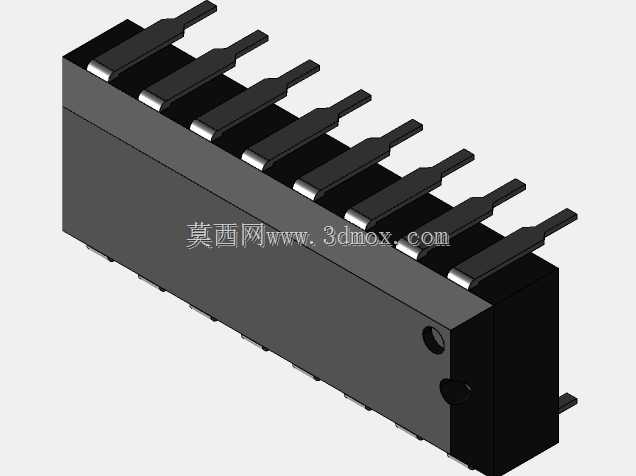

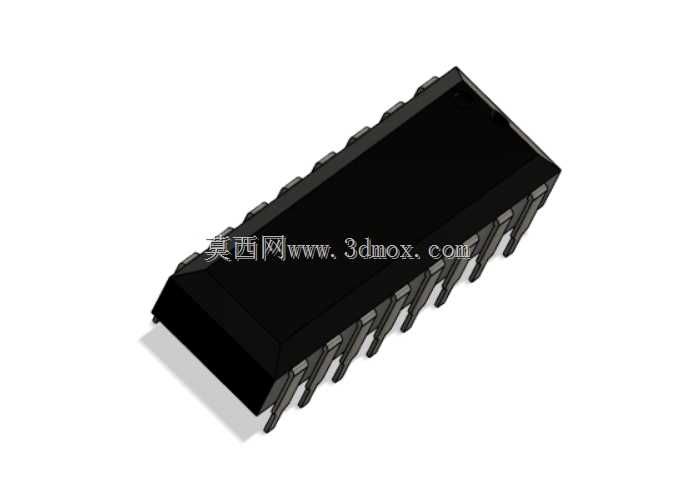

直插式双列直插封装IC电子元器件

　　在各类电子控制板卡的开发与整机装配场景中，直插式双列直插封装的IC是极为常见的板载核心元件，这类元件的三维建模精度，直接影响PCB布局阶段的干涉校验结果，也关系到后期工装夹具设计、波峰焊治具加工的匹配度。做这类元件建模的时候，首先要明确实际生产中的安装边界：双列引脚的中心间距严格遵循行业通用的2.54mm标准，单排引脚数量根据型号不同有8、14、16等多种规格，建模时要保证每根引脚的截面尺寸、伸出塑封本体的长度完全符合实物公差，引脚末端的倒角细节不能省略，否则在做装配仿真时，会出现引脚与PCB焊盘对位偏差的误判，直接影响结构评审的结果。

　　从实际用途来看，这类IC覆盖了逻辑运算、信号放大、电源管理等多种电路功能，小到民用消费电子的控制板，大到工业控制柜内的信号处理模块，都能见到这类封装元件的身影。建模过程中，塑封本体的外形还原是重点：本体顶部的定位凹点、侧面的脱模斜度都要准确还原，不要做成完全规整的直角长方体——实际量产的塑封IC，本体边缘都有微小的圆角过渡，顶部的圆形凹点是装配时的引脚1定位标记，这个特征的位置精度直接决定了整个元件在装配库中的方向正确性，一旦标记位置做反，后续导出BOM或者生成装配图时，就会出现元件方向标注错误，直接导致生产时插件方向装反，造成整批板卡报废的生产事故。

　　很多新手建模时容易忽略引脚的成型角度，实际生产中，直插IC的引脚并不是完全垂直于本体底面的，引脚靠近本体的位置有一个微小的外张角度，插入PCB焊盘后会有一定的弹性抱紧力，这个角度如果建模时做成完全垂直，在做插件工艺仿真时，就无法准确模拟插件时的引脚受力变形情况，也没法校验焊盘孔径设计是否合理。另外，塑封本体的高度尺寸也要严格控制，不同功率等级的同引脚数IC，本体厚度会有细微差异，在做高密度板卡布局时，本体高度直接影响和上层板、散热片、周边接插件的空间间隙，比如在多层堆叠的控制板设计中，如果IC本体高度建模比实际尺寸小0.5mm，就可能导致后期装配时上层板和元件顶面发生硬干涉，必须重新改板，拖慢整个项目的研发进度。

　　从设计思路上来说，这类通用元件的建模不需要做过于复杂的内部结构，只需要把外部装配相关的所有特征做全做准即可：包括引脚的尺寸、位置、成型角度，本体的外形、定位标记、安装基准面，所有和装配、干涉校验相关的尺寸公差都要控制在±0.05mm以内，满足工业级设计的精度要求。建模时优先以元件底面作为安装基准面，和PCB的贴合面要做成完全平整的平面，不要保留塑封生产时的微小浇口痕迹这类非装配特征，避免在装配仿真时出现基准面不贴合的计算错误。另外，引脚的末端要做微小的倒角处理，和实际元件的引脚切边保持一致，这样在模拟插件过程时，能更真实地还原引脚导入焊盘的过程，给工艺部门提供更准确的参考数据。

　　在实际的设备应用中，这类IC往往是板卡上数量较多的基础元件，在做整机的热仿真时，塑封本体的材质参数、表面发射率也要和实物保持一致，虽然这类小功率IC的发热量不大，但在密闭式的工控设备外壳内，多颗IC的累积温升也会影响周边敏感元件的工作稳定性，准确的外形模型能让热仿真的网格划分更贴合实际，计算出来的温升数据更有参考价值。很多结构工程师在做元件库建模时，觉得这类通用元件随便拉个长方体加几个圆柱引脚就行，实际上在后期的生产、装配、测试环节，不准确的模型会带来很多隐性问题：比如治具设计时压接位置不对，导致插件时压坏元件本体；或者装配间隙计算错误，导致外壳装配时顶到元件；甚至在做EMC仿真时，因为本体尺寸和引脚长度不对，导致仿真结果和实际测试偏差过大，增加后期整改的成本。

　　做这类元件的三维模型，核心是服务于整个产品研发的全流程，从前期的原理图匹配、PCB布局，到中期的结构干涉校验、工装治具设计，再到后期的生产装配指导、工艺仿真验证，每一个细节的准确还原，都能减少研发环节的试错成本。不需要追求华而不实的渲染效果，把所有和工程应用相关的特征、尺寸、基准做准确，就是符合工业设计需求的合格模型。比如引脚的表面不需要做过于复杂的纹理，只要保证尺寸和位置准确，就能满足所有工程环节的使用需求；本体上的丝印标识可以简化处理，不需要还原每一个字符细节，因为丝印属于后期印刷的内容，不影响装配和结构校验，过度还原这些非关键特征反而会增加模型的文件大小，拖慢大型装配体的打开和运算速度。
