CA6140车床配套皮带滚筒支撑结构

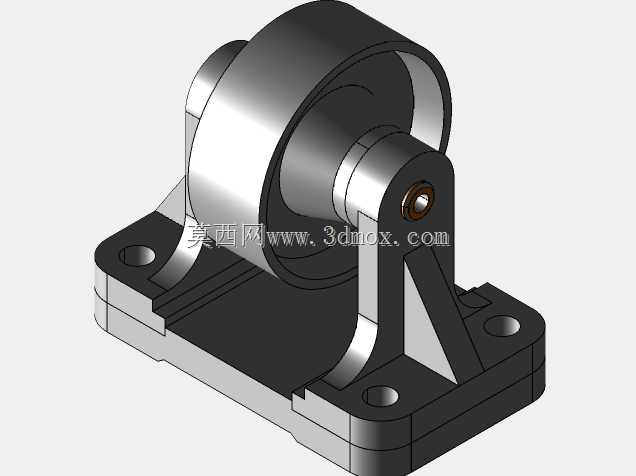

　　在普通车床的传动链路改造与备件替换场景中，皮带滚筒作为主轴箱与动力输入端之间的中间传动支撑部件，直接决定了V带传动的张紧稳定性与动力传递效率，这款适配CA6140车床的皮带滚筒结构，在设计阶段就充分考虑了车床运行时的振动特性与长期负载工况，没有采用市面上常见的悬臂式滚筒支撑方案，而是做了双侧立板加一体式安装底座的结构形式，从根源上避免悬臂结构在长期交变载荷下出现的轴端挠曲、轴承偏磨问题。

　　从实际安装边界来看，该组件的底座采用带沉头孔的平板式设计，四个安装孔的孔位完全匹配CA6140车床床身靠近主轴箱侧的预留安装螺孔位置，安装时不需要对床身进行二次钻孔攻丝，直接使用标准内六角螺栓即可完成固定，底座与立板之间设置了三角形加强筋结构，筋板的厚度与立板厚度保持一致，在保证结构刚性的同时不会过多增加组件整体重量，避免给床身带来额外的负载。滚筒部分采用中间宽、两侧带限位挡边的轮面设计，轮面的宽度适配CA6140原配B型三角带的宽度，两侧挡边的高度刚好高出带面3mm，既可以防止皮带在高速运转时出现跑偏脱带的问题，又不会因为挡边过高剐蹭皮带侧面造成额外磨损。

　　滚筒的内部支撑采用双深沟球轴承的配置，轴承内圈与滚筒轴采用过盈配合，外圈与滚筒内孔采用过渡配合，轴端设置了轴用挡圈与端盖密封结构，能够阻挡车床加工时产生的金属切屑、切削液溅入轴承内部，延长轴承的维护周期。在功能特性上，该结构除了承担皮带的张紧与传动转向作用外，还可以通过调整安装垫片的厚度微调滚筒的中心高度，适配不同磨损程度的皮带张紧需求，不需要额外加装张紧轮结构，简化了车床传动部分的维护流程。

　　设计过程中特意对滚筒的动平衡做了结构优化，滚筒的轮体部分采用等壁厚设计，安装轴承的轴颈位置做了同轴度公差约束，保证滚筒在最高1440r/min的转速下运转时不会出现明显的径向跳动，避免因为滚筒振动传导到主轴箱，影响工件的加工表面粗糙度。从实际使用场景来看，这款结构不仅可以用于CA6140车床的原厂备件替换，也可以用于同规格普通车床的传动系统改造，对于小型皮带输送线的端部驱动滚筒设计也有一定的参考价值，其双侧支撑的结构形式相比单侧悬臂结构，在同等负载条件下可以将轴的直径缩小15%左右，降低材料成本的同时提升了结构的可靠性。

　　在细节处理上，滚筒的轮面做了轻微的中高处理，中间位置比两端高出0.2mm，符合带传动轮面的设计规范，能够让皮带在运转时自动保持在轮面中心位置，减少皮带的侧向滑移磨损。立板与底座的连接位置采用圆角过渡，避免应力集中造成的焊缝开裂或者铸件断裂问题，所有的安装孔边缘都做了倒角处理，既方便安装时的螺栓导入，也去除了机加工产生的锐边毛刺，避免装配时划伤操作人员。整个结构的尺寸链设计完全围绕CA6140车床的安装空间展开，滚筒的最大回转直径不会与床身的护罩、挂轮架等周边部件产生干涉，安装完成后皮带的包角能够达到160度以上，满足V带传动的最小包角要求，保证动力传递效率不低于92%。
