直流电机驱动控制电路板结构设计

这款直流电机驱动板的结构设计，完全围绕小型直流有刷电机的驱动控制需求展开，在做三维建模的时候，首先要考虑的就是实际应用场景里的安装适配问题——这类驱动板大多用在小型自动化设备、智能小车、教学实验平台、小型电动执行机构里，安装空间往往比较局促，所以整体PCB板型做了紧凑化处理，所有元件的排布都严格遵循电气安全间隙要求，同时尽可能压缩整体占用空间，方便嵌入到各类小型设备的控制舱内部。

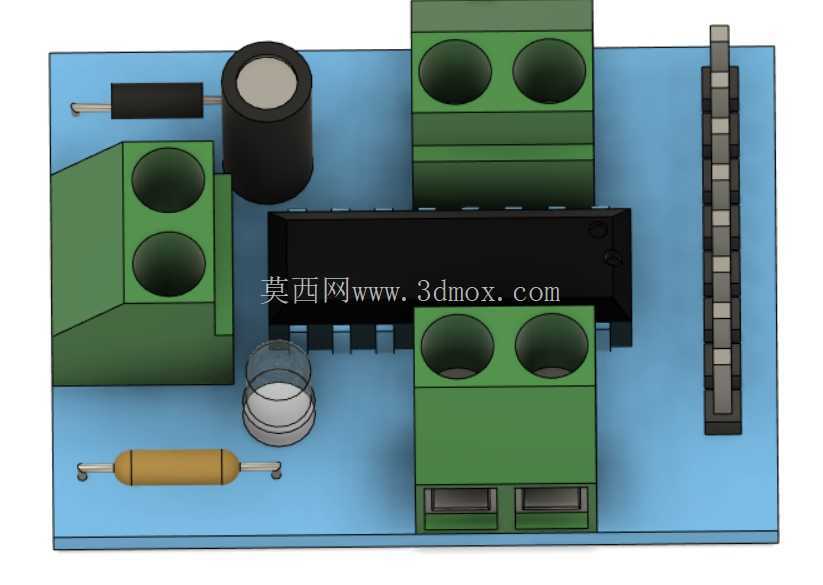

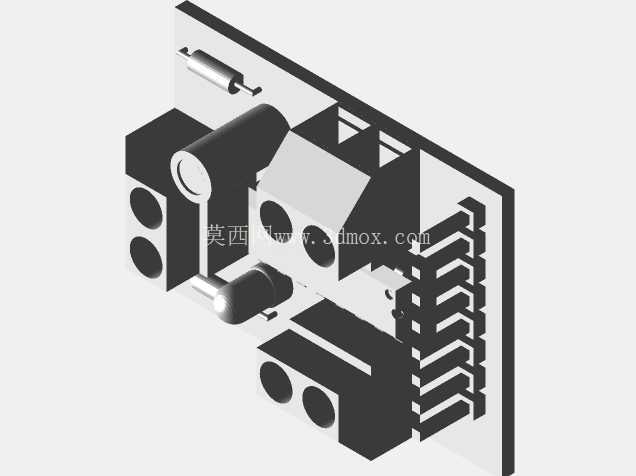

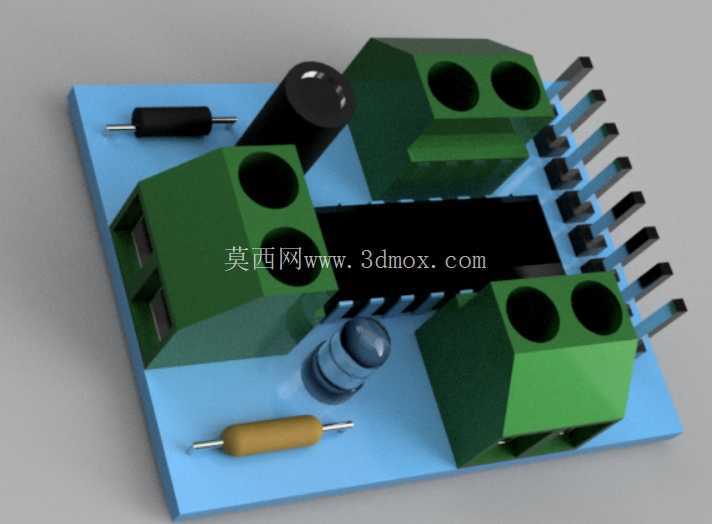

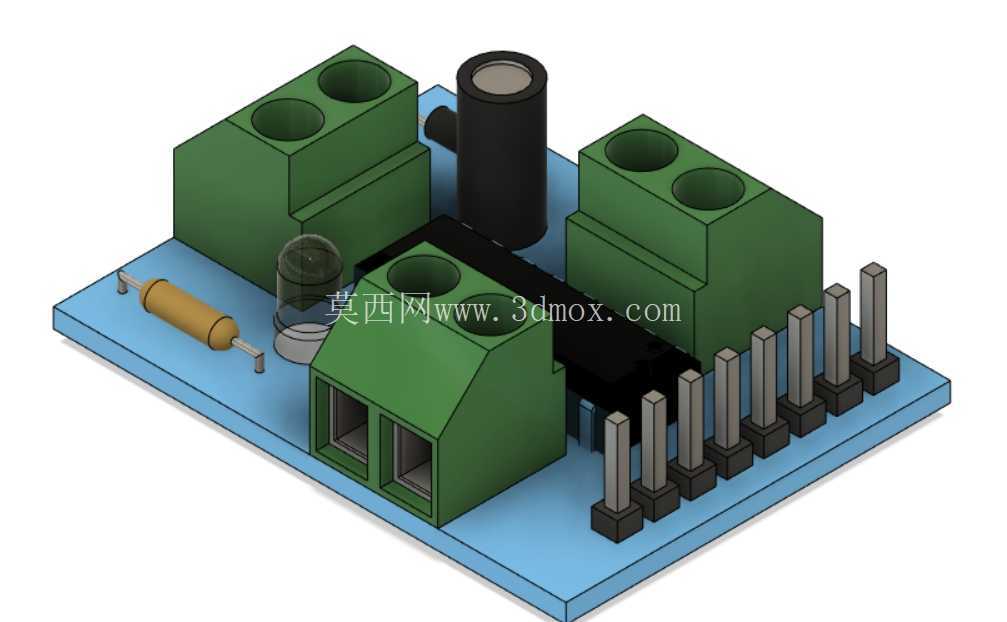

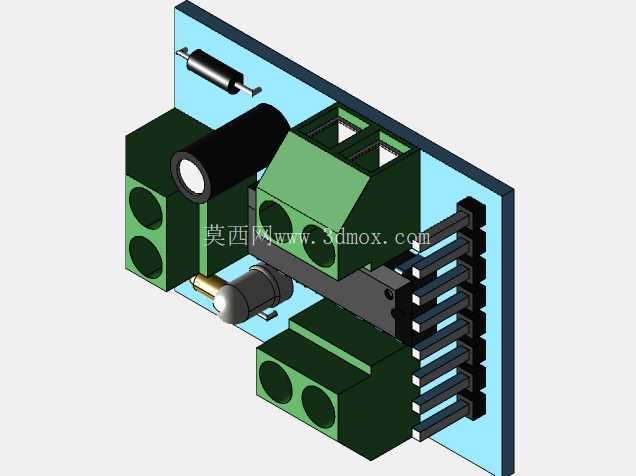

从功能特性来看，板载集成了功率驱动主芯片、电解电容滤波模块、陶瓷电容去耦回路、功率接线端子、信号输入排针、状态指示电阻电容元件，能够实现直流电机的正反转控制、调速信号输入处理，板上的大尺寸绿色接线端子是专门为功率回路设计的，大过流能力的端子结构可以承载电机运行时的持续电流，避免接线处发热松动，端子的引脚焊盘做了加大处理，焊接后结构强度更高，能承受一定的接线拉扯力，不会轻易从PCB上脱落。主芯片布置在板卡中心位置，四周预留了足够的散热空间，虽然小功率驱动不需要额外加装散热片，但建模时还是考虑了空气对流的空间，避免元件排布过于紧密导致热量堆积。

设计思路上，首先区分了功率回路和信号回路的排布区域，功率接线端子集中布置在板卡的上下两侧，方便外部电机线、电源线的接入，信号排针布置在板卡侧边，和主控板的连接走线可以更短，减少信号干扰。电解电容布置在电源入口附近，能够第一时间滤除电源输入的纹波，给主芯片提供稳定的供电，陶瓷电容紧贴主芯片的电源引脚布置，实现就近去耦，提升电路工作的稳定性。板上的电阻、二极管等分立元件都沿着板卡边缘排布，既不遮挡主芯片的散热路径，也方便生产时的插件焊接作业。

外形尺寸与安装边界方面，建模时严格按照实际元件的封装尺寸做了1:1还原，PCB板的四个角没有做尖锐直角，而是做了小圆弧过渡，避免安装时划伤操作人员或者相邻的线材，板上预留的安装孔位置和常见的小型驱动板安装孔位兼容，可以直接用铜柱固定在设备的安装平面上，安装孔周围做了露铜处理，接地后还能起到一定的屏蔽作用。所有元件的高度都做了管控，最高的电解电容高度也控制在合理范围内，不会和设备内部的其他结构件产生干涉，接线端子的接线口方向统一朝外，接线操作时不需要倾斜板卡，后期维护更换也更方便。

在实际设备选型应用中，这类驱动板的三维模型可以直接导入到整体设备的装配体中，提前检查安装间隙、接线空间是否足够，避免生产组装时才发现元件干涉、接线操作空间不足的问题。建模时还原了每个元件的实际外形，包括接线端子的螺丝孔位、排针的针脚间距、主芯片的引脚排布，甚至连电阻电容的色环、极性标识位置都做了对应，方便结构设计人员在做布线设计时，准确预估线材的弯曲半径、走线路径，不会出现线材和过高元件摩擦破损的情况。对于做小型自动化设备开发的工程师来说，准确的驱动板三维模型能够大幅缩短整体结构的设计周期，不需要反复打样测试安装适配性，在设计阶段就能完成所有安装边界的校验，确保各个部件装配到位后不会出现空间冲突。
